LM2596 Spannungsregler einstellbar, mit digitaler Anzeige, DC-DC Step down abwärts-Wandler, 37V/2A
LM2596 - mit DVM - Spannungsreglerplatinemit Schraubklemmen,digitalem Voltmeter (zwischen Ein- und Ausgang umschaltbar). In: 4-40V / Out 1,25-37V / I out = 2A typ. Stufenlos regelbare Ausgangsspannung. DC DC Abwärtsregler,DC-DC Schaltreglermodul, DC Spannungswandler, DC-DC Buck Schaltwandler.
- LM2596 dc-dc wandler, einstellbarer Spannungsregler, Step down DC-DC Schaltregler, Spannungswandler, DC power supply, dc dc buck converter, Step-down Gleichspannungswandler, Spannungs Schaltwandler, dc-dc step-down-schaltregler, Bulk Switch Power Supply Modul With Terminal).
- der Baustein wandelt eine in den genannten Grenzen eingespeiste Gleichspannung mit moderner und effektiver Schaltungstechnik auf eine einstellbare Gleichspannung herunter und hält diese stabil.
- ein hoher Wirkungsgrad (ca. 85%-96%) bedeutet wenig Verlustleistung und damit auch eine möglichst geringe Belastung der Quelle (i.B. interessant bei Akkubetrieb)
Das praktische an dieser Ausführung sind u.a. sowohl das digitale Voltmeter als auch die Schraubklemmen.
Ideal für häufig veränderliche Versuchsaufbauten, für Experimente oder den Aufbau eines kleinen Labornetzteiles etc.. Der hohe Ausgangsstrombereich reicht für viele "anspruchsvollere" Aufgabenstellungen.
- Inkl. Übertemperaturschutz, die Steuerung fährt bei Übertemperatur herunter.
- Ebenfalls Top ist der eingebaute elektronische Kurzschlussschutz.
Die 3-stellige digitale LED Spannungsanzeige erfolgt z.B. in der Form: "12.2" für 12,2 Volt, Meßbereich 0-40 Volt, Auflösung und Fehler typ. 0,1V.
Das digitale Voltmeter ist zwischen Ein- und Ausgang einfach und schnell per Tastendruck umschaltbar oder auch komplett abschaltbar, der Status wird per LED angezeigt. Optimal, um sich von der zugeführten und der ausgangsseitig erzeugten Spannung ein schnelles Bild zu machen. Außerdem lässt sich das LED-Voltmeter kalibrieren, falls nötig.
Aus z.B. 12 Volt werden dann z.B. 5 Volt oder eine andere Spannung innerhalb der genannten Grenzen. Der Vorteil eines Schaltreglers besteht darin, dass der Wirkungsgrad sehr hoch ist. Beispiel: Die Platine wird mit 20 Volt gespeist, die Ausgangsspannung wurde auf 12 Volt eingestellt, die Last am Ausgang beträgt 1A. Die Stromentnahme auf der 20V-Seite beträgt dann ca. 12V/20V/0,92 x 1A = 0,65A.
TIP: Sofern sie die Möglichkeit bei der Auslegung haben, wirkt sich eine "hohe" Spannung dahingehend positiv aus, dass die Verlustleistung auf der Platine sinkt, die Wärme also geringer wird, da bei einer "hohen" Eingangsspannung der zugeführte Strom entsprechend auch kleiner wird. Ein "grobes" Besipiel: sie stellen 12V am Ausgang ein, gehen mit 24 V in den Eingang, das hat zur Folge, dass sie im Eingang dann auch nur ca. die Hälfte des Ausgangsstromes benötigen (12V/24V : 0,93), für die Beispielspannungen konkret: Ausgangsstrom z.B. 1,5A, der benötigte Eingangsstrom beträgt dann 0,8A.
- Hoher Wirkungsgrad (bis zu 96%) bedeutet wenig Verlustleistung
- DC Input: 4 - 40V max.
- DC Output: 1,25-37V einstellbar
- Spannungsstabilität ca. 1%
- Strom I-Out: 0 - 2A max., 25W. Bei hoher Dauerlast Kühlung bzw. Kühlkörper (z.B. auf Unterseite) empfohlen.
- Lastausregelung ca. 1%
- eingebaute Schutzfunktion gegen Kurzschluss
- eingebaute Schutzfunktion gegen Überhitzung (shutdown)
- Schaltfrequenz ca. . kHz
- Klemmanschlüsse, Pin Definition: IN+ IN- / OUT+ OUT-
- Maße ca. 6,1 cm x 3,4 cm x 1,2 cm
- 4 Befestigungsbohrungen
Ideal für Versuchsaufbauten, kleine Labornetzteile, Testreihen etc.
Wahlweise mit oder ohne Zubehör lieferbar:
Das Zubehörset besteht aus 4 Distanzbolzen mit Muttern, sowie einem selbstklebenden Kühlkörper, der auf den Wandlerbaustein oder unter die Platine geklebt werden kann.

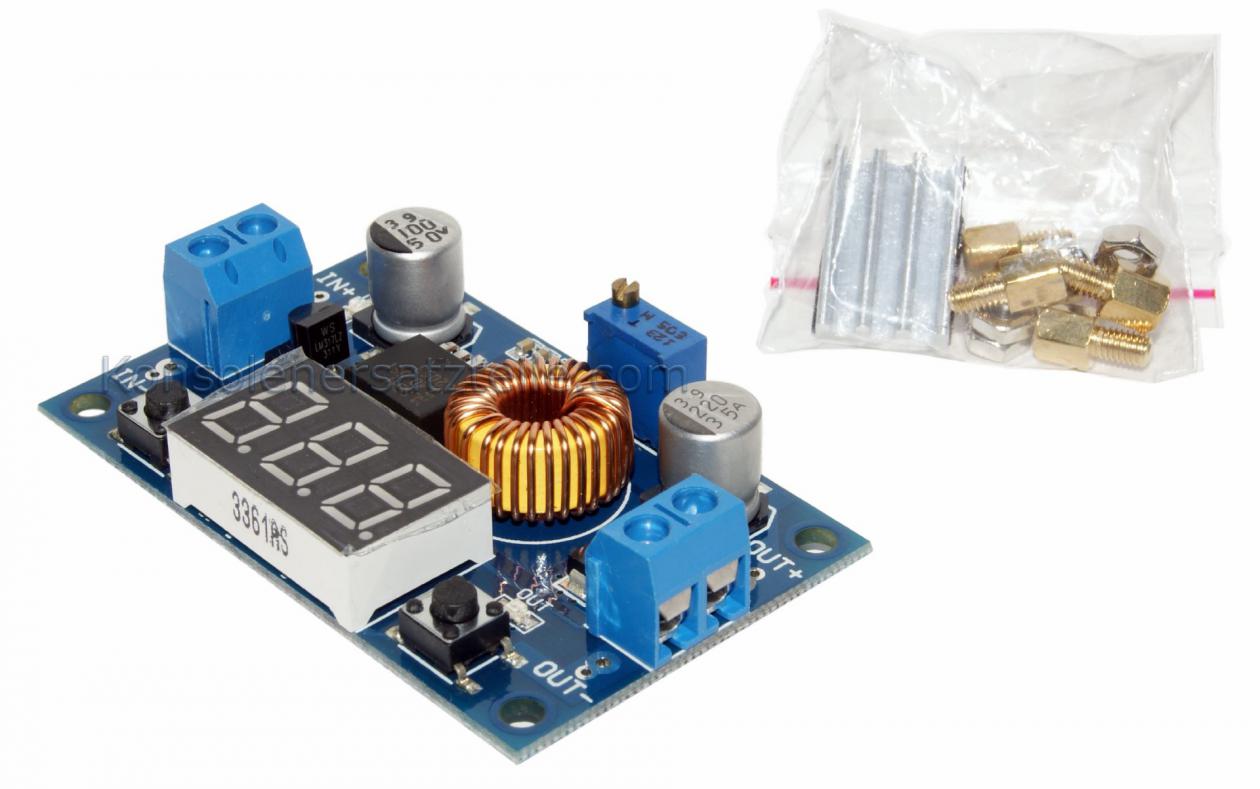

Anm.: eine deutlich leistungsstärkere Version ist dieser Artikel (anklicken): XL4015 Step down DC-DC Spannungswandler LED-DVM 5A

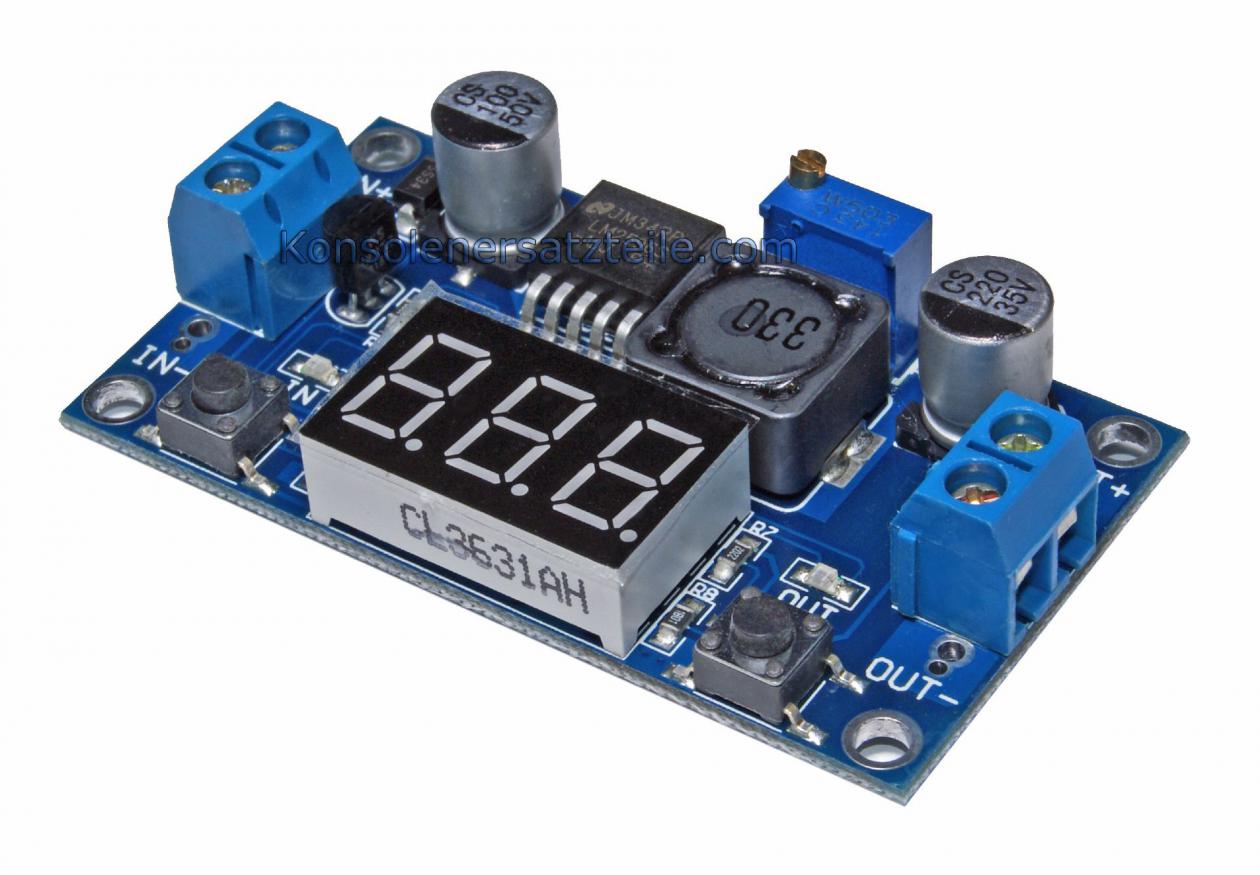

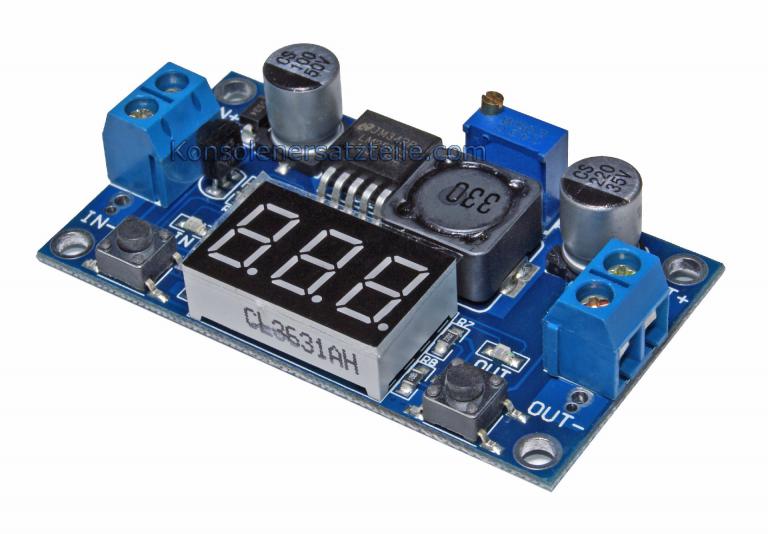

- Abbildung ähnlich
LM2596 Spannungsregler einstellbar, mit digitaler Anzeige, DC-DC Step down abwärts-Wandler, 37V/2A
| Artikelnummer: | 0748-LM-2596-DVM-mZ |
Die Luxusvariante - DC-DC Buck converter, DC DC Schaltwandler mit LED Voltmeter (zwischen Ein- und Ausgang umschaltbar) sowie mit Schraubklemmen ausgestattet. Temperaturschutz, Strombegrenzung. U-In 4V-40V, U-Out 1,3V-37V. I typ. = 2 Amp. Wandelt eine größere DC Spannung auf eine kleinere DC Spannung herunter, Step down.
11,97 €
Inkl. 19 % USt. zzgl. Versand
- Ab 2 St: 11,37 €
- Ab 3 St: 11,13 €
- Ab 5 St: 10,77 €
Ab Lager
