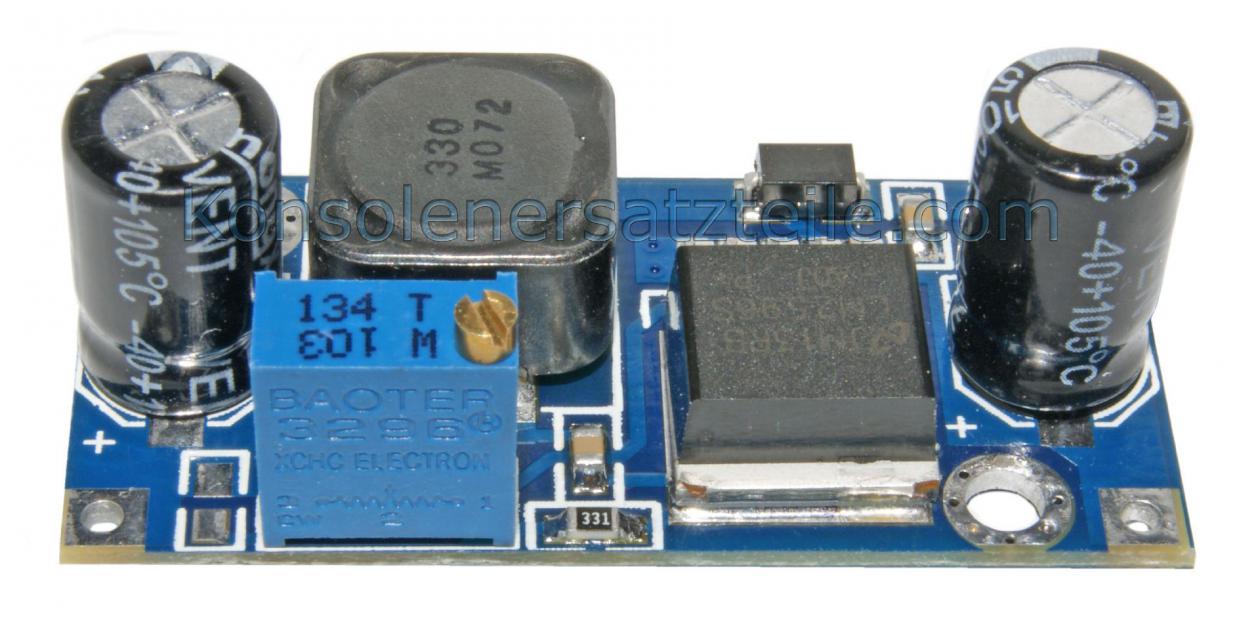

LM2596S DC-DC Spannungsregler einstellbar, Schaltregler, Step down Abwärtsregler U-IN max. 35V / max. 3A

LM2596S, einstellbarer Spannungsregler, Step down DC-DC Schaltregler, DC power supply
(lm2596s dc-dc step-down-schaltregler, Step-down Gleichspannungswandler, Bulk Switch Power Supply Modul)

Aus einer größeren Gleichspannung wird eine kleinere, einstellbare Spannung erzeugt. Der Vorteil eines Schaltreglers besteht darin, dass der Wirkungsgrad sehr hoch ist. Beispiel: Die Platine wird mit 20 Volt gespeist, die Ausgangsspannung wurde auf 12 Volt eingestellt, die Last am Ausgang beträgt 1A. Die Stromentnahme auf der 20V-Seite beträgt dann ca. 12V/20V/0,92 = 0,65A.

- LM2596 DC-DC Schaltreglermodul, DC Spannungswandler Regelbaustein inkl. Beschaltung auf kleiner Platine untergebracht

- der Baustein wandelt eine in den genannten Grenzen eingespeiste Spannung mit moderner und effektiver Schaltungstechnik auf eine einstellbare Spannung herunter und hält diese stabil.

- Hoher Wirkungsgrad (bis zu 92%) bei wenig Verlustleistung

- DC Input: 3,5-35V


- DC Output: 1,5-30V einstellbar

- Strom Out: typ. 2A, 3A (max.), bei hoher Dauerlast Kühlkörper erforderlich.

- Spannungsstabilität ca. 0,5% oder 2,5% (je nach Auswahl, siehe Auswahlmenue)

- Lastausregelung 0,5%

- Dynamische Reaktionsgeschwindigkeit 5% 200uS

- Schaltfrequenz ca. 150 kHz

- Lötanschlüsse, Pin Definition: IN+ IN- / OUT+ OUT-

- Maße ca. 4,4 cm x 2,1 cm x 1,4 cm

- Zul. Umgebungstemperatur: -40 C bis +85 C

- 2 Befestigungsbohrungen


Häufige Verwendung für Arduino u.a., Aufbauten, die besonders platzsparend und effektiv sein sollen etc.

- Abbildung ähnlich / die tatsächliche Farbe der Platine kann abweichen (lagerbestandsabhängig z.B. auch rot oder schwarz sein)

Bitte wählen Sie die gewünschte Spannungsstabilität weiter unten.

LM2596S DC-DC Spannungsregler einstellbar, Schaltregler, Step down Abwärtsregler U-IN max. 35V / max. 3A

Artikelnummer: 0745-LM2596S-PCB-bl

Step-down Schaltwandler DC-DC, In max. 35V / Out max. 30V / 10W / 3A. Regelt einstellbar von z.B. 12 Volt auf z.B. 5 Volt herunter, Abwärtsregler, LM2596S-ADJ einstellbarer Spannungsregler, Spannungswandler DC-DC, Schaltreglermodul hoher Effizienz, Step down power supply, lm2596s dc-dc Schaltregler, DC Spannungsreglerplatine mit Lötanschlüssen. Ideal für z.B. Arduino, Raspberry pi etc.

7,98 € ()

   Inkl. 19 % USt. zzgl. Versand

  • Ab 2 St: 7,58 €
  • Ab 3 St: 7,42 €
  • Ab 5 St: 7,18 €
  • Ab 10 St: 6,78 €
