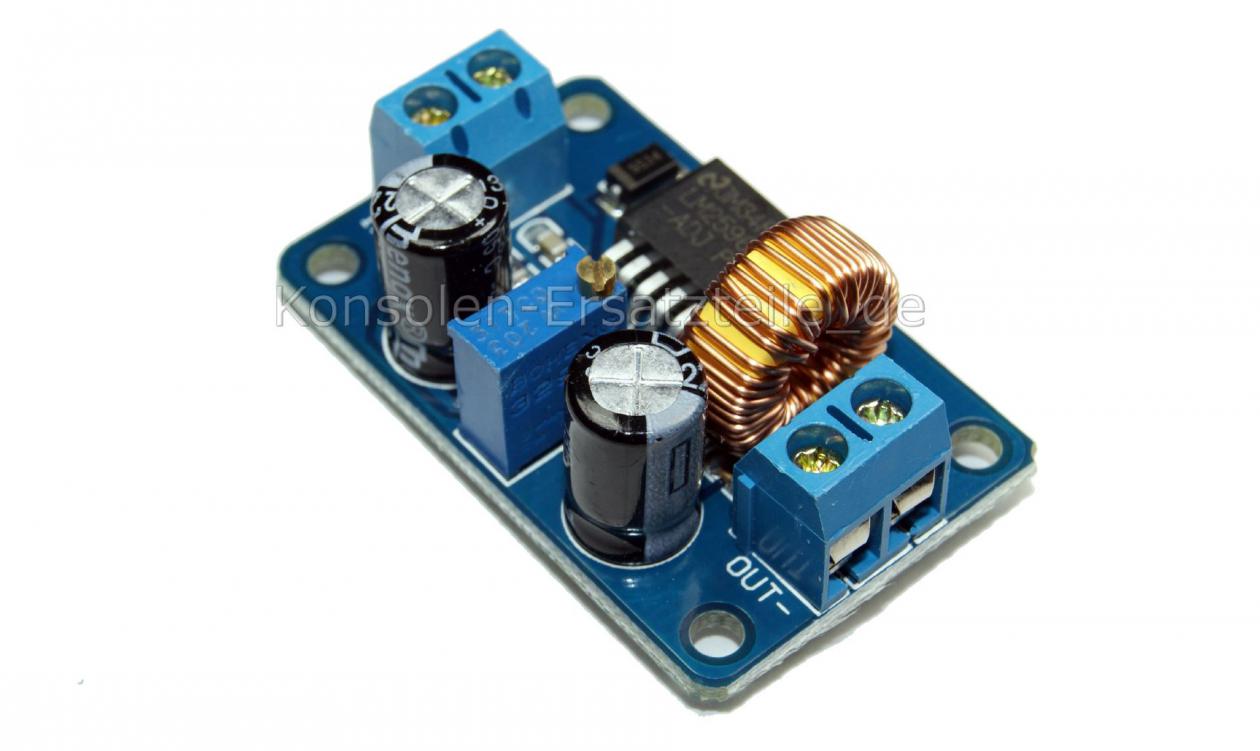

LM2596S DC Schaltregler, Abwärtsregler, Spannung einstellbar, Schraubklemmen
LM2596S Spannungsreglerplatine mit Schraubklemmen, Step-down, stufenlos regelbare Ausgangsspannung
(Spannungs Schaltwandler, Step down DC-DC Schaltregler, Step-down Gleichspannungswandler, DC power supply, lm2596s dc-dc step-down-schaltregler, Bulk Switch Power Supply Modul With Terminal, DC DC Abwärtsregler)
Aus z.B. 12 Volt werden dann z.B. 5 Volt oder eine andere Spannung innerhalb der genannten Grenzen. Der Vorteil eines Schaltreglers besteht darin, dass der Wirkungsgrad sehr hoch ist. Beispiel: Die Platine wird mit 20 Volt gespeist, die Ausgangsspannung wurde auf 12 Volt eingestellt, die Last am Ausgang beträgt 1A. Die Stromentnahme auf der 20V-Seite beträgt dann ca. 12V/20V/0,92 = 0,65A.
- LM2596 DC-DC Schaltreglermodul, DC Spannungswandler Regelbaustein inkl. Beschaltung und Schraubklemmen für IN / OUT auf kleiner Platine untergebracht
- der Baustein wandelt eine in den genannten Grenzen eingespeiste Gleichspannung mit moderner und effektiver Schaltungstechnik auf eine einstellbare Spannung herunter und hält diese stabil.
- Hoher Wirkungsgrad (bis zu 92%) bei wenig Verlustleistung
- DC Input: 5-35V
- DC Output: 1,5-33V einstellbar
- Spannungsstabilität 2,5%
- Strom Out: typ. 2A, 3A (max.), bei hoher Dauerlast Kühlung bzw. Kühlkörper (z.B. auf Unterseite) erforderlich.
- Lastausregelung 0,5%
- Dynamische Reaktionsgeschwindigkeit 5% 200uS
- Schaltfrequenz ca. 150 kHz
- Klemmanschlüsse, Pin Definition: IN+ IN- / OUT+ OUT-
- Maße ca. 4,36 cm x 2,77 cm x 1,6 cm
- 4 Befestigungsbohrungen
Häufige Verwendung für Arduino u.a., Aufbauten, die besonders platzsparend und effektiv sein sollen, im PKW die Spannung der Steckdose (Zigarettenanzünder) für Handy, MP3 Player, LED-Leuchte 'runterregeln usw. usw.
LM2596S DC Schaltregler, Abwärtsregler, Spannung einstellbar, Schraubklemmen
| Artikelnummer: | 0745-LM2596S-term |
Platine mit Schraubklemmen, 3A max., Step-Down Schaltwandler DC-DC, LM2596S-ADJ einstellbarer Spannungsregler, regelt einstellbar von z.B. 24 Volt auf z.B. 7,5 Volt herunter, Schalt-Spannungswandler, DC Schaltreglermodul hoher Effizienz, Step down power supply, lm2596s dc-dc step-down Schaltregler, DC Spannungsreglerplatine mit Klemmanschlüssen. Ideal für z.B. Arduino, Raspberry pi etc.
9,98 €
Inkl. 19 % USt. zzgl. Versand
- Ab 2 St: 9,48 €
- Ab 3 St: 9,28 €
- Ab 5 St: 8,98 €
Ab Lager
