Mini DC-DC Schaltregler MP1584EN, In 28V, 3A max.

Mini Spannungsregler MP1584EN einstellbar, anschlussfertig verschaltet auf Platine in Superminiatur-Bauweise mit hoher Leistung, Spannungsregler einstellbar, DC-DC Step down Schaltregler, Spannung regelbar, Strom 3A max, DC power supply - DC-DC Step down Spannungswandler, aus einer größeren Gleichspannung wird eine kleinere, einstellbare Spannung erzeugt. (MP1584ENdc-dc step-down-schaltregler, Step-down Gleichspannungswandler, Bulk Switch Power Supply Modul, 3A, 1.5MHz, 28V Step-Down Converter)

1,5 MHz DC-DC Step-down Schaltwandler
, regelt einstellbar von z.B. 20 Volt auf z.B. 9 Volt herunter, max. Strom 3A.

Der Vorteil eines Schaltreglers besteht darin, dass der Wirkungsgrad sehr hoch ist. Beispiel: Die Platine wird mit 20 Volt gespeist, die Ausgangsspannung wurde auf 12 Volt eingestellt, die Last am Ausgang beträgt 1A. Die Stromentnahme auf der 20V-Seite beträgt dann ca. 12V/20V/0,92 = 0,65A.

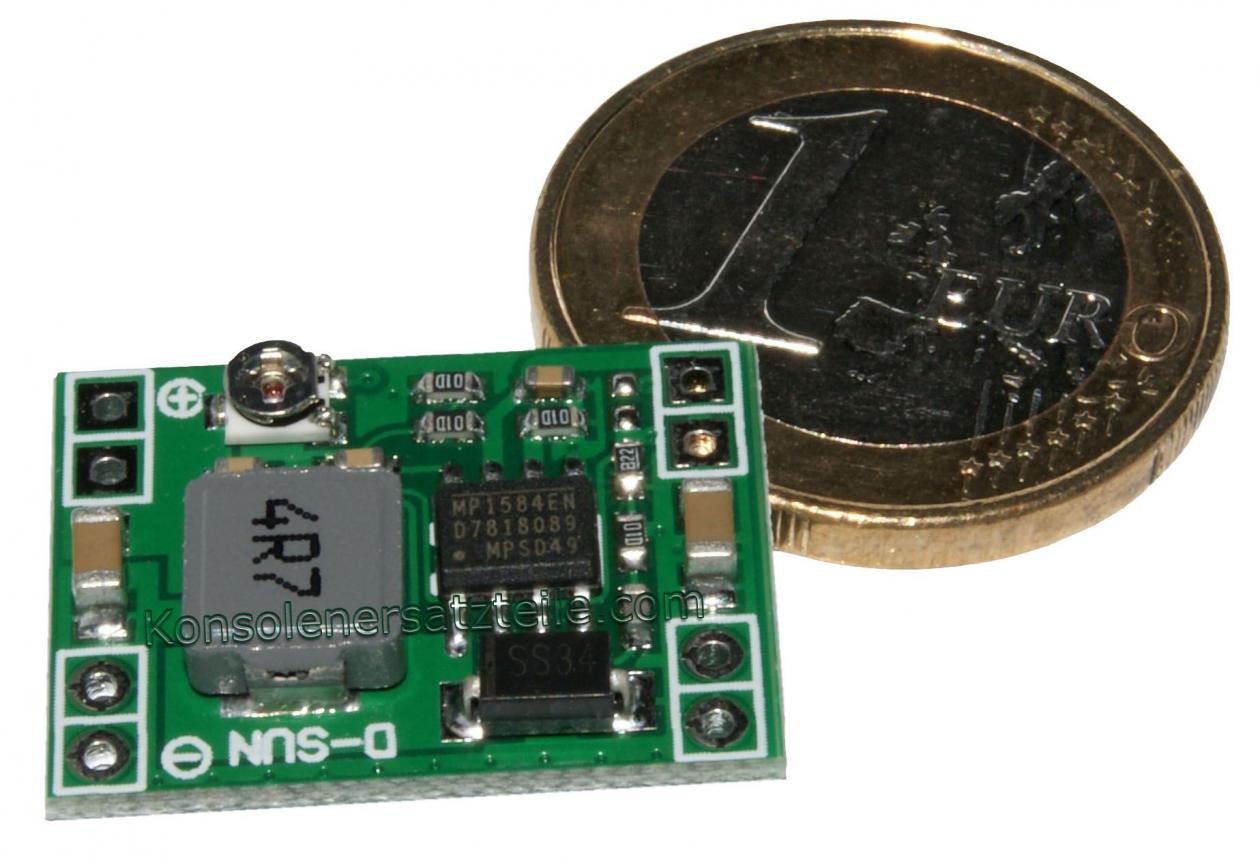

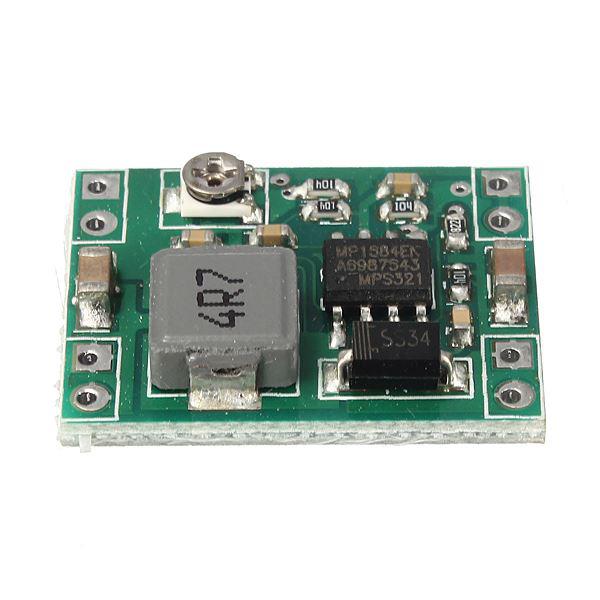

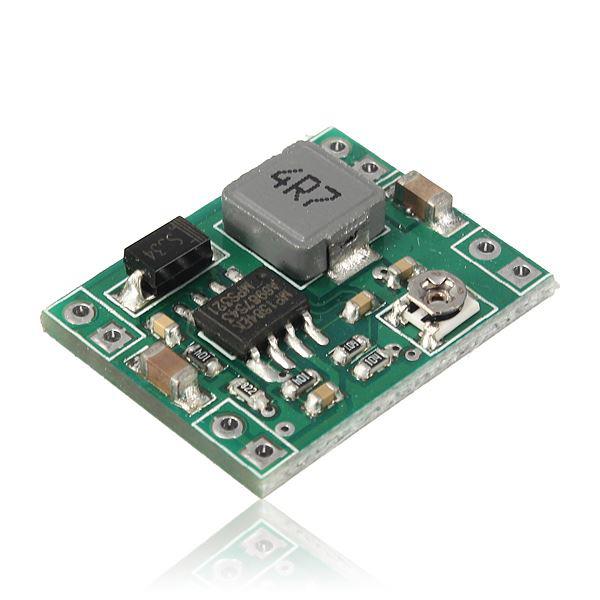

- MP1584 DC-DC Schaltreglermodul, inkl. Beschaltung und Einstell-Poti auf kleiner Platine untergebracht.

- der Baustein wandelt eine in den genannten Grenzen eingespeiste Spannung mit moderner und effektiver Schaltungstechnik auf eine einstellbare Spannung herunter und hält diese stabil.

- Hoher Wirkungsgrad (bis zu 96%) bei wenig Verlustleistung

- DC Input, ca.: 4,5-28V


- DC Output, ca.: 0,8-20V einstellbar

- Spannungsstabilität 2,5%

- Strom: typ. 1,5A, max. 3A. - bei hoher Dauerlast Kühlung / Kühlkörper erforderlich.

- Lastausregelung 0,5%

- Dynamische Reaktionsgeschwindigkeit 5% 200uS

- Schaltfrequenz ca. 1-1,5 MHz

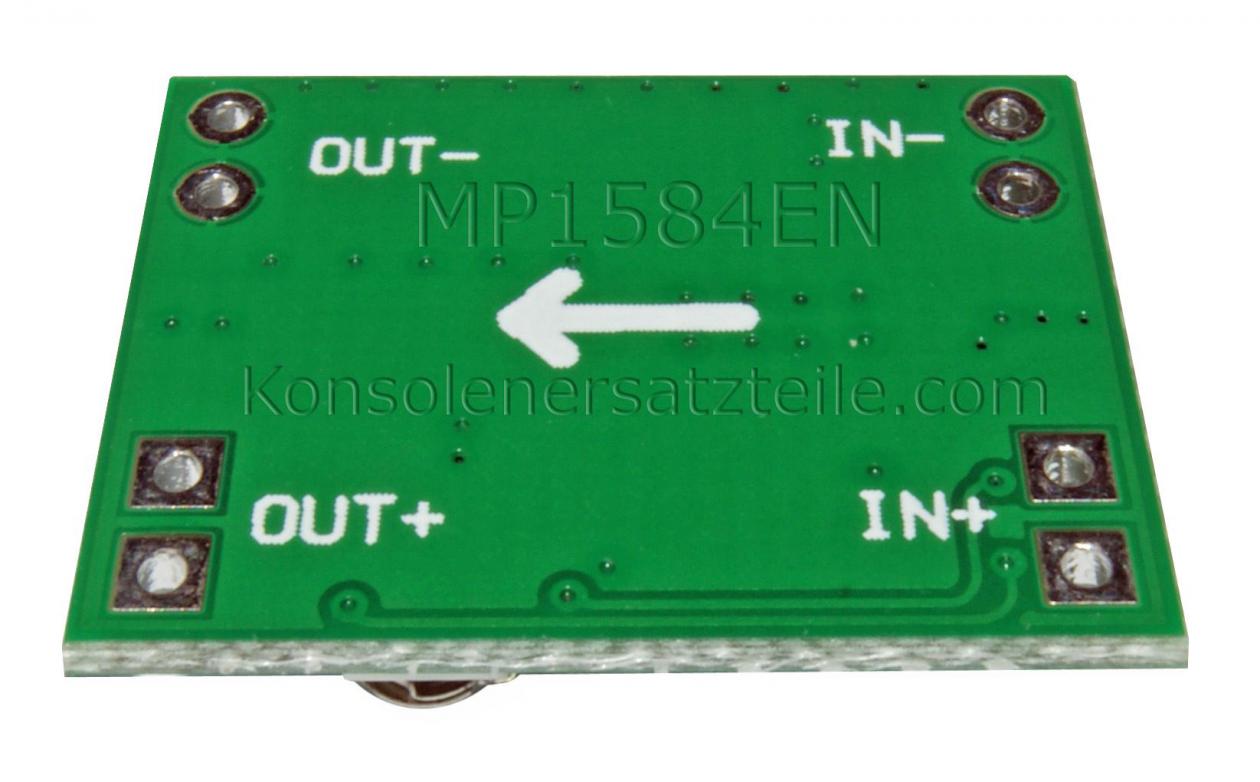

- Lötanschlüsse, Pin Definition: IN+ IN- / OUT+ OUT-

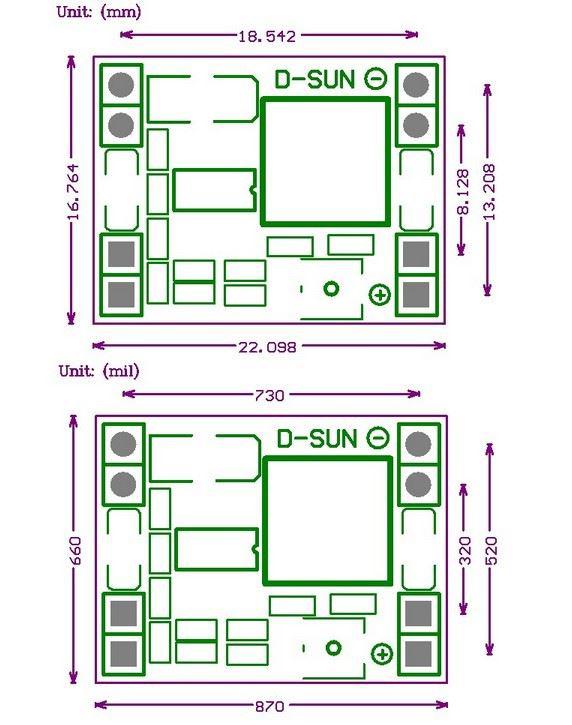

- Maße ca. 2,2 cm x 1,7 cm x 0,4 cm

- Zul. Umgebungstemperatur: -45 C bis +85 C


Häufige Verwendung für Arduino, Flugmodelle, Schiffsmodelle, Modellbau, u.a., Aufbauten, die besonders platzsparend und effektiv sein sollen etc.

- Abbildung ähnlich

Mini DC-DC Schaltregler MP1584EN, In 28V, 3A max.

Artikelnummer: 0746-mp1584-mini

Spannungsregler einstellbar in Miniaturbauweise! MP1584EN 3A 1,5MHz. DC-DC Step-Down Converter, regelt einstellbar von z.B. 28 Volt bis auf 1,2 Volt herunter. Abwärtsregler, einstellbarer Spannungsregler, Spannungswandler DC-DC, Schaltreglermodul hoher Effizienz, Step down power supply, MP1584EN dc-dc Schaltregler, DC Spannungsreglerplatine mit Lötanschlüssen. Ideal für z.B. Arduino, Raspberry pi etc. Mini Regler für Modellbau Schiffsbau

5,50 € ()

   Inkl. 19 % USt. zzgl. Versand

  • Ab 2 St: 5,12 €
  • Ab 3 St: 4,95 €
  • Ab 5 St: 4,84 €
  • Ab 10 St: 4,40 €
  • Ab 25 St: 4,13 €
