LED Einbaumessgerät, Doppel-LED, gleichzeitige Anzeige von Spannung + Strom - 0-100V, 0-10A

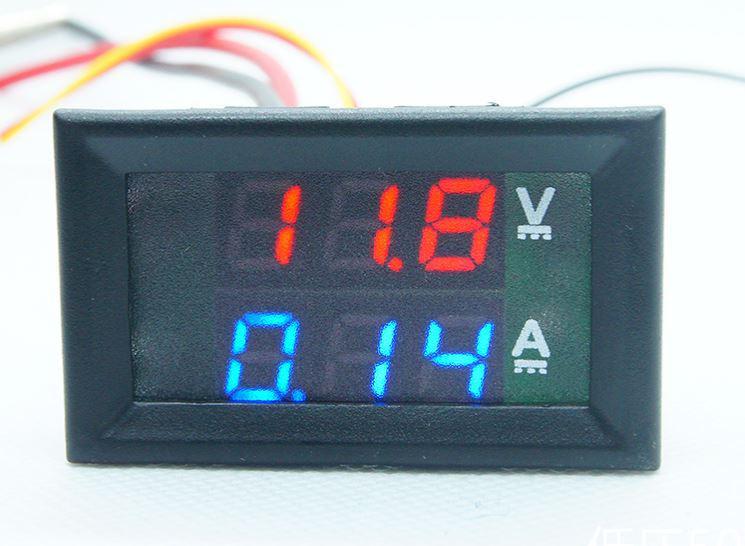

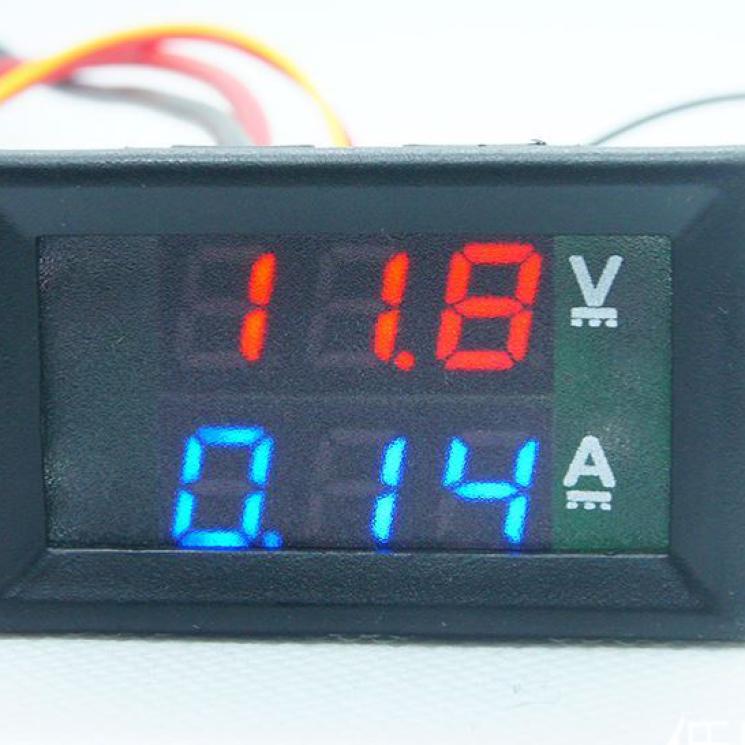

- Digitales Einbau-Multimeter mit LED Anzeige in rot und blau. Voltmeter und Amperemeter zugleich.
- Bereich 0-100V, 0-10A. Meßgerät mit gleichzeitiger Anzeige von Spannung und Strom. Spannungsanzeige rot, Stromanzeige blau.
- Handliches elektrisches Messinstrument für Festmontage, Einbau.
Betriebsspannung: DC 4 - 30V
(Eine Überschreitung der max. Spannung von 30V führt zur Zerstörung des Gerätes)
Stromaufnahme 30mA
Spannungsmessbereich: DC 0 - 100V
Strommessbereich: DC 0 - 10A
Auflösung U (V): 0.1V
Auflösung I (A): 0.01A
Messgenauigkeit: 3% ( 1 digit)
Display: 0.71cm, LED zweizeilig, zweifarbig, rot und blau
Messfrequenz (1/Wiederholrate): ca. 1/300ms

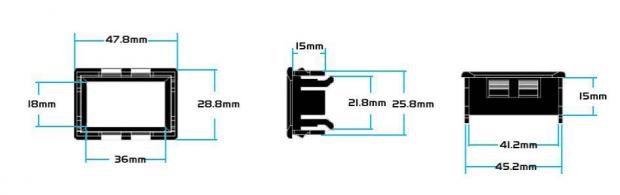

Außenmaße über alles, ca.: Breite: 48mm, Höhe: 29mm, Tiefe: 20mm
Arbeitstemperaturbereich: -10 -+65
- Lieferumfang: Messgerät inkl. Einbaurahmen, ein Satz steckbare Anschlussleitungen.

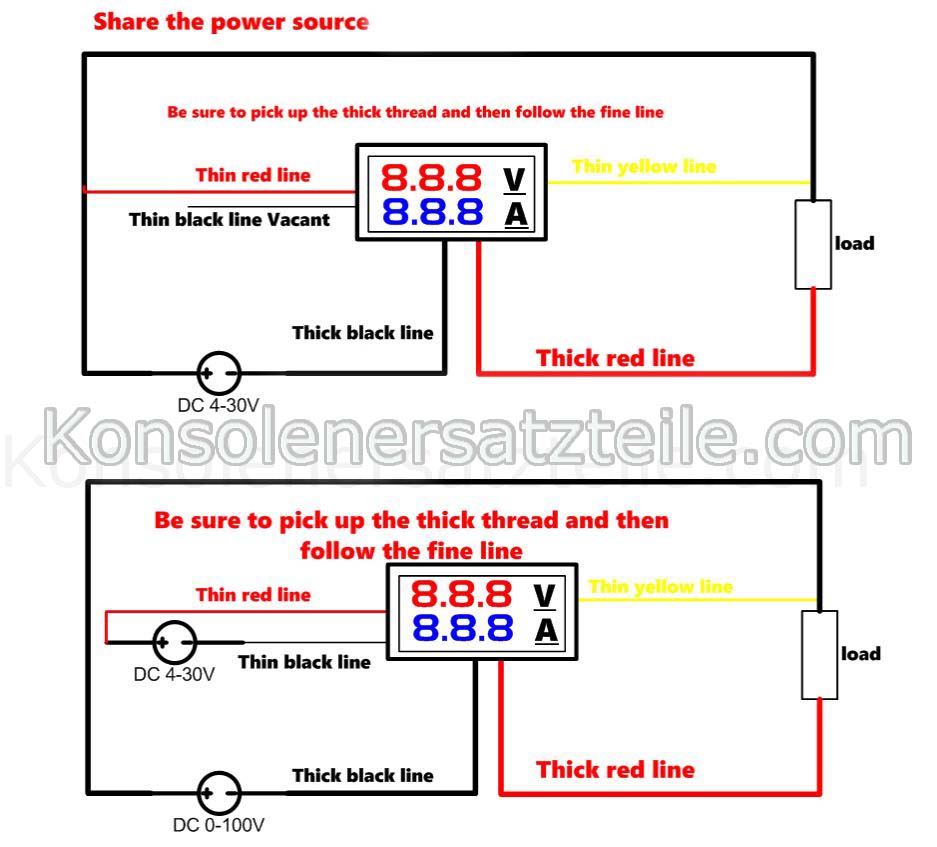

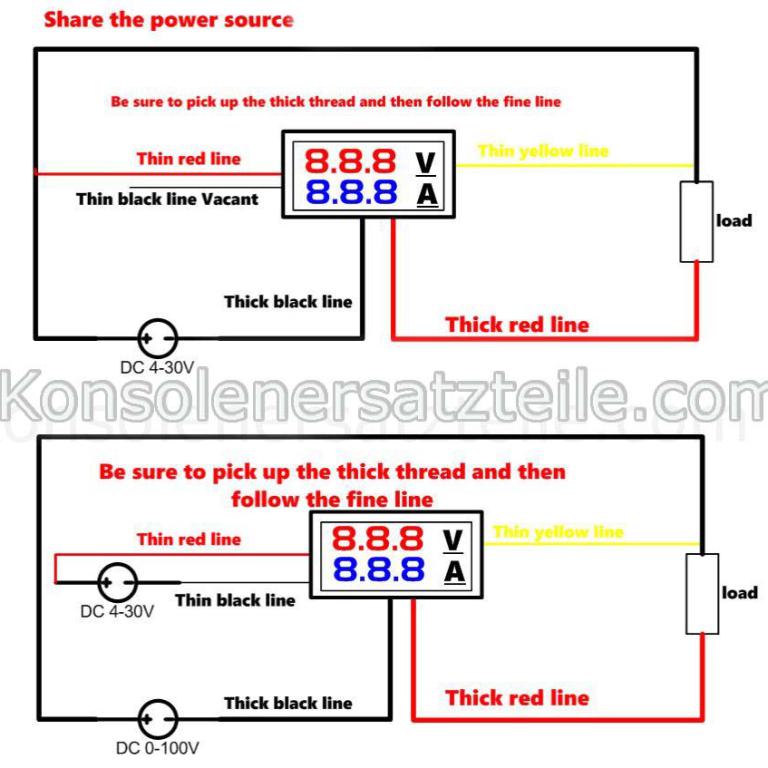

- Die Anschaltung wird auf den Bildern weiter unten gezeigt.
- Die obere der beiden Zeichnungen zeigt den Anschluss in den Fällen, in denen das Gerät zugleich auch aus der zu messenden Spannung versorgt wird, also nur genau eine Spannungsquelle zu Verfügung steht. Das ist so nur dann möglich, wenn die angelegte Spannung immer im Betriebsspannungsbereich des Messgerätes zwischen 4V und 30V bleibt. Anm.: die dünne schwarze Leitung bleibt dann unbelegt.
- Die untere der beiden Zeichnungen zeigt die Verschaltung in den Fällen, in denen das Messgerät eine eigenständige Versorgung besitzt. Die dann zu messende Spannung (und der zu messende Strom) stellen dann einen ganz eigenen Kreis dar. Diese Art der Verschaltung ist immer dann zwingend erforderlich, wenn die zu messende Spannung zumindest zeitweise außerhalb des Betriebsspannungsbereiches des Mesgerätes liegt, also entweder unter 4V absinken oder über 30V ansteigen kann.

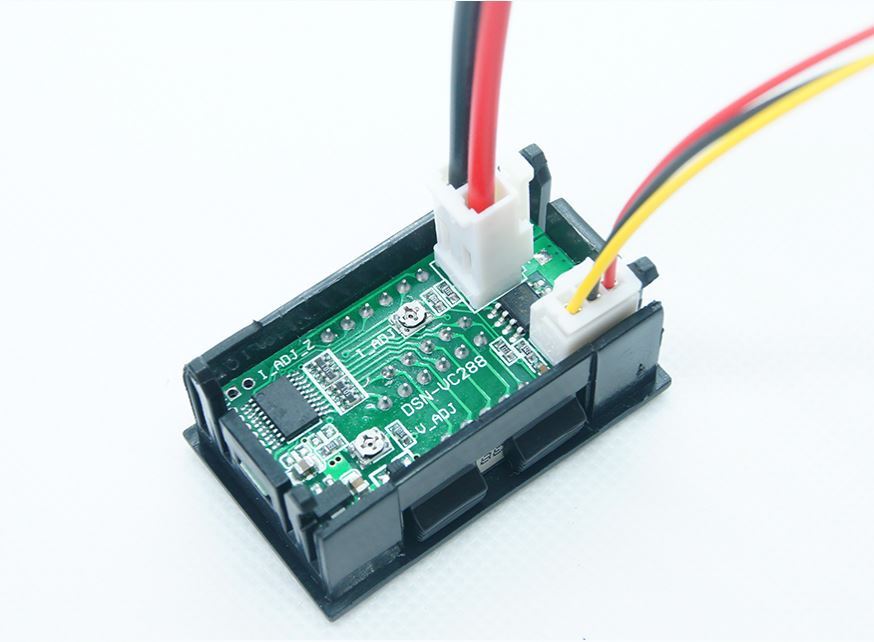

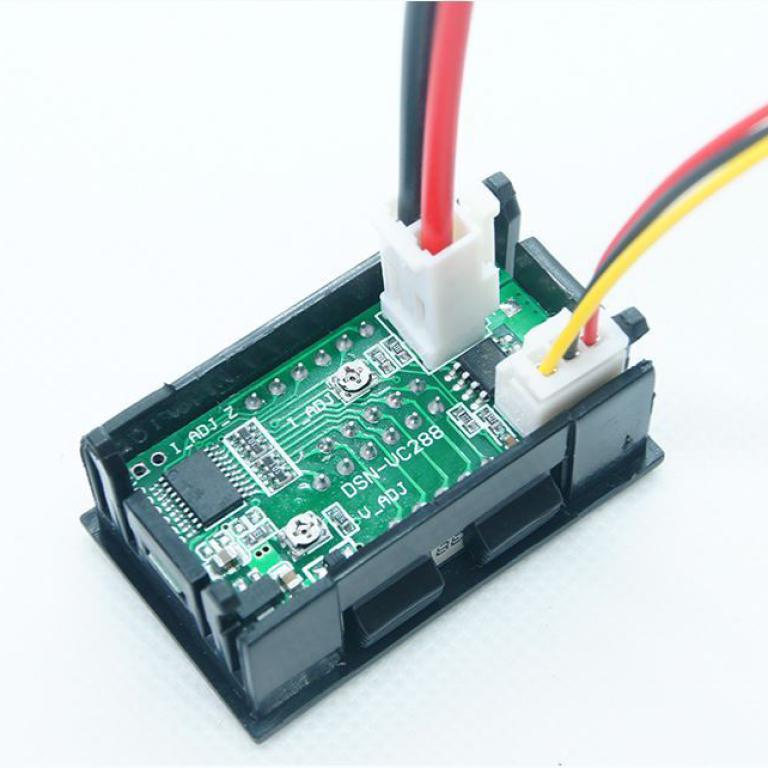

Anm.: auf der Platine befinden sich 2 Trimmpotentiometer. An diesen kann, falls erforderlich, in einem gewissen Umfang eine Korrektur der angezeigten Werte für U bzw. I vorgenommen werden.
LED Einbaumessgerät, Doppel-LED, gleichzeitige Anzeige von Spannung + Strom - 0-100V, 0-10A
| Artikelnummer: | 0755-duo-100v-10a |
3-stelliges Digital LED Multimeter - gleichzeitig Voltmeter und Amperemeter. Bereich 0-100V, 0-10A. Meßgerät mit gleichzeitiger Anzeige von Spannung und Strom. Handliches elektrisches Messinstrument für Festmontage, Einbau.
8,98 €
Inkl. 19 % USt. zzgl. Versand
- Ab 2 St: 8,71 €
- Ab 3 St: 8,53 €
- Ab 5 St: 8,35 €
Ab Lager
