Spannungsregler, Stromregler CC-CV Display 65V/8A
Einstellbarer DC Strom- und Spannungsregler mit digitalem Meßgerät für Spannung, Strom, Kapazität und Zeit - ideal auch als Laderegler. Microcontroller gesteuert.
Spannung einstellbar, Strom einstellbar, Stufenlos regelbar CC-CV, KSQ, DC-DC Schaltwandler, Abwärtswandler mit hoher Leistung 0V-60V / 8A Spitze / 400 W max.
Unbedingt lesen, das Gerät ist jeden Cent wert!
4-stelliges Display (LED), umschaltbar
1. Ausgangsspannung (U/V - 00.00V-60.00V)
2. Ausgangsstrom (I/A - 0.00A-7.99A)
3. Kapazität (C/Ah - 0.00Ah-99.9Ah)
4. Zeitwert, Stunde, Minute (0.00H, 0.00H-9.59H)
Außerdem können div. Settings und Speicherungen vorgenommen werden, siehe weiter unten.
1.) - Spannung einstellbar
2.) - Strombegrenzung einstellbar
3.) - Lieferung inkl. installiertem Ventilator (schaltet sich automatisch zu)
- Außerdem verfügt die Platine über LEDs zur Statusanzeige (Ausgang bzw. Spannungsregelung aktiv, Stromgrenze erreicht bzw. Regelung aktiv, Ladung vollständig)
- Der Ausgang kann durch Betätigung der "Set-Taste" ein- bzw. ausgeschaltet werden.
- Die Einstellung der Sollwerte erfolgt über die vier Tasten und ist ganz leicht und schnell zu bewerkstelligen. Die Werte bleiben auch nach einer Trennung von der Versorgung erhalten, sofern sie abgespeichert wurden. Die Auflösung für die Einstellungen beträgt 10mV bzw. 10mA.
- Einmal eingestellte Parameter können dauerhaft gespeichert werden (Set, F0, dann auswählen Sn-0 bis Sn-9, ok) und auch nach einer Unterbrechung der Stromversorgung wieder abgerufen werden (Set, F1, dann auswählen Lo-0 bis Lo-9, ok), dafür stehen also 10 Speicherplätze (0 bis 9) zur Verfügung.
- Per Tastendruck kann festgelegt und gespeichert werden, ob die Ausgangsspannung sofort nach dem Einschalten der Platine anstehen soll (Set, F2/Yo-1), oder ob der Ausgang nach Spannungswiederkehr ausschließlich manuell durch Drücken der Okay-Taste aktiviert werden soll (Set, F2/Yo-0). Bei Auswahl des automatischen Einschaltens werden die Werte aus dem "niedrigsten" Speicherplatz ("SN-0") abgerufen und sofort aktiviert.
Das Display kann folgende Werte im Betrieb anzeigen:
- die Umschaltung zwischen a) oder b) erfolgt durch kurzes Drücken der OK-Taste.
a) die Spannung (V), Anzeigemuster 00.00
b) den Strom (A) , Anzeigemuster 0.00A
c) die verstrichene Zeit (h), Anzeigemuster x.xxH
(- dafür aus der Spannungsanzeige (a) heraus die OK-Taste drücken und 3 Sek. halten. Kurz drücken zum beenden.)
d) die Kapazität (Ah), Anzeigemuster x.xxC
(- dafür aus der Stromanzeige (b) heraus die OK-Taste drücken und 3 Sek. halten. Kurz drücken zum beenden.)
Die Microcontroller gesteuerte Platine ist sehr gut als regelbarer LED-Treiber oder als Ladegerät für Lithium- und andere Akkus oder als "normale" Spannungsquelle mit zusätzliche Features verwendbar. Entsprechende Kenntnisse und eine gewisse Kreativität, wie das jeweils zu tun ist, sind hierzu erforderlich.
- Die Platine wandelt eine in den genannten Grenzen eingespeiste Gleichspannung mit moderner und effektiver Schaltungstechnik auf eine einstellbare Gleichspannung herunter und hält diese stabil. Darüber hinaus kann auch die Höhe des max. zulässigen Stromes eingestellt, begrenzt werden. Anm.: der eingestellte Maximalstrom wird natürlich nur dann erreicht, wenn auch das ohmsche Gesetz es zulässt, d.h. die eingestellte Spannung muss ausreichen, um den Widerstand der angeschlossenen Last soweit überwinden zu können, dass nach Ohmschen Gesetz der Strom in der gewünschten Höhe überhaupt fließen kann.
- Wandeln sie die für ihren Zweck zu hohe Spannung mit dieser Platine nahezu verlustfrei in eine kleinere Spannung um - diese können sie innerhalb der Grenzen (s.u.) frei wählen bzw. einstellen. Die einmal eingestellte Ausgangsspannung wird dann gegenüber Lastschwankungen oder Spannungsschwankungen am Eingang stabilisiert (sofern die Rahmenbedingungen stimmen).
- Außerdem können sie der Höhe des möglichen Stromes auch Grenzen setzen, z.B. um einen Lithium-Akku (LiPo, LiIo oder andere) mit konstantem Strom zu laden oder um eine Power LED ohne Vorwiderstand mit konstantem Strom zu betreiben oder um ihre daran angeschlossene Experimentierschaltung vor Überstrom zu schützen (CC, Sicherungsfunktion) usw. usw.
Aus z.B. 12 Volt können dann z.B. 7,5 Volt oder eine andere, frei wählbare Spannung eingeregelt werden.
Der Vorteil eines Schaltreglers besteht darin, dass der Wirkungsgrad sehr hoch ist.
Beispiel: Die Platine wird mit 20 Volt gespeist, die Ausgangsspannung wurde auf 12 Volt eingestellt, die Last am Ausgang beträgt 1A.
Die Stromentnahme auf der 20V-Seite beträgt dann ca. 12V/20V/0,92 x 1A = 0,65A.
- ein hoher Wirkungsgrad (ca. 88%-94%) bedeutet wenig Verlustleistung und damit auch eine möglichst geringe Belastung der Quelle (i.B. interessant bei Akkubetrieb)

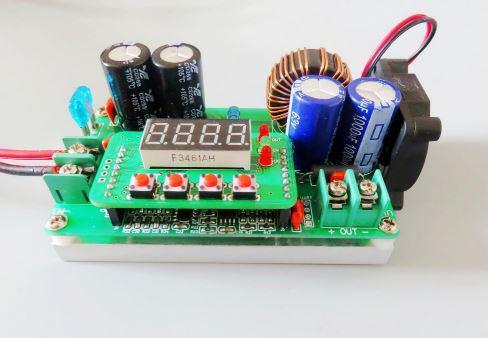

Die Platine und die Ausgangstreiber sind auf einen großen Kühlkörper montiert.Weitere Vorteile dieser Ausführung sind u.a. das digitale Meßgerät für Spannung, Strom, Kapazität, Zeit, sowie die bequemen Schraubklemmen und der montierte Lüfter, der für die ggf. notwendige Abkühlung sorgt.
- Übertemperaturschutz die Steuerung fährt bei Übertemperatur herunter.
- Kurzschlussfestigkeit ergibt sich aus der eingebauten Strombegrenzungsmöglichkeit.
- Wiederstart nach Überlast, sattem Kurzschluss oder nach Übertemperaturabschaltung erfolgt durch kurze Trennung der Last vom Modul und der Platine von der Spannungsversorgung
- DC Eingangsspannung, U-In: 6V - 65V max.
- DC Ausgangsspannung, U-Out: 0V - 60V (einstellbar)
- Ausgangsstrom, I-Out: 0 - 8A (Obergrenze einstellbar, begrenzbar)
- Ausgangsleistung, P-out 400W max., als Dauerlast max. 150 W empfohlen.
- Bei Ausgangsströmen von mehr als 4A darf die Eingangsspannung nicht mehr als ca. 40V betragen.
- Leelaufstrom ca. 40mA (inkl. Display ca. 60mA)
- ein hoher Wirkungsgrad (bis zu 96%) bedeutet wenig Verlustleistung
- Schaltfrequenz ca. . kHz
- Klemmanschlüsse, Pin Definition: IN+ IN- / OUT+ OUT- (Ausgang über Schraubklemmen)
- Maße (inkl. Ventiliator) LxBxH ca. 114 62 48 (mm)
Ideal für häufig veränderliche Versuchsaufbauten, für Experimente oder den Aufbau eines kleinen Labornetzteiles, Testreihen etc.. Der hohe Ausgangsstrombereich reicht für viele "anspruchsvollere" Aufgabenstellungen.

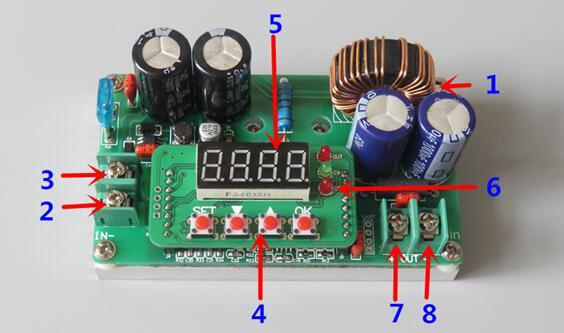

1 - Lüfter, Ventilator -Anschluss
2 - Eingang Minus / input -
3 - Eingang Plus / input +
4 - Bedienungstasten
5 - 4-stellige 7-Segment Anzeige
6 - Statusanzeige LED
7 - Ausgang Plus / output +
8 - Ausgang Minus / output -
