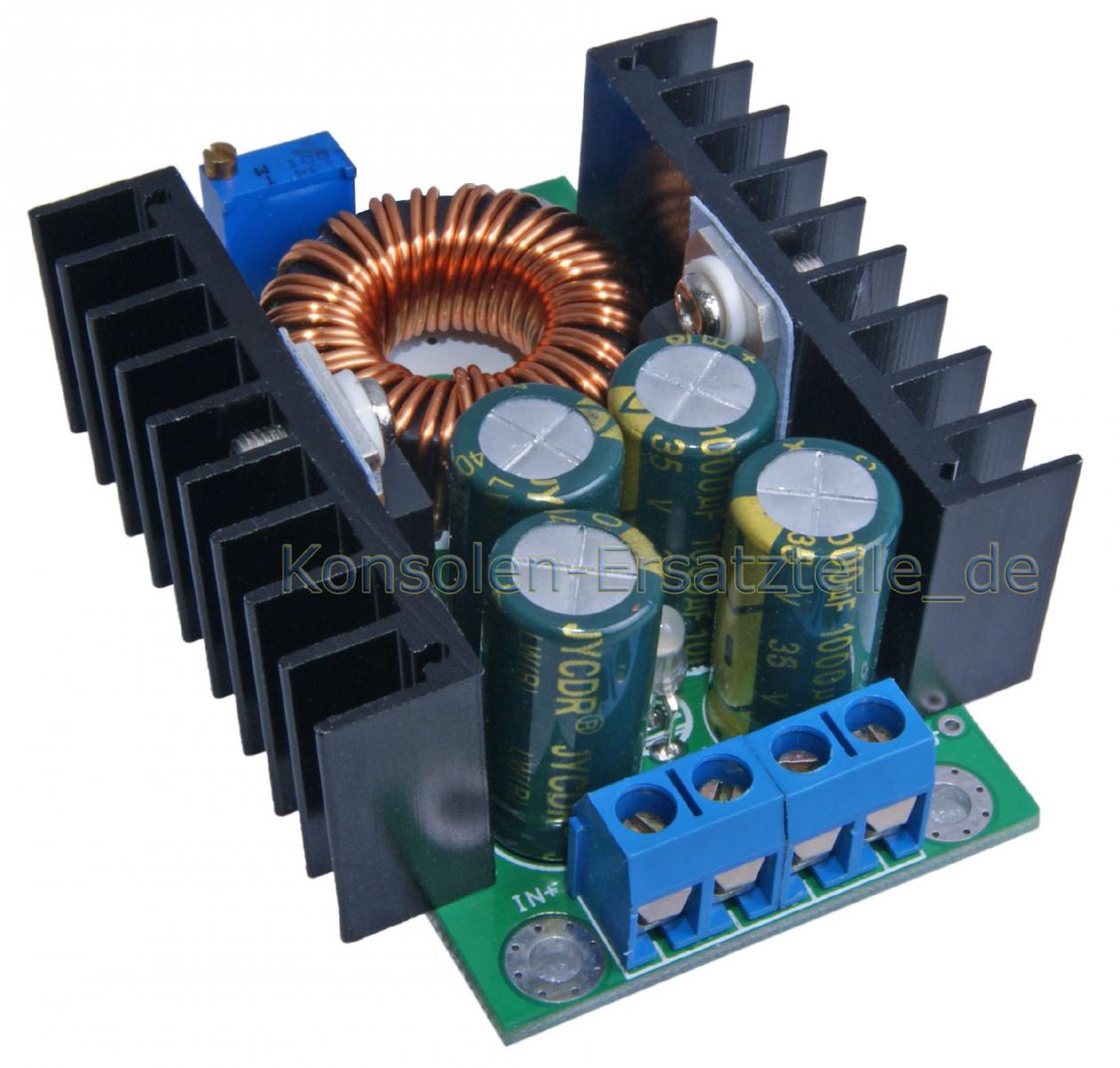

DC DC Spannungsregler, einstellbar, Abwärts-Wandler, IN 7V-40V / OUT 1,3V-35V max. 9A / 280W
Leistungsstarker DC Spannungsregler, Spannung einstellbar, inkl. montierter Kühlkörper. Max. 9A / 280W
Stufenlos regelbare Ausgangsspannung. DC DC Abwärtsregler,DC-DC Schaltreglermodul, DC Spannungswandler.
- dc power supply, dc-dc wandler, einstellbarer Spannungsregler, Step down DC-DC Schaltregler, Step-down Gleichspannungswandler, Spannungs Schaltwandler, dc-dc step-down-schaltregler, Bulk Switch Power Supply Modul.
- der Baustein wandelt eine in den genannten Grenzen eingespeiste Gleichspannung mit moderner und effektiver Schaltungstechnik auf eine einstellbare Gleichspannung herunter und hält diese stabil.
- ein hoher Wirkungsgrad (ca. 85%-95%) bedeutet wenig Verlustleistung und damit auch eine möglichst geringe Belastung der Quelle (i.B. interessant bei Akkubetrieb)
Ideal für häufig veränderliche Versuchsaufbauten, für Experimente oder den Aufbau eines kleinen Labornetzteiles etc.. Der hohe Ausgangsstrombereich reicht für viele "anspruchsvollere" Aufgabenstellungen.
Aus z.B. 12 Volt werden dann z.B. 5 Volt oder eine andere Spannung innerhalb der genannten Grenzen. Der Vorteil eines Schaltreglers besteht darin, dass der Wirkungsgrad sehr hoch ist.
Beispiel: Die Platine wird mit 24 Volt gespeist, die Ausgangsspannung wurde auf 12 Volt eingestellt, die Last am Ausgang beträgt 4A. Die Stromentnahme auf der eingespeisten 24V-Seite beträgt dann ca. 12V/24V/0,94 x 4A = 2,13A.
Die Parameter:
- DC Input: 7V - 40V
- DC Output: 1,25-35V einstellbar
- Spannungsstabilität 1%
- Strom I-Out: 0 - 9A max., 280W. Bei hoher Dauerlast zusätzliche Kühlung / Kühlkörper erforderlich.
- Schaltfrequenz ca. 300 kHz
- 4 Schraubklemmanschlüsse, Pin Definition: IN+ IN- / OUT+ OUT-
- 4 Befestigungsbohrungen ca. 3,5mm
- Maße ca. 65mm x 28mm x 24mm
Ideal für Versuchsaufbauten, Labornetzteile, Testreihen etc.
DC DC Spannungsregler, einstellbar, Abwärts-Wandler, IN 7V-40V / OUT 1,3V-35V max. 9A / 280W
| Artikelnummer: | 0749-280-UK |
Leistungsstarker, einstellbarer step down DC-DC Schaltregler, Spannungsregler. DC Buck converter, DC DC Schaltwandler. Temperaturschutz, Strombegrenzung. U-In 7V-40V, U-Out 1,25V-35V. I = 9 Amp. / 280W max. Wandelt verlustarm eine höhere DC Spannung auf eine niedrigere DC Spannung herunter.
15,98 €
Inkl. 19 % USt. zzgl. Versand
- Ab 2 St: 15,18 €
- Ab 3 St: 14,86 €
- Ab 5 St: 14,38 €
Ab Lager
