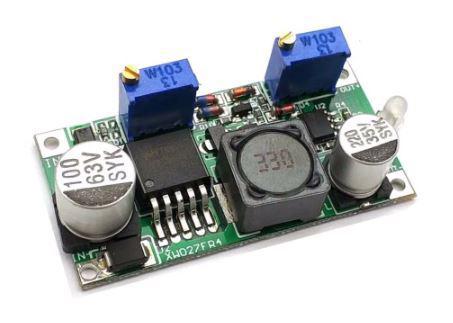

LM2596 HVS DC CC-CV KSQ, Stromregler, abwärts Spannungsregler, Stromlimit und Spannung einstellbar, z.B. als LED-Treiber. IN 5V-60V max, OUT 1,25V-30V max. 3A / 15W
LM2596HVS CC-CV Spannungsregler und Stromregler in einem. Step down DC-DC Schaltregler, DC power supply
(LM2596S hier mit einstellbarer Strombegrenzung CC, einstellbarer Spannung CV, CC-CV-Regler, LED Treiber, Laderegler, KSQ, Stromkonstanter, LED Konstantstromquelle. Step-down DC-DC Schaltwandler, Bulk Switch Power Supply Modul)
Ideal als Laderegler oder LED Power supply, LED Stromregler.
- Kann z.B. als Laderegler für z.B. LiIo / LiPo Akkus verwendet werden, dafür Strom- und Spannungsgrenze richtig (Akku-bezogen) einstellen.
- Weitere Verwendungsmöglichkeit als LED-Treiber. Bei LEDs ist der erlaubte Betriebsstrom eine wichtige und zu beachtende Größe. Der Stom muss bei LEDs begrenzt werden, da bereits geringe Spannungsschwankungen große Stromschwankungen hervorrufen und die LEDs gefährden können.
Bedingt durch die einstellbare Strombegrenzung wird die Platine kurzschlussfest. Die Stromgrenze kann also direkt im Kurzschlussbetrieb eingestellt werden (Amperemeter direkt am Ausgang anschließen, passenden Messbereich >3A wählen). Dennoch muss die Temperatur bei hoher Last beobachtet werden, ggf. Kühlkörper verwenden.
- der Baustein wandelt eine in den genannten Grenzen eingespeiste Spannung mit moderner und effektiver Schaltungstechnik auf eine einstellbare Spannung herunter und hält diese stabil. Der Vorteil eines Schaltreglers besteht darin, dass der Wirkungsgrad sehr hoch ist. Beispiel: Die Platine wird mit 20 Volt gespeist, die Ausgangsspannung wurde auf 12 Volt eingestellt, die Last am Ausgang beträgt 1A. Die Stromentnahme auf der 20V-Seite beträgt dann ca. 12V/20V/0,92 = 0,65A.
- Hoher Wirkungsgrad (bis zu 96%) bedeutet wenig Verlustleistung
- DC Input: 5-60V max. (60V kurzzeitig, dauerhaft 55V)
- DC Output: 1,25-30V einstellbar
- Strom Out: typ. 2A (3A max.) die Stromgrenze ist zwischen ca. 0,2A und 3A einstellbar (Trimmer neben CC-LED).
- Leistung typ. 10W (15W max.) Bei hoher Dauerlast Kühlkörper oder Lüfter verwenden
- Betriebs-LED grün bedeutet, dass die Strombegrenzung nicht aktiv ist. Rot bedeutet, der Regler begrenzt auf den eingestellten Wert.
- Lastausregelung 0,5% / - Spannungsstabilität 2,5%
- Schaltfrequenz ca. 150 kHz
- Leerlaufstrom ca. 10mA
- Ripple ca. 50mV

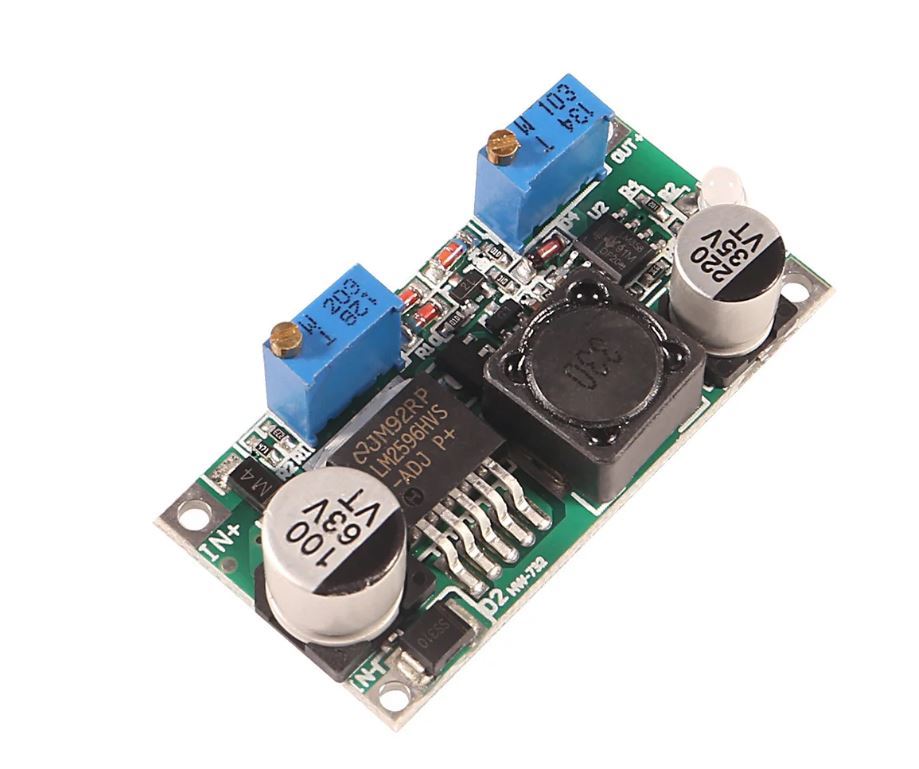

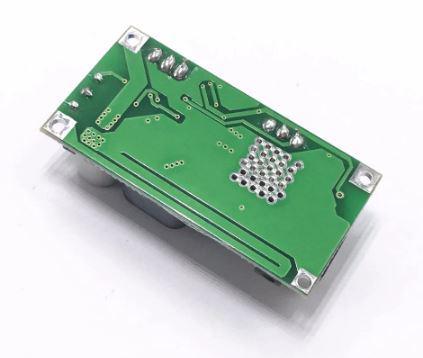

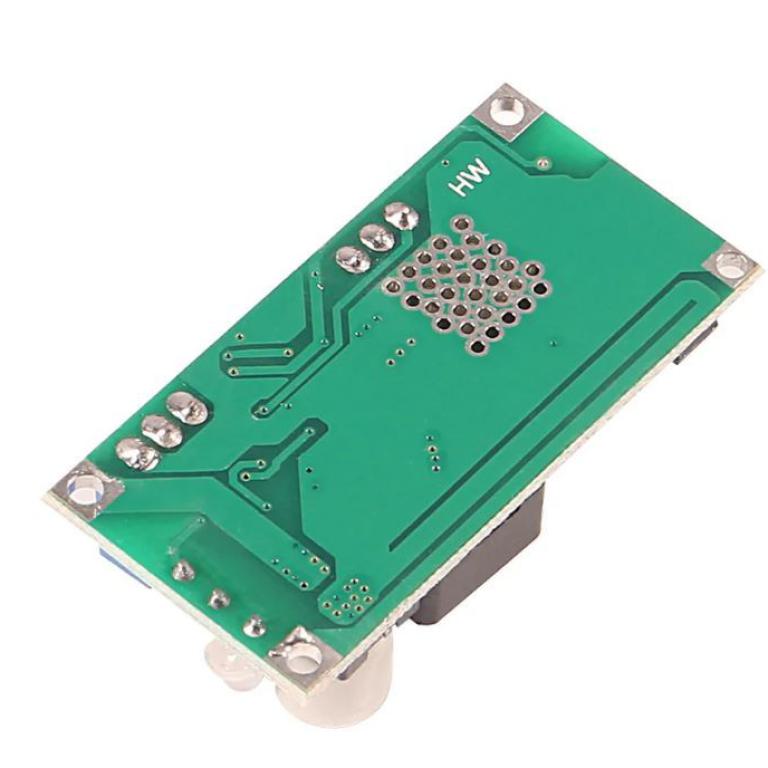

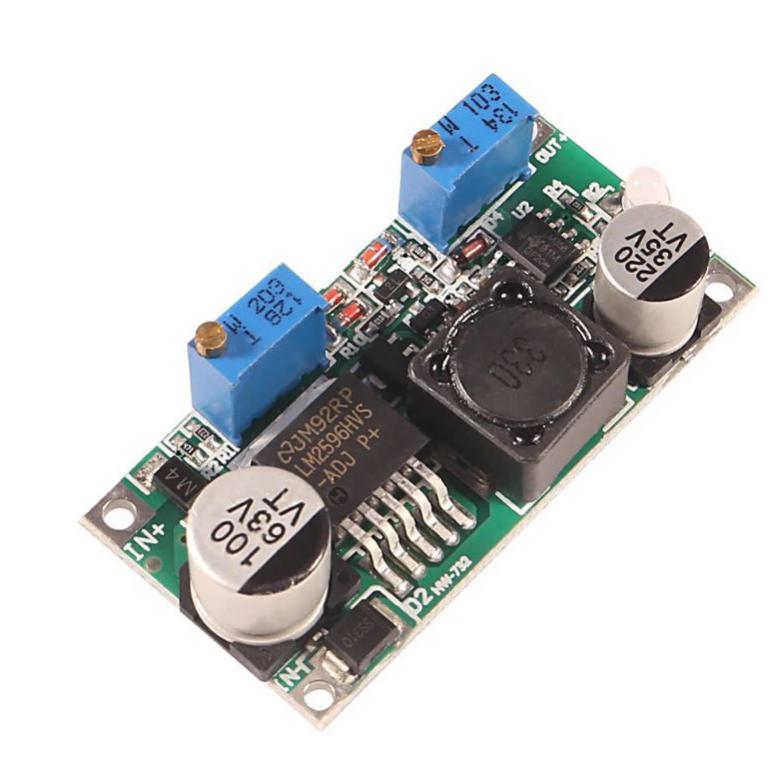

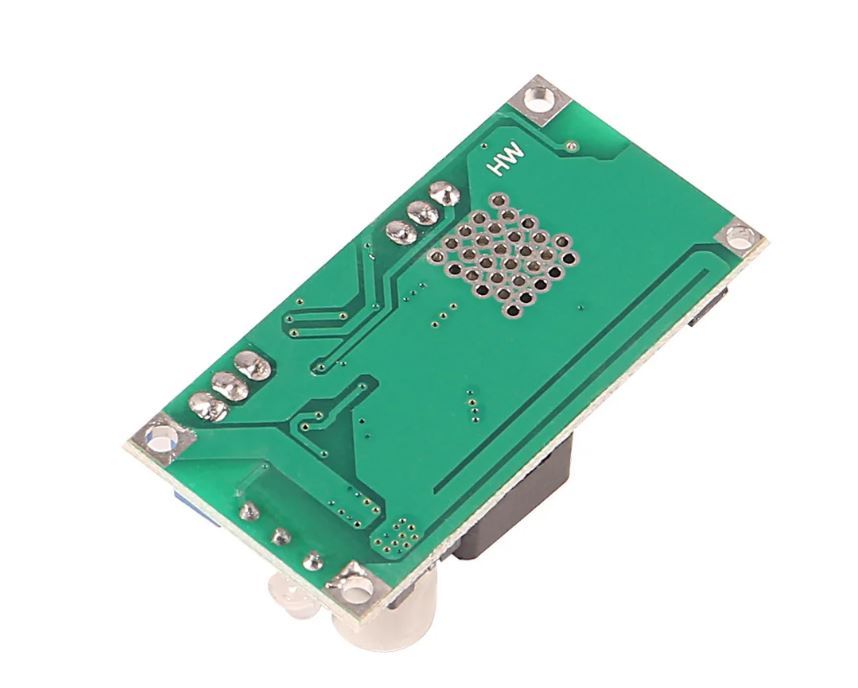

- Lötanschlüsse, Pin Definition: IN+ IN- / OUT++ OUT--
- Die Minus-Anschlüsse für Ein- und Ausgang müssen voneinander "getrennt" bleiben und dürfen nicht zusammengelegt werden.

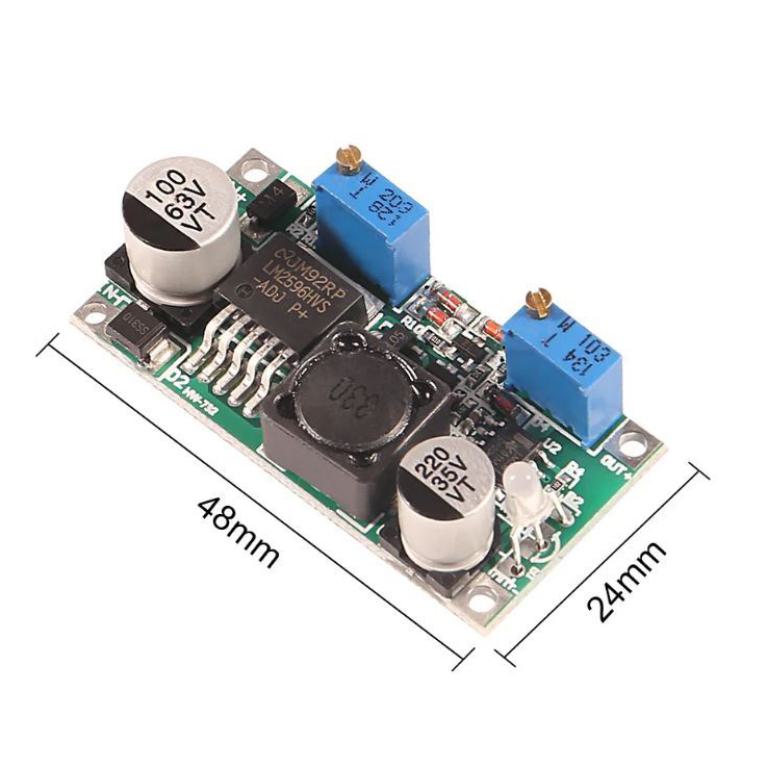

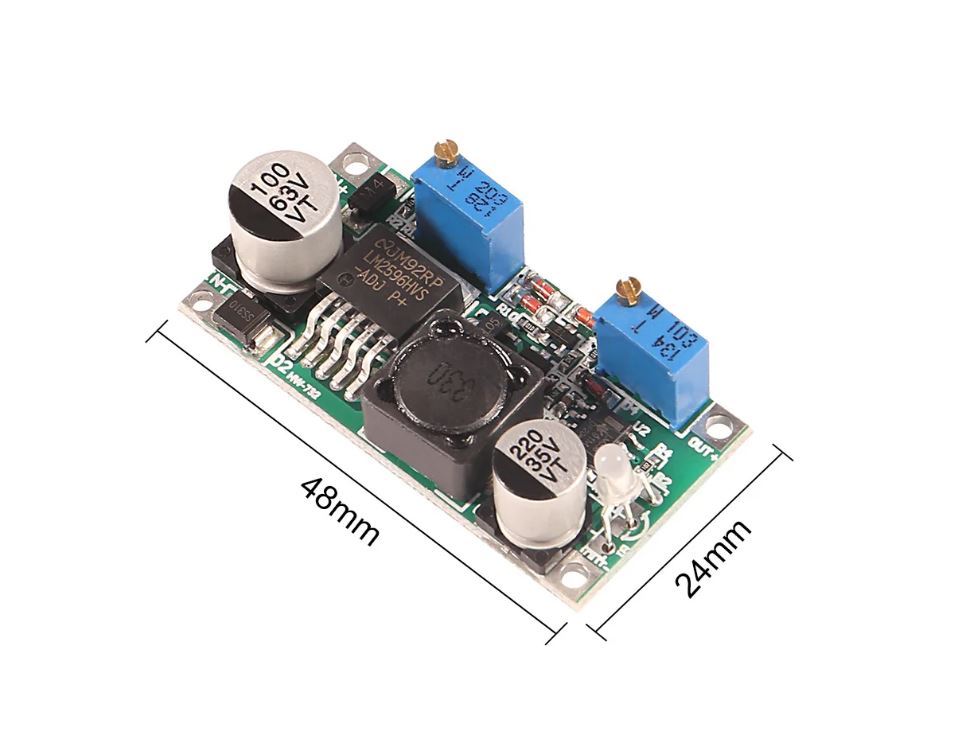

- Maße ca. 4,8 cm x 2,4 cm x 1,5 cm
- Zul. Umgebungstemperatur: -40 C bis +85 C

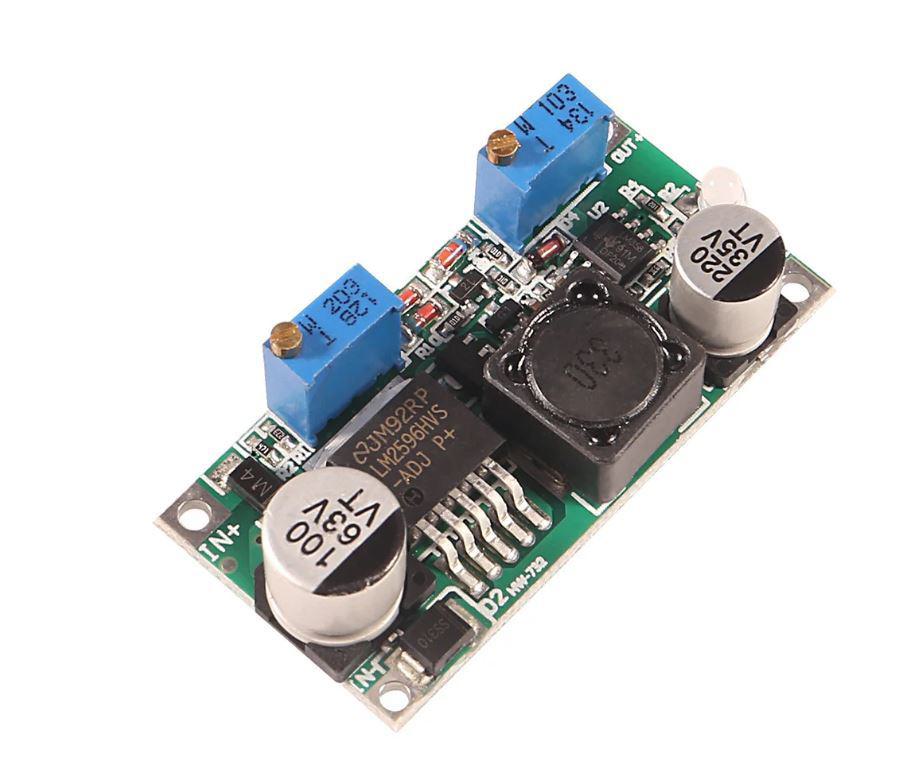

- Abbildung typisch
LM2596 HVS DC CC-CV KSQ, Stromregler, abwärts Spannungsregler, Stromlimit und Spannung einstellbar, z.B. als LED-Treiber. IN 5V-60V max, OUT 1,25V-30V max. 3A / 15W
| Artikelnummer: | 0749-LM2596-60-CC-CV |
Sowohl der maximale Stom als auch die Spannung können eingestellt werden. Ideal als LED-Treiber oder Laderegler. LM2596 CC-CV LED Driver. Einstellbare Strombegrenzung CC, einstellbare Spannung CV. Step-down Schaltwandler DC-DC, 3A max., Stromkonstanter, kurzschlussfest.
12,98 €
Inkl. 19 % USt. zzgl. Versand
- Ab 2 St: 12,07 €
- Ab 3 St: 11,68 €
- Ab 5 St: 11,42 €
- Ab 10 St: 11,03 €
Ab Lager
