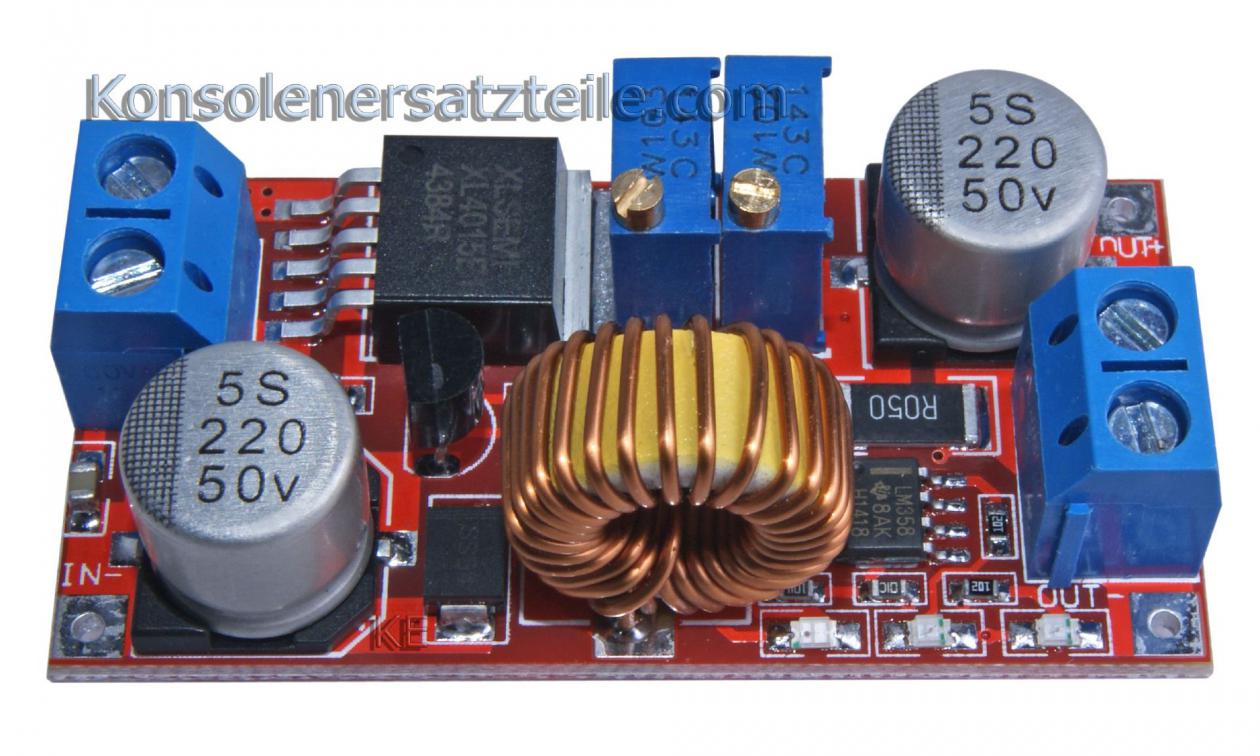

XL-4015 CC-CV Strom und Spannungsregler KSQ 32V 5A

XL4015E1 einstellbarer Spannungsregler und einstellbarer Stromregler. Stromkonstanter, Kurzschlussschutz. KSQ = elektronische Sicherung, Strombegrenzung
Gleichspannung max. 5A / max. 30V / max. 75W .
Stufenlos regelbare Ausgangsspannung und regelbarer Strom.
CC-CV-Regler mit Schraubanschlussklemmen, KSQ, LED-Treiber, LED Treiber, LiPo Laderegler, Stromkonstanter, stufenlos regelbare Ausgangsspannung und stufenlos regelbarer Ausgangsstrom. DC DC Abwärtsregler, DC-DC Schaltreglermodul, DC Spannungswandler, Konstantstromquelle, Konstantstromregler.

- XL-4015 dc-dc wandler, einstellbarer Spannungsregler, Step down DC-DC Schaltregler, Step-down Gleichspannungswandler, Spannungs Schaltwandler, dc-dc step-down-schaltregler, Bulk Switch Power Supply Modul.

Die vorhandene Einstellmöglichkeit der Strombegrenzung behindert den Betrieb der Platine als einfachen Spannungsregler (der eine höhere in eine niedrigere Spannung wandelt) keinesfalls - im Gegenteil. Die Strombegrenzung setzt da ein, wo sie sie haben wollen: entweder bei z.B. 0,25A oder bei 2A oder bei 5A, alle Zwischenstufen einstellbar, und schützt ihre nachfolgende Schaltung vor Überstrom. Der Strom kann nie höher werden als der Wert, den sie vorher an dem Regler eingestellt haben, bis max. 5A. Ähnlich einer elektronischen Sicherung...


- Kann z.B. als Laderegler für z.B. LiIo / LiPo Akkus verwendet werden, dafür Strom- und Spannungsgrenze richtig (Akku-bezogen) einstellen.

- Weitere Verwendungsmöglichkeit als LED-Treiber. Bei LEDs ist der erlaubte Betriebsstrom eine wichtige und zu beachtende Größe. Der Strom muss bei LEDs begrenzt werden, da bereits geringe Spannungsschwankungen große Stromschwankungen hervorrufen und die LEDs gefährden können.

- der Baustein wandelt eine in den genannten Grenzen eingespeiste Gleichspannung mit moderner und effektiver Schaltungstechnik auf eine einstellbare Gleichspannung herunter und hält diese stabil.

- ein hoher Wirkungsgrad (ca. 85%-95%) bedeutet wenig Verlustleistung und damit auch eine möglichst geringe Belastung der Quelle (i.B. interessant bei Akkubetrieb)

Ideal für häufig veränderliche Versuchsaufbauten, für Experimente oder den Aufbau eines kleinen Labornetzteiles etc.. Der hohe Ausgangsstrombereich reicht für viele "anspruchsvollere" Aufgabenstellungen.

- Inkl. Übertemperaturschutz, die Steuerung fährt bei Übertemperatur herunter.

- Kurzschlussfest aufgrund der Strombegrenzung


Aus z.B. 12 Volt werden dann z.B. 5 Volt oder eine andere Spannung innerhalb der genannten Grenzen. Der Vorteil eines Schaltreglers besteht darin, dass der Wirkungsgrad sehr hoch ist.

Beispiel: Die Platine wird mit 24 Volt gespeist, die Ausgangsspannung wurde auf 12 Volt eingestellt, die Last am Ausgang beträgt 4A. Die Stromentnahme auf der eingespeisten 24V-Seite beträgt dann ca. 12V/24V/0,94 x 4A = 2,13A.


Die Parameter:

- DC Input: 5V - 32V

- DC Output: 0,8V - 30V einstellbar

- Spannungsstabilität 2,5%

- Strom I-Out: 0 - 5A einstellbar. Max., 75W. Bei hoher Dauerlast zusätzliche Kühlung / Kühlkörper erforderlich.

- Schaltfrequenz ca. 300 kHz

- 4 Schraubanschlussklemmen, Pin Definition: IN+ IN- / OUT+ OUT-

- 3 Betriebs-LEDs, Statusanzeige: Normalbetrieb ("In" und "Out") und "Strombegrenzung aktiv" .

- Maße ca. 51 x 26,3 x 14 mm


Ideal für Versuchsaufbauten, kleine Labornetzteile, Testreihen etc.


XL-4015 CC-CV Strom und Spannungsregler KSQ 32V 5A

Artikelnummer: 0749-CCCV-4015-RT

Stromregler, Spannungsregler, KSQ = elektronische Sicherung, Strombegrenzung, LED-Treiber, Laderegler, CC-CV-Regler, max. 5A / max. 30V / max. 75W. Konstantstromquelle, Strom und Spannung einstellbar, step down DC-DC Schaltregler, Spannungsregler mit Kurzschluss-Schutz. DC Buck converter, DC DC Schaltwandler. Regelbare Strombegrenzung. Regelt eine Gleichspannung auf eine niedrigere Gleichspannung herunter. Mit Schraubanschlussklemmen.
