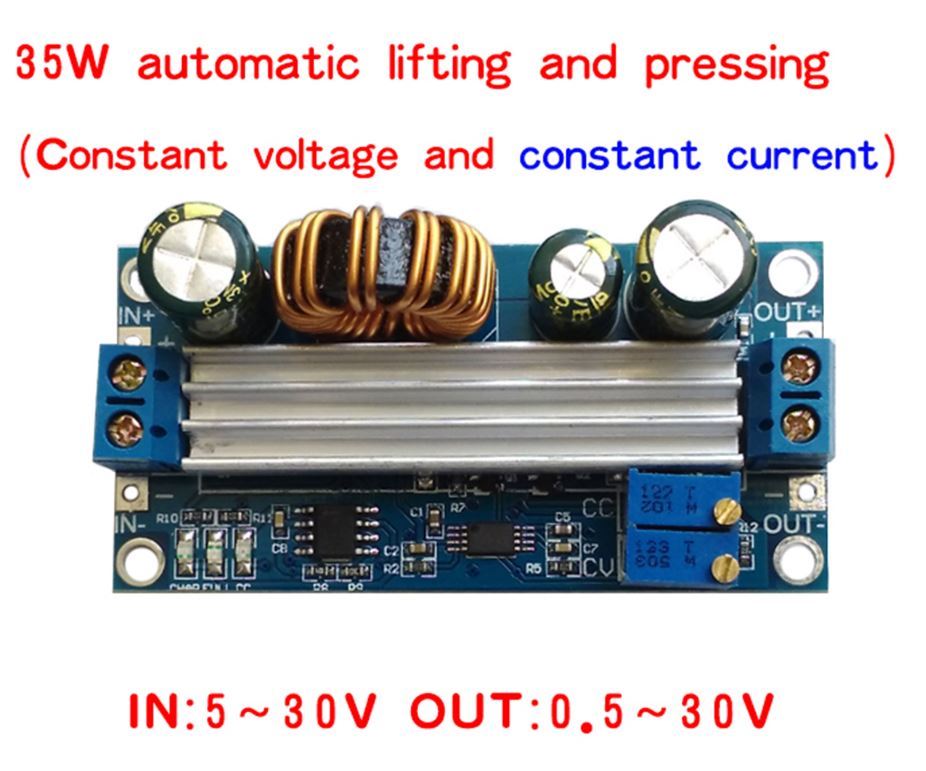

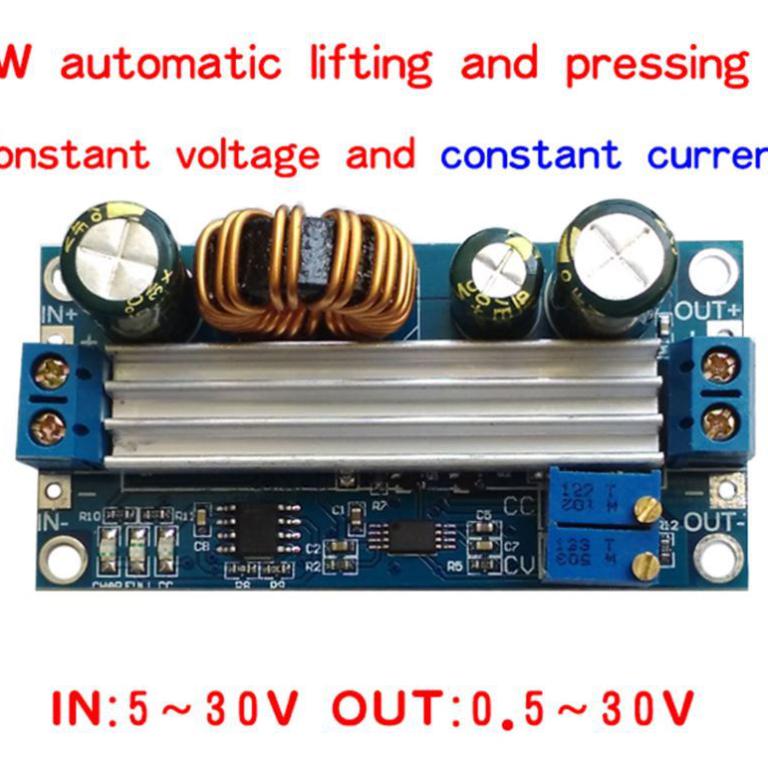

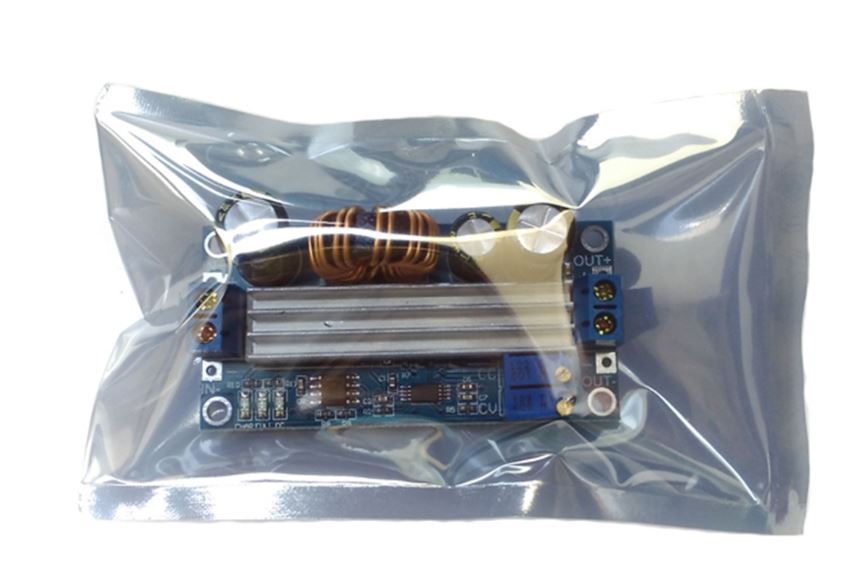

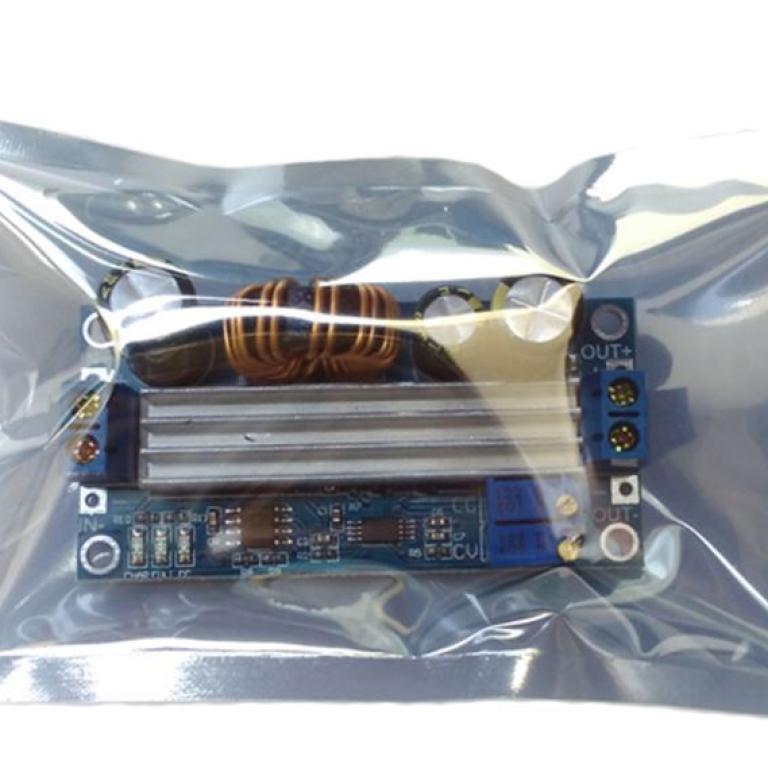

Einstellbarer Automatik- auf- und abwärts- Spannungsregler (auto step up / step down). DC-DC Spannungs- und Stromregler, Strom und Spannung einstellbar. KSQ, CC-CV. DC-IN: 5V-30V, DC-OUT: 0,5V-30V max. 4A / 60W
- Einstellbarer Strom- und Spannungsregler, auto Step up / down DC-DC Schaltregler, DC power supply. Häufige typ. Verwendung als LED-Treiber, Akku-Ladestromregler.
IN: 5V-30V / 4A max. / OUT: 0,5V-30V / 4A / 35W (kurzzeit max. 60W)
dc dc converter, einstellbare ausgangsspannung, buck boost wandler, Step up-down Gleichspannungswandler, DC Auf- / abwärtsregler, DC Spannungsregler, wandelt eine (fast) beliebige Gleichspannung in eine einstellbare Gleichspannung um.
(aus z.B. 24 Volt werden dann z.B. 12 Volt oder 15 Volt oder auch 30V..., die Ausgangsspannung kann stufenlos eingestellt werden).
- Ideal, wenn eine um z.B. 12V schwankende Quelle wie z.B. ein Akku, eine Autobatterie (schwankt z.B. zwischen 10,5V und 13,8V) , auf einen festen Wert (z.B. 12V, einstellbar) stabilisert werden soll. Der Regler gleicht die Schwankungen automatisch aus und liefert die eingestellte Spannung.
- der Baustein wandelt eine in den genannten Grenzen eingespeiste Gleichspannung mit moderner und effektiver Schaltungstechnik auf eine andere, einstellbare Gleichspannung herab oder herauf und hält diese stabil.
- Der Vorteil eines Schaltwandlers liegt darin, dass er für den Regelvorgang kaum mehr Leistung aufnimmt, als er abgibt.
- Hoher Wirkungsgrad (bis zu 92%) bei wenig Verlustleistung
- DC Input: ca. 5,0V - 30V / 4A max.
(Anm.: die max. Leistung liegt bei Eingangsspannungen unterhalb 8V bei ca. 15 W)
- DC Output: ca. 0,5V - 30V / 35 W (kurzzeitig max. 60 W) / Spannung stufenlos einstellbar
Anm.: die Eingangsspannung kann höher oder niedriger bzw. gleich der gewünschten Ausgangsspannung sein. Die Ausgangsspannung wird automatisch auf den eingestellten Wert geregelt und stabilisiert.
- DC Out Stromgrenze stufenlos einstellbar ca. 0A - 4A
Das setzt voraus, dass Sie den Minuspol (Masse, GND) der Eingangsspannung getrennt von dem Minuspol (Masse, GND) des Ausgangs halten! Insbesondere im KfZ-Bereich muss dem Thema Aufmerksamkeit gewidmet werden.
Anm.: der Strom wird den einmal eingestellten Maximalwert nicht überschreiten, auch nicht bei Last- oder Spannungsänderung.
Die eingestellten Werte bleiben auch nach dem Abschalten erhalten.
- Leistung IN: max. 60 W / bei hoher Dauerlast über 3A bzw. 35W ist ein Lüfter erforderlich. Ggf. "Fingertest" vornehmen ('heiss' kann für den Chip okay sein, 'schmerzhaft heiss' nicht mehr). Ein passender Ventilator kann z.B. sein: Ventilator . Beiliegender Kühlkörper muss aufgeklebt werden (selbstklebend).
- Schaltfrequenz ca. 180 kHz

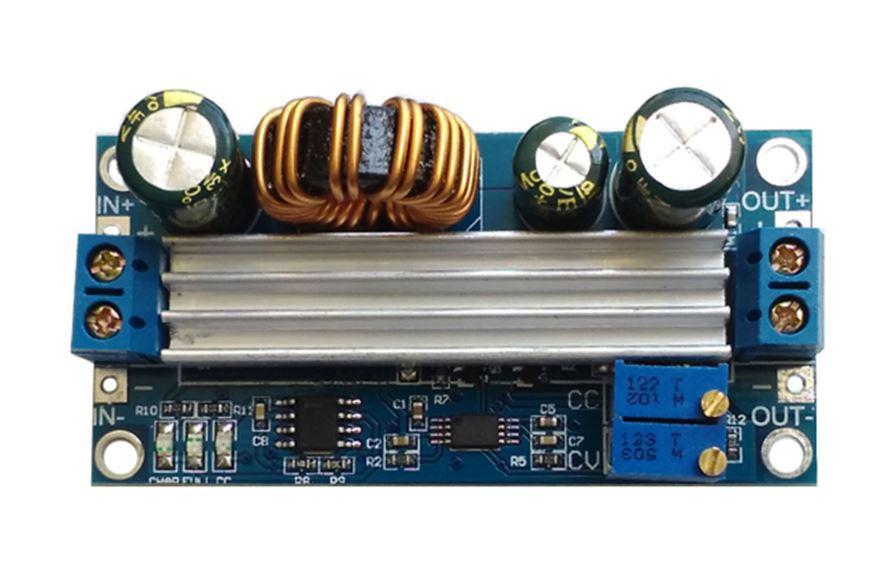

- 4 Schraubklemmanschlüsse. Pin Definition: IN+ IN- / OUT+ OUT- (= Eingang +, Eingang - / Ausgang +, Ausgang -)

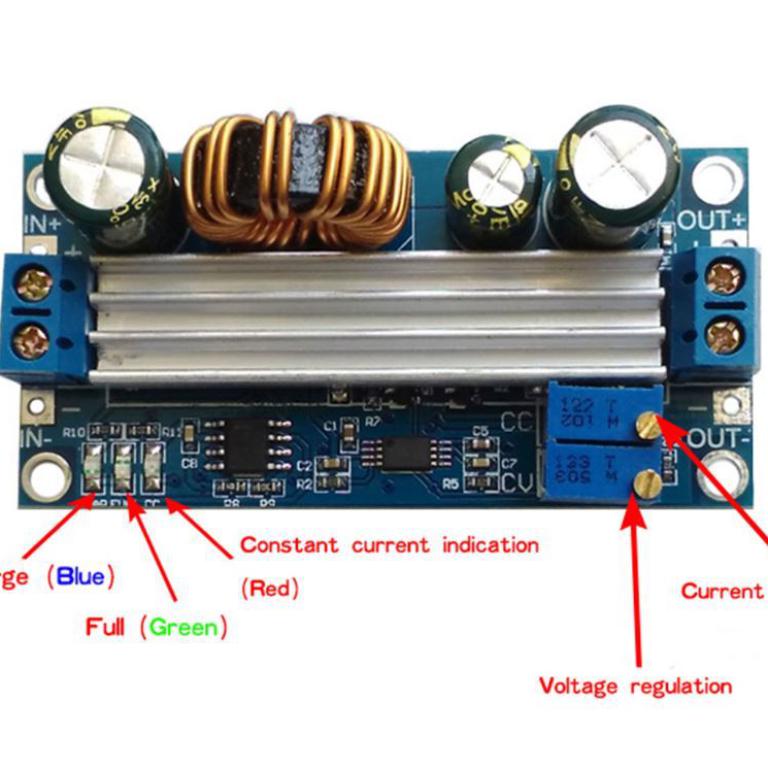

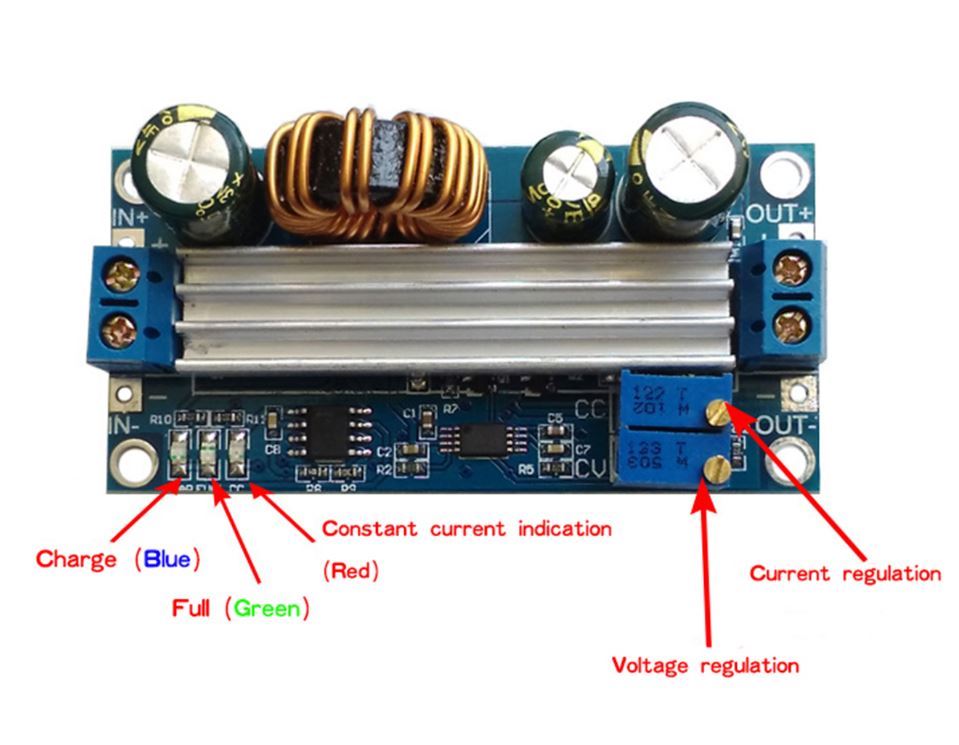

- Ein Vielgangpotentiometer für die Spannungseinstellung (CV)
- Ein Vielgangpotentiometer für die Stromeinstellung, Begrenzung (CC)
- Zul. Umgebungstemperatur: -40 C bis +85 C
- Maße L/B/H ca. 6,5 cm x 3,2 cm x 3,0 cm
Häufige Verwendung für Arduino u.a. Aufbauten, die besonders platzsparend und effektiv sein sollen. Besonders geeigent für Anwendungen, bei denen die Betriebsspannung am Eingang immer um den gewünschten Ausgangswert pendelt. Dieser Baustein kann das ausgleichen, da er automatisch die Spannung erhöht oder verringert.
Anwendungsbeispiel: für die Verwendung eines Akkupacks von 24 Volt wird die Spannung auf z.B. 12 Volt herabgewandelt, um z.B. eine starke LED für PKW-Anwendungen o.ä. zu speisen. Oder ein LKW mit einer 24-Volt Anlage soll eine 12V-Steckdose bekommen, um ein Navi zu betreiben oder es soll ein gängiges Kfz-Ladekabel für ein Handy o.ä. verwendbar werden usw. usw.. Ausgangsspannung ist natürlich wie oben angegeben einstellbar und wird stabil gehalten.
- Abbildung ähnlich, typisch, symbolisch
Einstellbarer Automatik- auf- und abwärts- Spannungsregler (auto step up / step down). DC-DC Spannungs- und Stromregler, Strom und Spannung einstellbar. KSQ, CC-CV. DC-IN: 5V-30V, DC-OUT: 0,5V-30V max. 4A / 60W
| Artikelnummer: | 0749-UD-30V4A-CC-CV |
Automatischer, einstellbarer DC Strom- und Spannungsregler. Kombinierter Auf- UND Abwärtsregler. IN: 5V-30V, max. 4A / U-Out einstellbar 0,5V-30V, 4A 35W / (60W mit Kühlung). Regelt automatisch auf den eingestellten Spannungswert 'rauf oder 'runter und stabilisiert ihn auch bei schwankender Eingangsspannung. Begrenzt außerdem auch auf den eingestellten Stromwert. Auto Buck-Boost / Step Up-down DC-DC Schaltwandler, Schaltregler.
