DC-DC Step-Up Aufwärts- Spannungsregler, Wandler, einstellbar, LED-Display, Schraubklemmen. 35V/9A/128W
128W/35V/9A/6A - Leistungsstarker DC-DC Boost Schaltwandler, Aufwärts Spannungsregler, Spannung stufenlos einstellbar.
Mit Schraubklemmen und digitalen Voltmeter (Anzeige zwischen Ein- und Ausgang umschaltbar)
- DC DC Aufwärtsregler, DC-DC Schaltreglermodul, DC Spannungswandler.
- Step-Up Gleichspannungswandler, wandelt eine kleinere Gleichspannung in eine höhere Gleichspannung um
Aus z.B. 5 Volt werden dann z.B. 12 Volt oder auch 15 Volt oder aus 12Volt werden 35 Volt usw., alles stufenlos regelbar.
- der Baustein wandelt eine in den genannten Grenzen eingespeiste Gleichspannung mit moderner und effektiver Schaltungstechnik auf eine einstellbare Gleichspannung hoch und hält diese stabil.
- ein hoher Wirkungsgrad (ca. 85%-96%) bedeutet wenig Verlustleistung, damit auch eine möglichst geringe Belastung der Quelle (i.B. interessant bei Akkubetrieb)
In dieser Ausführung: erhöhter Strombereich bis max. ca. 6A Out (9A In)
Das praktische an dieser Ausführung ist sowohl das digitale Voltmeter mit LED Anzeige als auch die Schraubklemmanschlüsse.
Ideal für häufig veränderliche Versuchsaufbauten, für Experimente oder den Aufbau eines kleinen Labornetzteiles etc. Der erhöhte Strombereich bis ca. 6A/9A max. reicht auch für viele "anspruchsvollere" Aufgabenstellungen.
Die 3-stellige digitale Spannungsanzeige erfolgt z.B. in der Form: "12.2" für 12,2 Volt, Auflösung 0,1V. Für "zuverlässige" Messungen ist eine Eingangsspannung von min. ca. 5-6V erforderlich. Anm.: es dient lediglich der Überschaubarkeit, es handelt sich nicht um ein Präzisionsmessgerät.
Das digitale Voltmeter ist zwischen Ein- und Ausgang einfach und schnell per Tastendruck umschaltbar oder auch komplett abschaltbar (Taste drücken und halten), der Status wird per LED angezeigt. Optimal, um sich von der zugeführten und der ausgangsseitig erzeugten Spannung ein ungefähres, schnelles Bild zu machen.
- DC Input: ca. 3V - 35V / max. 9 A
- DC Output: ca. 3,5V - 35V stufenlos einstellbar, Spindeltrimmer mit ca. 15 Umdrehungen
- Strom Out: typ. 4A (6A max.) - bei hoher Last ist zusätzliche Kühlung (Lüfter) erforderlich. Beiliegender Kühlkörper muss aufgeklebt werden (selbstklebend).
- Leistung typ. 65W (max. 128W, wenn Ein- und Ausgangsspannung größer als 20V sind)
- Schaltfrequenz ca. 400 kHz
- 4 Schraubklemmanschlüsse, Pin Definition: IN+ IN- / OUT+ OUT-
- Zul. Umgebungstemperatur: -40 C bis +85 C
- Maße ca. 6,7 cm x 3,4 cm x 2 cm
- Die Platine ist mit einer Überstromabschaltung (>14A) für Kurzschlüsse versehen, in einigen Fällen kann es daher erforderlich sein, zuerst die Platine einzuschalten und erst dann die Last daran anzuschließen. Ansonsten kann es bei hoher Belastung aufgrund von Einschaltstromspitzen vorkommen, dass die Platine unmittelbar nach dem Einschalten automatisch abschaltet. Dann die Stromversorgung trennen und wie beschrieben vorgehen.
- Die genannten Ströme können dauerhaft nicht bei gleichzeitig "hohen" Spannungen abgefordert werden. Das rechnerische Produkt aus Spannung und Strom ergibt die Leistung in Watt (P=UxI). Die maximal zulässige Leistung beträgt 128 Watt, wobei sowohl der max. zulässige Eingangsstrom als auch der max. zulässige Ausgangsstrom als Grenzen beachtet werden müssen.
- Prüfen sie i.B. zu Angfang gelegentlich die Wärmeentwicklung, "warm" ist kein Problem, "zu heiß" für die Finger ist i.d.R. auch zu heiss für die Elektronik. Ggf. kleinen Lüfter vorsehen.
Häufige Verwendung für Arduino u.a. Aufbauten, die besonders platzsparend und effektiv sein sollen.
Anwendungsbeispiel: für die Verwendung eines Akkupacks von 4,8 Volt wird die Spannung auf z.B. 9 Volt hochgewandelt, um z.B. ein Arduino Board o.ä. zu speisen. Oder ein Motorroller mit einer 6-Volt Anlage soll eine 12V-Steckdose bekommen, um ein Navi zu betreiben oder es soll ein gängiges Kfz-Ladekabel für ein Handy o.ä. verwendbar werden usw. usw..
Wirkungsgrad gemessen (LED DVM off):
IN 5,0 V 12 V/1A/12 Watt 94.1%
IN 5,0 V 12 V/2A/24 Watt 93.1%
IN 7,4 V 12 V/1A/12 Watt 95.4%
IN 7,4 V 12 V/2A/24 Watt 94.8%
IN 7,4 V 18 V/1A/18 Watt 94.5%
IN 7,4 V 18 V/2A/36 Watt 94.2%
IN 7,4 V 18 V/3A/54 Watt 93.8%
IN 12 V 18 V/1A/18 Watt 96.1%
IN 12 V 18 V/2A/36 Watt 95.5%
IN 12 V 18 V/3A/54 Watt 94.3%
IN 18 V 24 V/1A/24 Watt 96.5%
IN 18 V 24 V/2A/48 Watt 96.2%
IN 18 V 24 V/3A/72 Watt 95.7%
IN 24 V 32 V/3.5A/112 Watt 96.4%

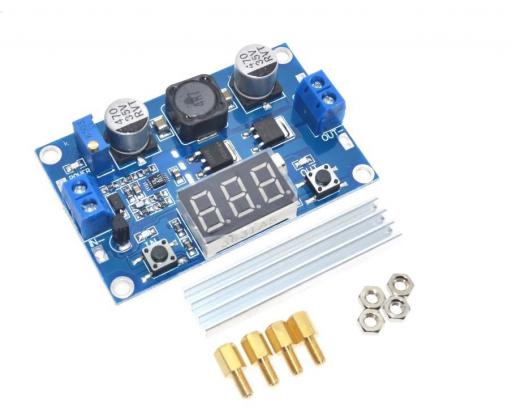

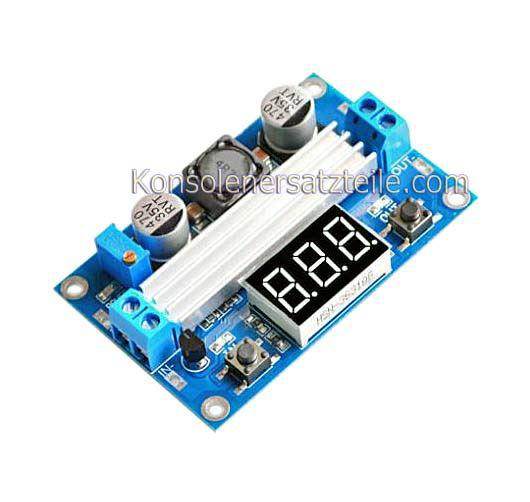

- Abbildung ähnlich
DC-DC Step-Up Aufwärts- Spannungsregler, Wandler, einstellbar, LED-Display, Schraubklemmen. 35V/9A/128W
| Artikelnummer: | 0748-1871 |
DC IN: 3V-35V max. / 128W / 9A - DC OUT: ca. 3,5V - 35V / max. 6 A. DC-DC Boost Converter, regelbarer DC DC Step-up boost Schaltwandler mit LED Voltmeter (zwischen Ein- und Ausgang umschaltbar) sowie mit Schraubklemmen ausgestattet. Wandelt eine kleinere DC Spannung in eine höhere DC Spannung um.
15,98 €
Inkl. 19 % USt. zzgl. Versand
- Ab 2 St: 15,18 €
- Ab 3 St: 14,86 €
- Ab 5 St: 14,38 €
Ab Lager
