DC Spannungsregler, Stromregler, Abwärtsregler. Strom und Spannung einstellbar, CC-CV. KSQ, 40V / 20A / 300W max.

Name: DC Spannungsregler, Stromregler, Abwärtsregler. Strom und Spannung einstellbar, CC-CV. KSQ, 40V / 20A / 300W max.
SKU: 0749-P300-20A-CC-CV
Price: 22.98 EUR
Availability: InStock

Sie sind hier: Konsolen Ersatzteile - Technischer Handel » Elektronik, Strom- und Spannungsregler, KSQ, LED

Einstellbarer DC Spannungsregler - Stromgrenze (KSQ Funktion) und Spannung sind einstellbar.
DC DC Abwärtsregler, Step down, Schaltspannungswandler, Stromkonstanter, (bedingter) Kurzschlussschutz. Gleichspannung. CC-CV-Regler mit Schraubanschlussklemmen, Konstantstromquelle, LED-Treiber, Laderegler, stufenlos regelbare Ausgangsspannung und stufenlos regelbarer Ausgangsstrom. DC-DC Schaltreglermodul, DC Spannungswandler, Konstantstromquelle, Konstantstromregler.

Maximalwerte: IN: 40V, OUT 20A, 300W total

Wandelt eine Gleichspannung auf eine niedrigere, einstellbare Gleichspannung herunter und begrenzt ebenfalls auch die Stromhöhe auf einen einstellbaren Wert. Das Einsetzen der Strombegrenzung wird durch eine LED signalisiert.
Mit Schraubanschlussklemmen.

- Kann z.B. als Laderegler für z.B. LiIo / LiPo (oder andere) Akkus verwendet werden, dafür Strom- und Spannungsgrenze Akku-bezogen einstellen.

- Weitere Verwendungsmöglichkeit als LED-Treiber. Bei LEDs ist der erlaubte Betriebsnennstrom die zu beachtende Größe. Der Strom muss bei LEDs begrenzt werden, da bereits geringe Spannungsschwankungen große Stromschwankungen hervorrufen und die LEDs gefährden können.

- der Baustein wandelt eine in den genannten Grenzen eingespeiste Gleichspannung mit moderner und effektiver Schaltungstechnik auf eine einstellbare Gleichspannung herunter und hält diese stabil.

- ein hoher Wirkungsgrad (ca. 85%-95%) bedeutet wenig Verlustleistung und damit auch eine möglichst geringe Belastung der Quelle (i.B. interessant bei Akkubetrieb)

Ideal für häufig veränderliche Versuchsaufbauten, für Experimente oder den Aufbau eines kleinen Labornetzteiles etc.. Der hohe Ausgangsstrombereich reicht für viele "anspruchsvollere" Aufgabenstellungen.

- Kurzschlussschutz aufgrund der Strombegrenzung (sofern im Kurzschlussfall die Grenzwerte nicht dauerhaft überschritten werden).

Aus z.B. 12 Volt werden dann z.B. 5 Volt oder eine andere Spannung innerhalb der genannten Grenzen. Der Vorteil eines Schaltreglers besteht darin, dass der Wirkungsgrad sehr hoch ist.

Beispiel: Die Platine wird mit 24 Volt gespeist, die Ausgangsspannung wurde auf 12 Volt eingestellt, die Last am Ausgang beträgt 4A. Die Stromentnahme auf der eingespeisten 24V-Seite beträgt dann ca. 12V/24V/0,94 x 4A = 2,13A.

Die Parameter:

- DC Input: 6 Volt - 40 Volt
(U-In muss min. 1V größer als U-Out)

- DC Output: 1,2V - 35V einstellbar

- Strom I-Out: 0,2A - 20A - Begrenzungeinstellbar, 15A dürfen nur kurzzeitig überschritten werden. Insofern ist die Kurzschlussfestigkeit nur bedingt.

- Max. 300W (mit ext. Lüfter). Bei hoher Dauerlast zusätzliche Kühlung / Lüfter erforderlich.

- typ. Ripple = 50mV bei Input 24V und Output 12V / 5A

- Spannungsstabilität 1 %

- Lastausregelung 1 %

- Leerlaufstrom typisch 20mA

- Schaltfrequenz ca. 300 kHz

- Wirkungsgrad bis 95%

- 4 Schraubanschlussklemmen, Pin Definition: IN+ IN- / OUT+ OUT-

- 1 Duo-LED (rot / grün), Statusanzeige rot: Ausgang ist belastet, grün: Laststrom ist kleiner als 0,1 x eingestellter Stromgrenze (interessant für Akkuladung).

- sofern vorhanden, kann der Ausgang der Platine mit dem Schiebeschalter (ON/OFF) ein- bzw. ausgeschaltet werden

- Die Minus-Anschlüsse für Ein- und Ausgang müssen voneinander "getrennt" bleiben und dürfen nicht zusammengelegt werden.

- 2 große Kühlkörper

- Maße ca. 60 x 53 x 28 mm

Ideal für Versuchsaufbauten, Ladegeräte, LED-Treiber, Labornetzteile, Testreihen etc.

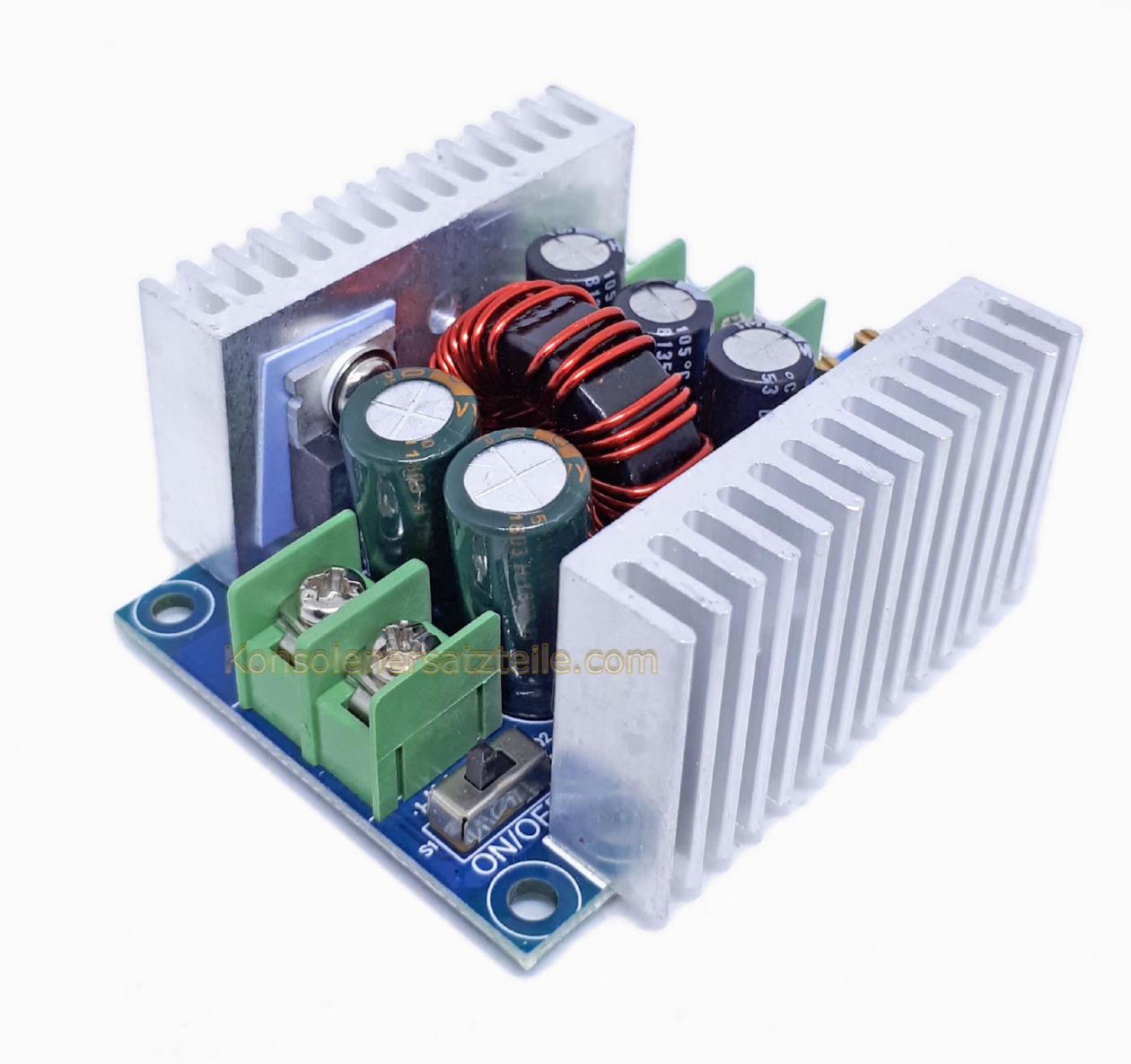

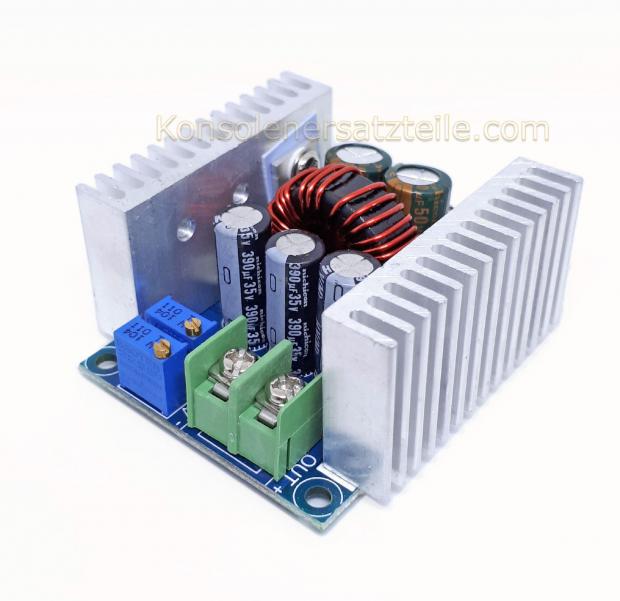

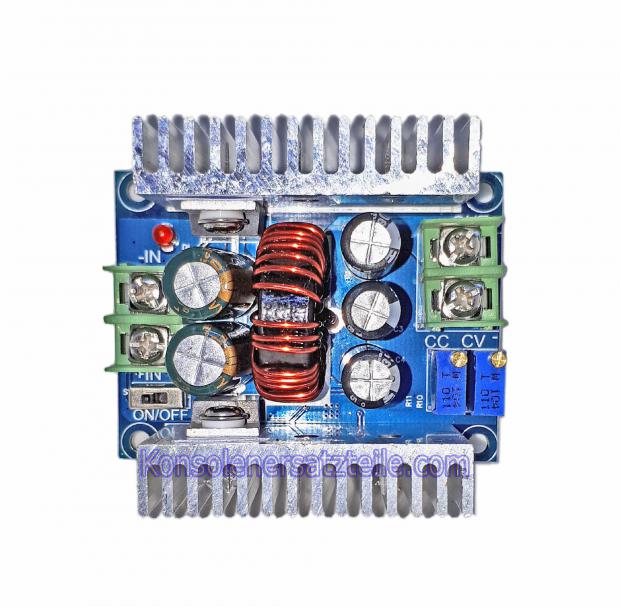

- Abbildung ähnlich -
