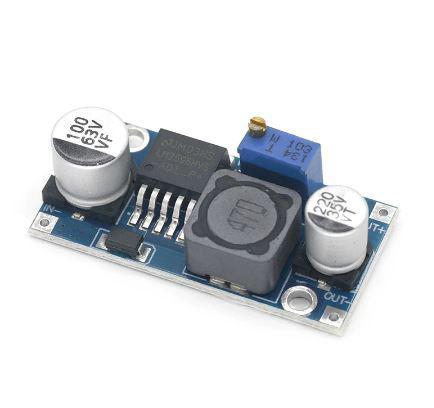

LM2596HVS Spannungsregler, Abwärtsregler, Schaltregler einstellbar, IN 4,5V-50V / Out 3V-35V / max. 15W
LM2596-HVS, einstellbarer Spannungsregler, Step down DC-DC Schaltregler, DC power supply
(lm2596hvs dc-dc step-down-schaltregler, Step-down Gleichspannungswandler, Bulk Switch Power Supply Modul)
Aus einer größeren Gleichspannung wird eine kleinere, einstellbare Spannung erzeugt. Der Vorteil eines Schaltreglers besteht darin, dass der Wirkungsgrad sehr hoch ist. Beispiel: Die Platine wird mit 20 Volt gespeist, die Ausgangsspannung wurde auf 12 Volt eingestellt, die Last am Ausgang beträgt 1A. Die Stromentnahme auf der 20V-Seite beträgt dann ca. 12V/20V/0,92 = 0,65A.
- DC Schaltreglermodul, DC Spannungswandler Regelbaustein inkl. Beschaltung auf kleiner Platine untergebracht
- der Baustein wandelt eine in den genannten Grenzen eingespeiste Spannung mit moderner und effektiver Schaltungstechnik auf eine einstellbare Spannung herunter und hält diese stabil.
- Hoher Wirkungsgrad (bis zu 92%) bei wenig Verlustleistung
- DC Input: 4,5-50V
- DC Output: 3V-35V einstellbar
- Strom Out: typ. 2A, 3A / 10W (max.), bei hoher Dauerlast Kühlkörper erforderlich.
- Spannungsstabilität / Lastausregelung ca. 1%
- Ripple max. ca. 30mV
- Schaltfrequenz ca. 150 kHz
- Lötanschlüsse, Pin Definition: IN+ IN- / OUT+ OUT-

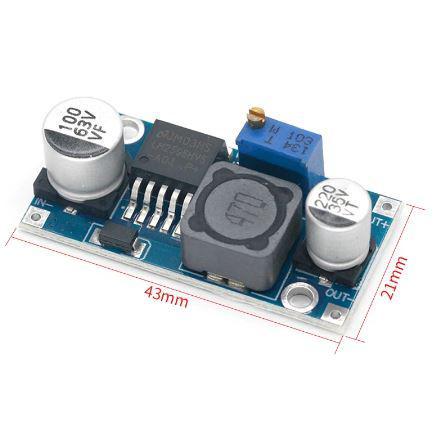

- Maße ca. 4,3 cm x 2,1 cm x 1,4 cm
- Zul. Umgebungstemperatur: -40 C bis +85 C
- 2 Befestigungsbohrungen
- Abbildung ähnlich
LM2596HVS Spannungsregler, Abwärtsregler, Schaltregler einstellbar, IN 4,5V-50V / Out 3V-35V / max. 15W
| Artikelnummer: | 0745-LM2596-HVS |
DC DC Step down Schaltwandler für hohe Spannungen, LM2596HVS Schaltregler 4,5V-50V / Out 3V-35V / 10W, 3A max., regelt einstellbar von z.B. 12 Volt auf z.B. 5 Volt herunter, Abwärtsregler, einstellbarer Spannungsregler, Spannungswandler DC-DC, Schaltreglermodul hoher Effizienz, Step down power supply.
9,98 €
Inkl. 19 % USt. zzgl. Versand
- Ab 2 St: 9,48 €
- Ab 3 St: 9,28 €
- Ab 5 St: 8,98 €
Ab Lager
