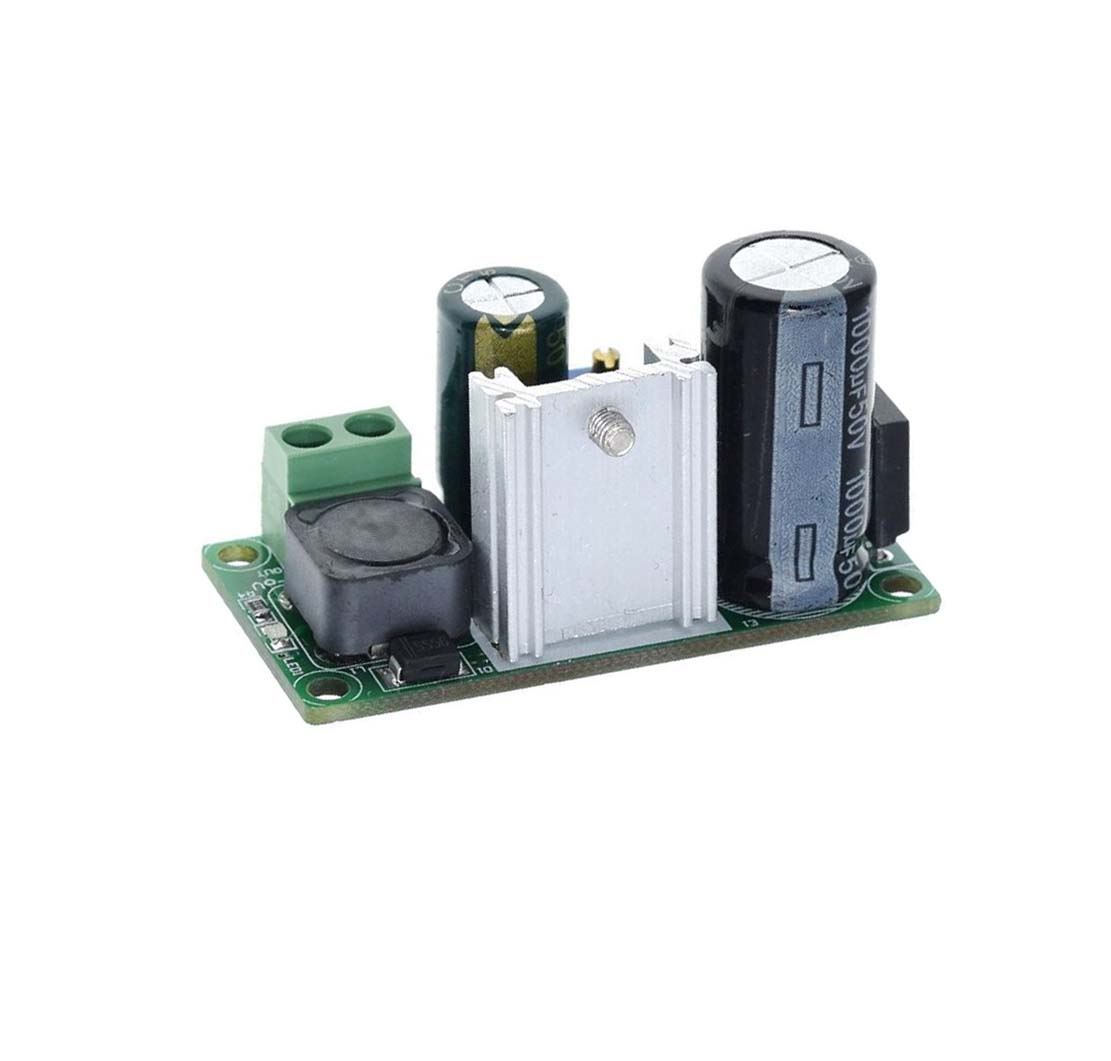

AC / DC Spannungsregler mit Gleichrichter, DC Spannung einstellbar, LM2596HVS Abwärtsregler, Schaltregler, Wechselspannung IN: AC 5V ~ 30V / OUT: DC 3V-33V / max. 3A/15W

Einstellbarer Spannungsregler mit eingebautem Gleichrichter, Step down AC-DC Schaltregler, AC/DC power supply
(lm2596hvs dc-dc step-down-schaltregler, Step-down Gleichspannungswandler, Bulk Switch Power Supply Modul)

- AC/DC Spannungswandler Regelbaustein inkl. Brückengleichrichtung und Glättung, Kontroll-LED usw. kompakt auf einer Platine untergebracht.

Aus einer größeren Wechsel- oder Gleichspannung wird eine kleinere, einstellbare Spannung erzeugt. Der Vorteil eines Schaltreglers besteht darin, dass der Wirkungsgrad sehr hoch ist. Beispiel: Die Platine wird mit 20 Volt gespeist, die Ausgangsspannung wurde auf 12 Volt eingestellt, die Last am Ausgang beträgt 1A. Die Stromentnahme auf der 20V-Seite beträgt dann ca. 12V/20V/0,92 = 0,65A.


- Wird gelegentlich auch im Modellbau (z.B. Eisenbahnbau) benötigt, um den Wechselspannungstrafo anzapfen zu können, um letztlich dann Gleichstromverbraucher betreiben zu können. Die Platine ist praktisch, um z.B. einen 12V-DC-LED-Streifen an eine Wechselspannungsquelle (Trafo) mit z.B. 24V AC anzuschließen.

Die Platine verfügt über eine Gleichrichter-Anzapfung (Vi+ und Vi-), die mittels gebohrten Lötaugen zugänglich ist. Dadurch kann bei Bedarf auch nur der Gleichrichterausgang angezapft werden. An gleicher Stelle kann aber auch eine Gleichspannung (je nach Ausstattung des Kondensators bis max. 50V DC) eingespeist werden, die dann auf den gewünschten Wert heruntergeregelt wird. Sofern die Platine bei Einspeisung einer Gleichspannung (anstatt einer Wechselspannung) mit hoher Leistung betrieben werden soll, empfiehlt es sich, die Gleichspannung an dieser Stelle anstatt am AC-Eingang einzuspeisen, da ansonsten der Gleichrichter asymmetrisch betrieben wird und überlastet werden kann.

Anm.: eine Sinus-Wechselspannung besitzt aufgrund der Welligkeit Spitzenwerte, die das 1,41-fache der AC-Nennspannung betragen. Nach Gleichrichtung und Glättung steht der Spitzenwert also auch am Regler bzw. Kondensator an. Daher darf der Nennwert der eingespeisten Wechselspannung nur um den genannten Faktor geringer sein, als es eine Gleichspannung sein darf. Bei eingespeisten 30V AC ergibt sich also Gleichspannungsspitzenwert von ca. 42V. Die Leerlaufspannung eines unbelasteten Trafos ist häufig noch deutlich höher, bitte beachten! Am besten vor Anschluss nachmessen.

- der Baustein wandelt eine in den genannten Grenzen eingespeiste Spannung mit moderner und effektiver Schaltungstechnik auf eine einstellbare Spannung herunter und hält diese stabil.

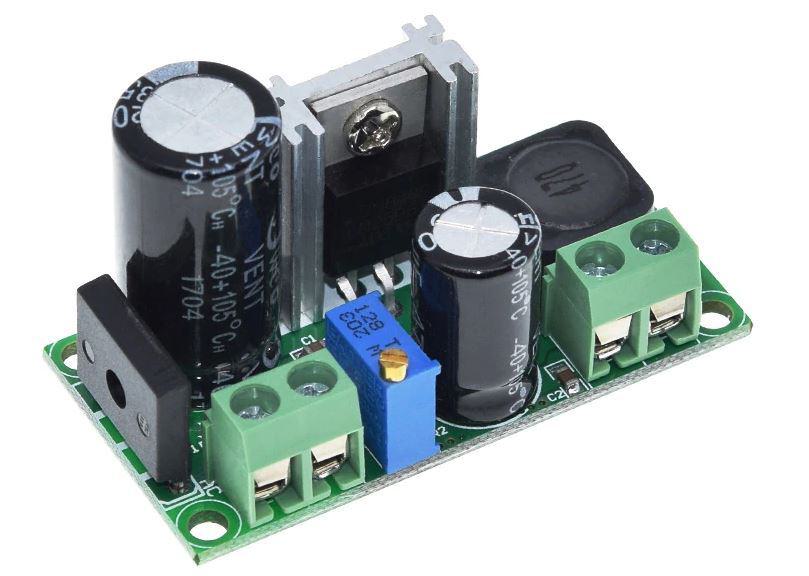

Eingestellt wird die Spannung an der kleinen Messingschraube an dem "blauen Klotz" (Spindeltrimmer). Dieses Trimmpotentiometer lässt eine sehr feine Einstellung zu, da sich der gesamte Stellbereich über ca. 15 Umdrehungen erstreckt. Entsprechend viel muss also ggf. auch gedreht werden, um eine starke Veränderung vorzunehmen.


- Hoher Wirkungsgrad (bis zu 92%) bei wenig Verlustleistung

- DC Input: 5V-50V (max.) oder AC Input: 5V-30V (max.)

- DC Output: 3V-33V einstellbar
(nie höher als ca. 2V unterhalb der Eingangsspannung)

- Strom Out: typ. 2A
(3A max. kurzztg bzw. 15W max. kurzztg.), bei hoher Dauerlast zusätzliche Kühlung (Ventilator) erforderlich.

- Spannungsstabilität / Lastausregelung ca. 1%

- Ripple max. ca. 30mV

- Schaltfrequenz ca. 150 kHz

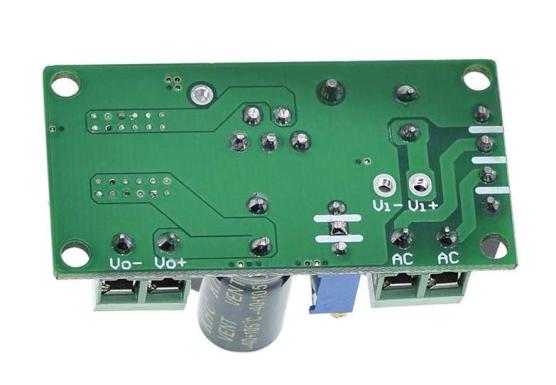

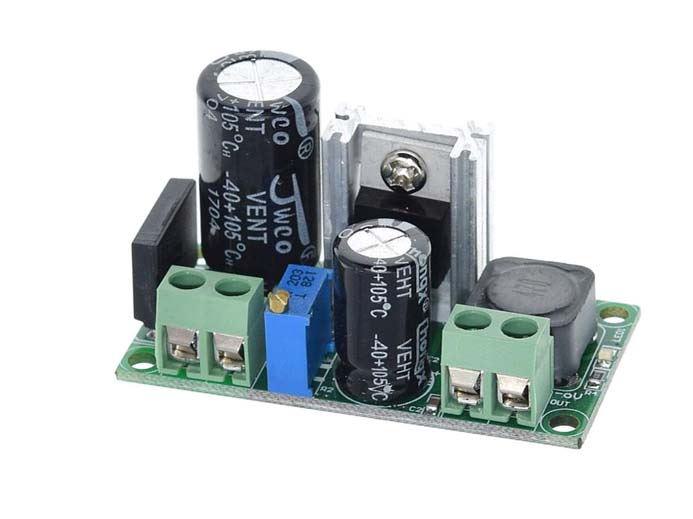

- Klemm- bzw. Lötanschlüsse, Pin Definition:
AC AC = Wechselspannungseingang
V1 + = Gleichrichterausgang Pluspol (oder Einspeisepunkt für DC+)
V1 - = Gleichrichterausgang Minuspol (oder Einspeisepunkt für DC-)
Vo + = DC Reglerausgang Pluspol +
Vo - = DC Reglerausgang Minuspol -


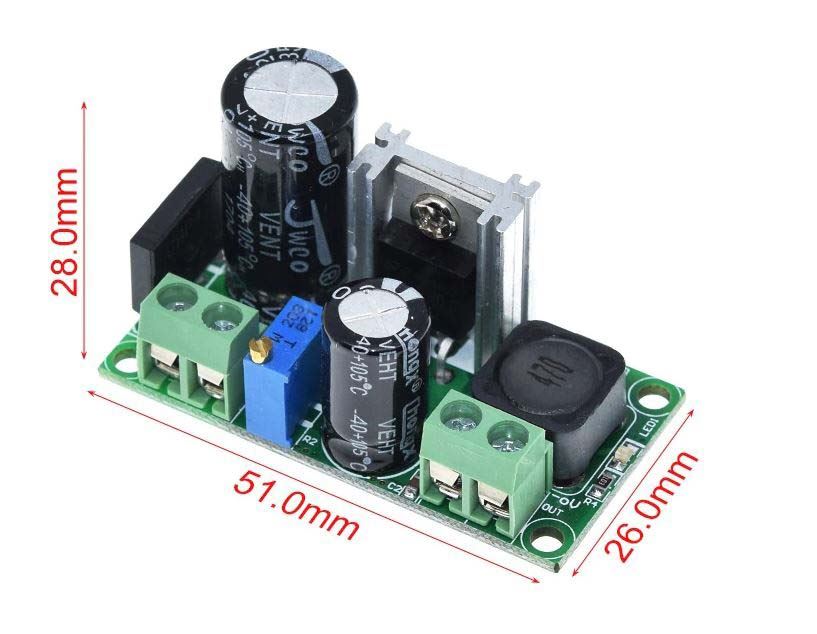

- Maße ca. 5,1 cm x 2,6 cm x 2,8 cm

- Zul. Umgebungstemperatur: -40 C bis +85 C

- 4 Befestigungsbohrungen


- Abbildung ähnlich, typisch
