AC / DC Gleichrichter mit Glättung, Filter, Power LED Wechselspannung IN: AC bis ~ 17,5V / OUT: DC bis ca. 25V / max. 8A
Anschlussfertige Platine mit Gleichrichter, Glättung, Power LED, Klemmblöcken für den Anschluss. DC-Out max. 25V / 8A
(AC/DC power supply, AC-DC Konverter)
Diese Gleichrichterplatine dient dazu, aus einer Wechselspannung (AC) eine Gleichspannung (DC) zu formen und diese Spannung zu glätten.
Aus einer Wechselspannung (AC, typischerweise von einem Netztrafo kommend) wird eine Gleichspannung (DC) erzeugt, deren Höhe unmittelbar von der Höhe der eingespeisten Wechselspannung abhängt. Der DC-Wert am Ausgang der Brückengleichrichtung errechnet sich überschlägig, indem man die Höhe der Wechselspannung mit 1,414 multipliziert. Aus ca. 17,5V AC ergibt sich so z.B. eine Spannung von ca. 25V DC, was dem maximal zulässigen Wert für diese Platine ("Elko") entspricht.
Anm.: wenn Sie die Platine für eine höhere Spannung benötigen, können Sie ggf. den 25V-Kondensator austauschen.
Wenn Sie eine konstante Ausgangsspannung benötigen (also möglichst unabhängig von der Höhe der eingespeisten Spannung und von Lastschwankungen) benötigen Sie außerdem einen für Ihr Projekt geeigneten Spannungsregler, den Sie ebenfalls in unserem Shop finden.
Anm.: eine Sinus-Wechselspannung besitzt aufgrund der Welligkeit Spitzenwerte, die das 1,41-fache der AC-Nennspannung betragen. Nach Gleichrichtung und Glättung steht der Spitzenwert also unmittelbar auch am Kondensator bzw. Ausgang an und sinkt erst bei und durch eine Belastung ab. Daher muss der Nennwert der eingespeisten Wechselspannung mind. um den genannten Faktor geringer sein, als es der maximal zulässigen Gleichspannung entspricht. Bei eingespeisten 17,5V AC ergibt sich also ein Gleichspannungsspitzenwert von ca. 25V. Die Leerlaufspannung eines unbelasteten Trafos ist häufig noch deutlich höher, bitte beachten! Am besten vor Anschluss nachmessen.
Wenn Sie z.B. vorhaben, eine Gleichspannung von DC 12V zu erzeugen, benötigen Sie einen Trafo, der mindestens diese AC-Spannung auch liefert. Beim Trafo wird die typisch als "Nennspannung" bezeichnet, die Leerlaufspannung und die Spitzenwerte liegen aber deutlich darüber! Im Beispiel der gewünschten 12V DC genügt also ein Trafo mit der Nennspannung 12V AC.
Die Platine verfügt über diese Klemm- bzw. Lötanschlüsse (Unterseite):
- Input (AC AC) = Wechselspannungseingang
- Output + = DC Gleichrichterausgang Pluspol
- Output - = DC Gleichrichterausgang Minuspol
Die Werte:
- V-IN: AC Input: bis 17,5 V
- DC Output: ca. max. 25V (hängt ab von V-IN)
- I-OUT, DC Strom Out: Vermögen bis typ. 8,0A (der tatsächlich fließende Strom ist bekanntermaßen last- und spannungsabhängig).
- Maße ca. 5,0 cm x 1,9 cm x 2,3 cm
- Zul. Umgebungstemperatur: -40 C bis +85 C
- 4 Befestigungsbohrungen

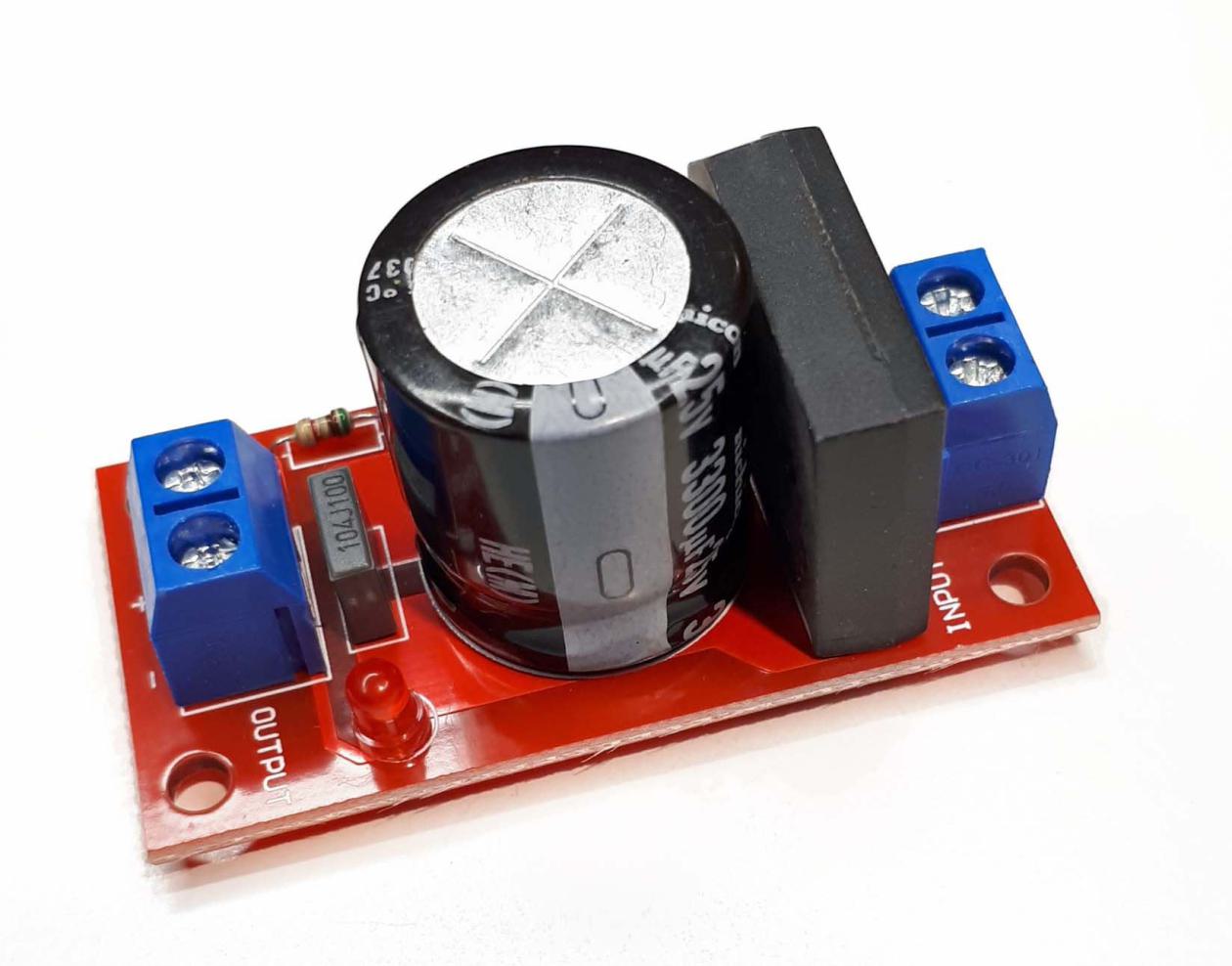

- Abbildung ähnlich, typisch
AC / DC Gleichrichter mit Glättung, Filter, Power LED Wechselspannung IN: AC bis ~ 17,5V / OUT: DC bis ca. 25V / max. 8A
| Artikelnummer: | 0745-AC-DC-25-8 |
Anschlussfertige Platine mit Brückengleichrichter, Glättung, Power LED, Klemmblöcken für den Anschluss. AC-DC Konverter. IN: AC bis ~ 17,5V / OUT: DC bis ca. 25V / max. 8A
9,98 €
Inkl. 19 % USt. zzgl. Versand
- Ab 2 St: 9,48 €
- Ab 3 St: 9,28 €
- Ab 5 St: 8,98 €
Ab Lager
