DC-DC Step-Up Aufwärts- Spannungsregler und Stromregler, CC-CV, I-Begrenzung einstellbar 0,2A-12A KSQ. IN 8,5V-50V, OUT 10V-60V / 400W max.
Aufwärtswandler, Step-Up DC-DC Boost Spannungswandler 400W - inkl. Kühlkörper und Schraubanschlussklemmen- fertig montiert.
- DC-DC Schaltreglermodul, DC Spannungswandler dc-dc-wandler, boost wandler, Step-Up Gleichspannungswandler, dc dc boost converter, DC Aufwärtsregler

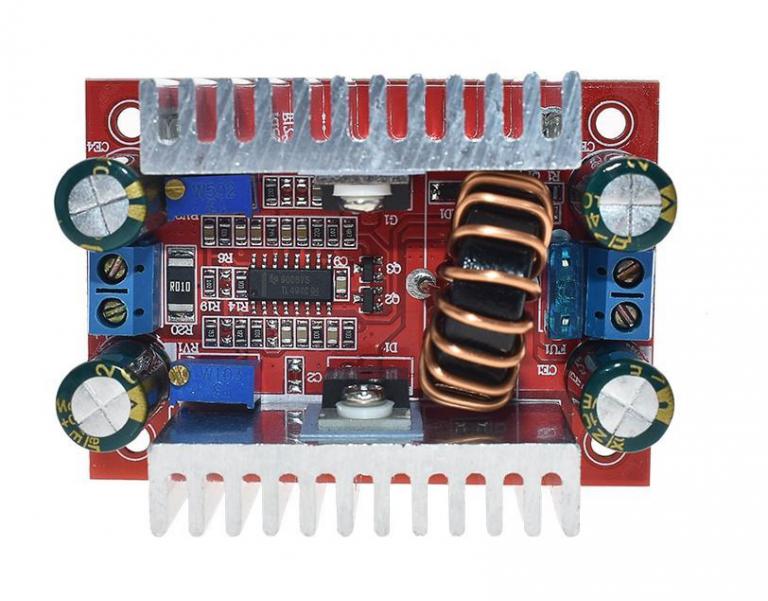

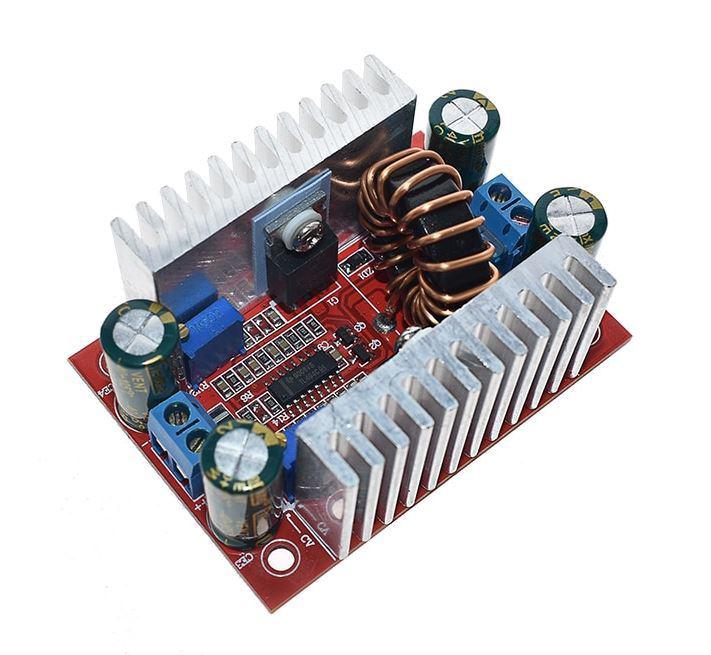

Anschlussfertig aufgebauter Regelbaustein inkl. Schraubklemmen und starken Kühlkörpern auf Platine.
- der Baustein wandelt eine in den genannten Grenzen eingespeiste Gleichspannung mit moderner und effektiver Schaltungstechnik auf eine einstellbare Gleichspannung hoch und hält diese stabil. D.h. aber auch, dass die Ausgangsspannung bei diesem Regler (reiner Aufwärtsregler) nie kleiner als die Eingangsspannung geregelt werden kann.
- aus z.B. 12 Volt werden dann z.B. 30 Volt oder 50 Volt oder oder ... - Eingang variabel, Ausgang stufenlos einstellbar.
- Außerdem ist der Strom mittels Regler begrenzbar, ideal also um z.B. einen Akku zu laden oder eine LED zu betreiben oder auch um einen Kurzschluss am Ausgang in seine Grenzen zu weisen.

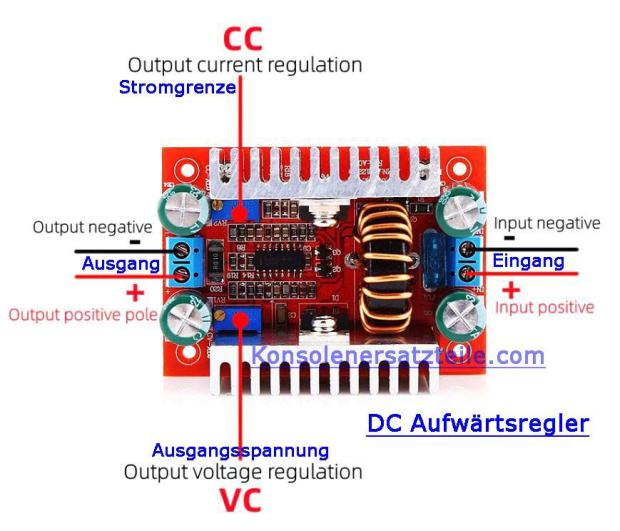

- 2 Stellregler, einer für die Ausgangsspannung, einer für die Stromobergrenze.
Anm.: es handelt sich um einen reinen Aufwärtsregler, die Ausgangsspannung kann unter regulären Betriebsbedingungen also nicht kleiner als die Eingangsspannung werden. Daraus folgt, dass sich der minimale Ausgangsstrom rechnerisch aus der Eingangsspannung und dem Lastwiderstand ergibt, gemäß Ohmschen Gesetz also I=U/R.
(Je höher der Widerstand, desto kleiner der Strom und je höher die Spannung, desto höher der Strom.)
- Input 8,5V-50V / 15A (MAX)
(auf der Platine befindet sich eine 15A Schmelzsicherung)
- Output 10V-60V / 12A (MAX)
- Stromobergrenze einstellbar auf max. 12A
- Leistung 400W max.
- bei hoher Dauerlast (8A) zusätzliche Belüftung erforderlich, es muss ggf. dann ein Lüfter vorgesehen werden.
- Hoher Wirkungsgrad (bis zu 85%) bedeutet wenig Verlustleistung und wenige verlorene Energie
- 4 Schraubanschlussklemmen für Ein- und Ausgang, Pin Definition: IN+ IN- / OUT+ OUT-
- Zul. Umgebungstemperatur: -40 C bis +85 C

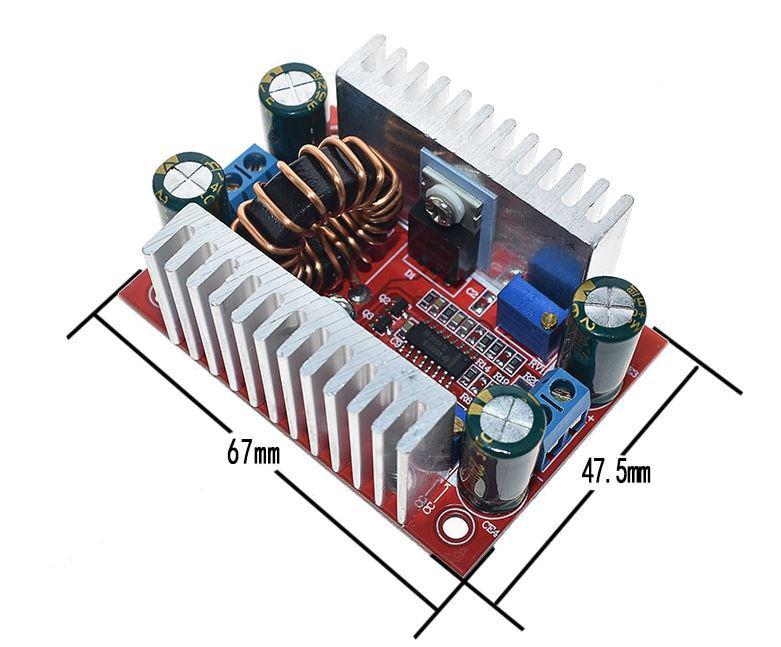

- Maße ca. 4,7 cm x 6,7 cm x 3,0 cm
DC-DC Step-Up Aufwärts- Spannungsregler und Stromregler, CC-CV, I-Begrenzung einstellbar 0,2A-12A KSQ. IN 8,5V-50V, OUT 10V-60V / 400W max.
| Artikelnummer: | 0749-400-CCCV-UP |
DC-DC Step Up Boost CC-CV Spannungswandler 10-60V / 400W. Einstellbarer Spannungsregler Aufwärtsregler, Input 8,5V-50V, 15 Amp. max. / Output 10V-60V max. 12A / 400W. Stromgbegrenzung einstellbar bis 12A. Kühlkörper, Schraubanschlussklemmen fertig montiert.
20,98 €
Inkl. 19 % USt. zzgl. Versand
- Ab 2 St: 19,93 €
- Ab 3 St: 19,51 €
- Ab 5 St: 18,88 €
Ab Lager
