Step-Up DC-DC Spannungsregler mit Schraubklemmen 45V/3A max.

Einstellbarer boost Spannungsregler mit Schraubanschlussklemmen.
Aufwärtsregler, DC Schaltwandler, Step up DC-DC Schaltregler, Step-Up Gleichspannungswandler, DC Aufwärtsregler, DC power supply.

Wandelt eine Gleichspannung in eine höhere, einstellbare Gleichspannung um. Spannungsverhältnis beliebig einstellbar (innerhalb der Grenzen).
- IN: 3V-40V max. / 4 Ampere max.
- Out: 5V-45V max. / 3 Ampere max.

(aus z.B. 6 Volt werden dann z.B. 12 Volt oder 15 Volt oder oder..., oder aus 10,4V werden 18,3V usw. .. stufenlos einstellbar und anwendbar).


Alles komplett auf einer Platine untergebracht, inkl. der praktischen Schraubklemmen für den Anschluss des Ein- und Ausgangs.


- der Baustein wandelt eine in den genannten Grenzen eingespeiste Gleichspannung mit moderner und effektiver Schaltungstechnik auf eine einstellbare Gleichspannung hoch und hält diese stabil.

- Hoher Wirkungsgrad (bis zu 92%) also rel. wenig Verlustleistung.

- DC Input: ca. 3V - 40V / max. 4A
- (besser bei Langzeitbetrieb: U-In 35V max. / I=3A max.)

- DC Output: ca. 5V - 45V
- (besser bei Langzeitbetrieb: U-Out 40V max. / I=3A max.)

- Leistung gesamt: 30 Watt max.
- (besser für Langzeitbetrieb: P-max. 25W)

Die Ausgangsspannung ist stufenlos einstellbar,
wenn sie um min. 2 Volt höher als die Eingangsspannung eingestellt wird. Die Ausgangsspannung kann nicht kleiner als die Eingangsspannung geregelt werden.
Anm.: der Regler kann nur aufwärts, nicht abwärts regeln. Ansonsten sind Schwankungen der Eingangsspannung "egal", die eingestellte Ausgangsspannung wird innerhalb der Betriebsparameter konstant gehalten.

Für die Einstellung wird ein Trimmpotentiometer verwendet, dessen gesamter Stellbereich ca. 15 Umdrehungen verlangt.


- Leistung kurzzeitig max. 30W / bei hoher Dauerlast Kühlkörper erforderlich, ggf. "Fingertest" vornehmen
('heiss' kann für den Chip okay sein, 'schmerzhaft heiss' nicht mehr).
Ein geeigneter Kühlkörper kann z.B. sein:
Selbstklebender Kühlkörper, 4 x Bolzen, 4 Muttern


Ein paar typische Leistungsdaten:
Input 3V Output 12V 0.4A 4.8W
Input 5 V Output 12 V 0.8 A 9.6 W
Input 7.4V Output 12 V 1.5 A 18 W
Input 12 V Output 15 V 2 A 30 W
Input 12 V Output 16 V 2 A 32 W
Input 12 V Output 18 V 1.6 A 28.8 W
Input 12 V Output 19 V 1.5 A 28.5 W
Input 12 V Output 24 V 1 A 24 W
Input 3 V Output 12 V 0.4 A 4.8 W

Vin * Iin * efficiency= Vout * Iout
Vin: input voltage
Iin: input current
Vout: output voltage
Iout: the output current

- Schaltfrequenz ca. 220 kHz
- Restwelligkeit < 100mV (kann bei Bedarf leicht mit Elko verbessert werden)
- Lastausregelung +- 0,5%

- 4 Schraub- sowie 4 Lötanschlüsse

- Pin Definition:
- VIN = Pluspol (+) Eingang / daneben GND = Minuspol (-) Eingang
- VOUT = Pluspol (+) Ausgang / daneben GND = Minuspol (-) Ausgang
Anm.: die beiden GNDs besitzen das selbe Potenzial.

- Zul. Umgebungstemperatur: -20 C bis +85 C

- Maße ca. 4,9 cm x 2,85 cm x 1,4 cm


Häufige Verwendung für Arduino u.a. Aufbauten, die besonders platzsparend und effektiv sein sollen.
Anwendungsbeispiel: für die Verwendung eines Akkupacks von 4,8 Volt wird die Spannung auf z.B. 9 Volt hochgewandelt, um z.B. ein Arduino Board o.ä. zu speisen. Oder ein Motorroller mit einer 6-Volt Anlage soll eine 12V-Steckdose bekommen, um ein Navi zu betreiben oder es soll ein gängiges Kfz-Ladekabel für ein Handy o.ä. verwendbar werden usw. usw..

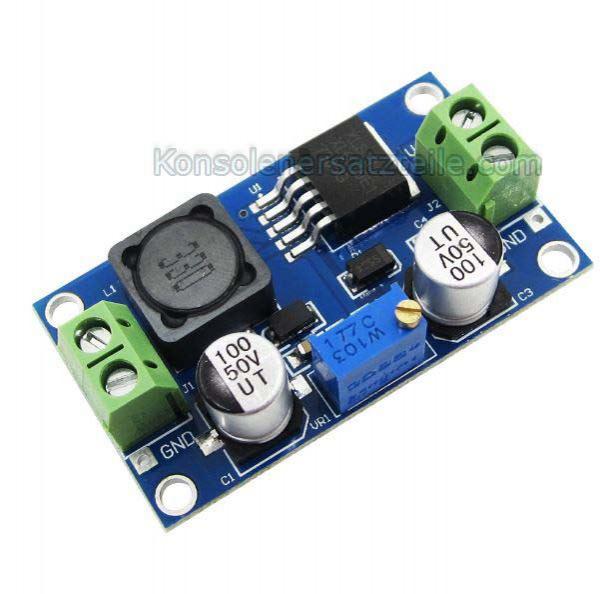

- Abbildung ähnlich, typisch.

Step-Up DC-DC Spannungsregler mit Schraubklemmen 45V/3A max.

Artikelnummer: 0749-XL-6019E1-SA

DC Schaltwandler mit Schraubanschlussklemmen, Wandelt eine Gleichspannung in eine höhere, einstellbare Gleichspannung um. - IN: 3V-40V max. / 4 Ampere max. - Out: 5V-45V max. / 3 Ampere max. Wandelt z.B. 5 Volt hoch auf z.B. 20 Volt (U-Out einstellbar bis max. ca. 45V). Spannungsverhältnis beliebig einstellbar (innerhalb der Grenzen). Step-Up Schaltspannungsregler DC-DC. DC Booster. Aufwärtswandler, einstellbarer Spannungsregler, dc-dc-wandler, DC-DC Schaltreglermodul hoher Effizienz, Step up power supply, ideal für z.B. Arduino, Raspberry pi etc.

9,98 € ()

   Inkl. 19 % USt. zzgl. Versand

  • Ab 2 St: 9,28 €
  • Ab 3 St: 8,98 €
  • Ab 5 St: 8,48 €
  • Ab 10 St: 7,98 €

Kann nicht in folgende Länder geliefert werden:

Ab Lager
