DC-DC Spannungsregler, automatische Auf- bzw. Abwärtsregelung, einstellbar, Metallgehäuse. OUT: 5A/35V/150W
Einstellbarer DC Spannungsregler mit Gehäuse, DC DC Schaltregler, DC power supply, Spannungswandler einstellbar, 100W/200W max. , DC converter
- Einstellbarer Spannungsregler, auto Step up / down DC-DC Schaltregler, DC power supply - IN: 6V-35V / 7A max. OUT: 1V-35V /5A 100W (kurzzeitig max. 150W)
dc dc converter, einstellbare ausgangsspannung, buck boost wandler, Step up-down Gleichspannungswandler, DC Auf- / abwärtsregler, DC Spannungsregler,
wandelt eine (fast) beliebige Gleichspannung in eine einstellbare Gleichspannung um.
(aus z.B. 24 Volt werden dann z.B. 12 Volt oder 15 Volt oder auch 30V..., die Ausgangsspannung kann stufenlos eingestellt werden).
- Ideal, wenn eine um z.B. 12V schwankende Quelle wie z.B. ein Akku, eine Autobatterie (Wert schwankt z.B. zwischen 10,5V und 13,8V) , auf einen festen Wert (z.B. 12V, einstellbar) stabilisiert werden soll. Der Regler gleicht die Schwankungen automatisch aus.
- DC-DC Schaltreglermodul, DC Spannungswandler Regelbaustein inkl. Beschaltung auf Platine in Gehäuse untergebracht.
- der Baustein wandelt eine in den genannten Grenzen eingespeiste Gleichspannung mit moderner und effektiver Schaltungstechnik auf eine andere, einstellbare Gleichspannung herab oder herauf und hält diese stabil.
- Der Vorteil eines Schaltwandlers liegt darin, dass er für den Regelvorgang kaum mehr Leistung aufnimmt, als er abgibt.
- Hoher Wirkungsgrad (bis zu 92%) bei wenig Verlustleistung
- DC Input: ca. 6,0V - 35V / 7A max.
- DC Output: ca. 1,0V - 35V /5A / 100W (kurzzeitig max. 150W) / Spannung stufenlos einstellbar
Anm.: die Eingangsspannung kann höher oder niedriger bzw. gleich der gewünschten Ausgangsspannung sein. Die Ausgangsspannung wird automatisch auf den eingestellten Wert geregelt und stabilisiert. Der eingestellte Wert bleibt auch nach dem Abschalten erhalten.
- Leistung IN: max. 150W / bei hoher Dauerlast > 75W = Lüfter erforderlich, ggf. "Fingertest" vornehmen ('heiss' kann für den Chip okay sein, 'schmerzhaft heiss' nicht mehr). Ein geeigneter Ventilator kann z.B. sein: Ventilator
- Schaltfrequenz ca. 180 kHz
- 4 Schraubklemmanschlüsse. Pin Definition: IN+ IN- / OUT+ OUT- (= Eingang +, Eingang - / Ausgang +, Ausgang -).
- Die Anschlussbelegung ausschließlich dem Platinenaufdruck entnehmen.
- Ein Vielgangpotentiometer für die Spannungseinstellung
- Zul. Umgebungstemperatur: -40 C bis +85 C
- Maße L/B/H ca. 7,5 cm x 4,0 cm x 3,0 cm
Häufige Verwendung für Arduino u.a. Aufbauten, die besonders platzsparend und effektiv sein sollen. Besonders geeigent für Anwendungen, bei denen die Betriebsspannung am Eingang immer um den gewünschten Ausgangswert pendelt. Dieser Baustein kann das ausgleichen, da er automatisch die Spannung erhöht oder verringert.
Anwendungsbeispiel: für die Verwendung eines Akkupacks von 24 Volt wird die Spannung auf z.B. 12 Volt herabgewandelt, um z.B. eine starke LED für PKW-Anwendungen o.ä. zu speisen. Oder ein LKW mit einer 24-Volt Anlage soll eine 12V-Steckdose bekommen, um ein Navi zu betreiben oder es soll ein gängiges Kfz-Ladekabel für ein Handy o.ä. verwendbar werden usw. usw.. Ausgangsspannung ist natürlich wie oben angegeben einstellbar und wird stabil gehalten.

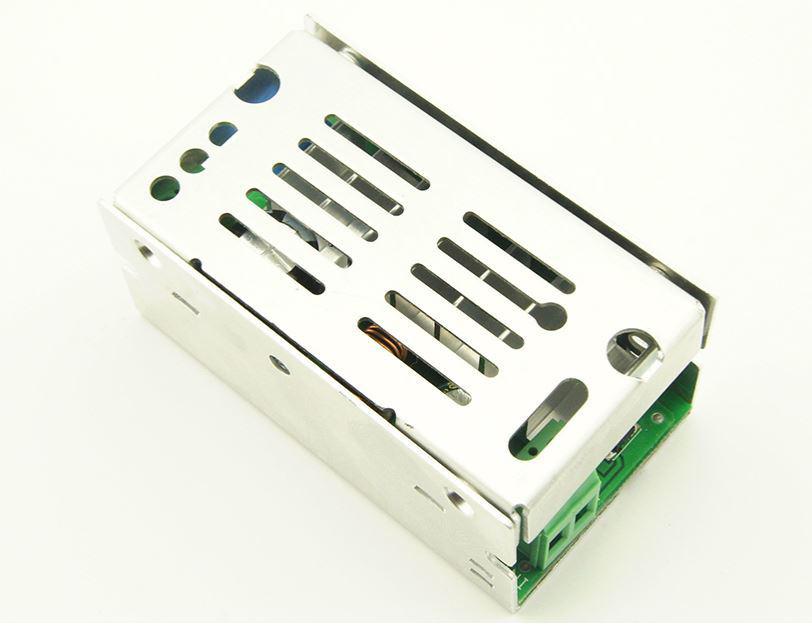

- Abbildung ähnlich, typisch, symbolisch
DC-DC Spannungsregler, automatische Auf- bzw. Abwärtsregelung, Spannung einstellbar, Metallgehäuse. OUT: 5A/35V/150W
| Artikelnummer: | 0749-auto-150W |
Automatischer, einstellbarer DC Spannungsregler in Metallgehäuse. Kombinierter Auf- UND Abwärtsregler. IN: 6-35V, max. 7A / U-Out einstellbar 1V-35V, 5A, Leistung max. 100W / 150W. Regelt automatisch auf den eingestellten Spannungswert 'rauf oder 'runter und stabilisiert ihn auch bei schwankender Eingangsspannung. Auto Buck-Boost / Step Up-down DC-DC Schaltwandler, Schaltregler. Auto Regler, Converter.
19,98 €
Inkl. 19 % USt. zzgl. Versand
- Ab 2 St: 17,98 €
- Ab 3 St: 17,58 €
- Ab 5 St: 16,98 €
- Ab 10 St: 15,98 €
Ab Lager
