DC-DC Step-Up Aufwärts- Spannungsregler und Stromregler, gut für Akku LiPo usw., CC-CV, KSQ. I-Begrenzung einstellbar bis 4A. IN 2,0V-24V, OUT 3V-30V / 80W max., (USB Out)
Ideal für den Betrieb von z.B. nur einer Lithiumzelle am Eingang, da nur eine sehr geringe Mindestspannung am Eingang erforderlich ist.

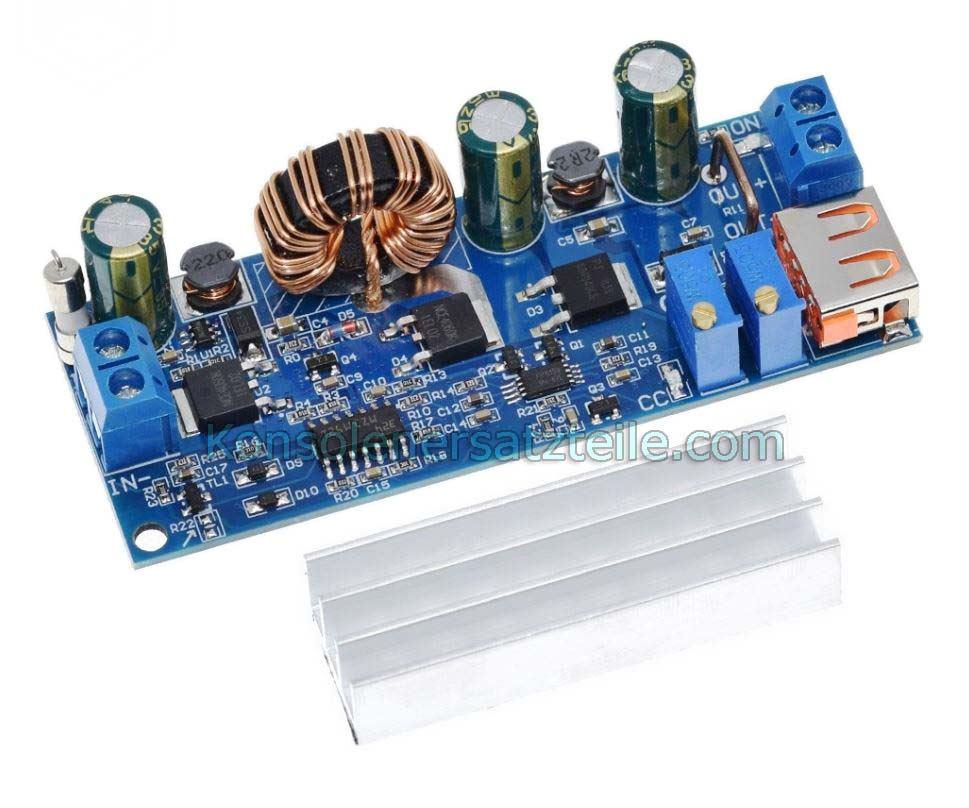

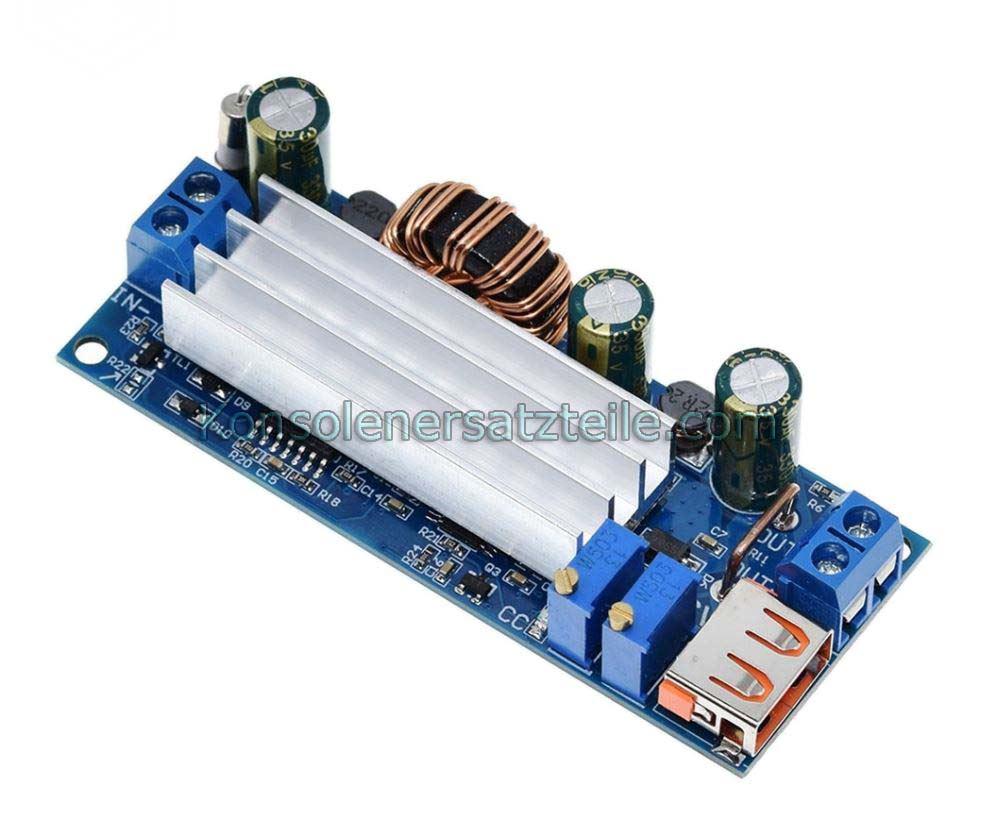

Aufwärtswandler, Step-Up DC-DC Boost Spannungswandler 80W max. - Anschlussfertig aufgebauter Regelbaustein inkl. Schraubklemmen und Kühlkörper. Anm.: der Kühlkörper liegt lose bei, selbstklebend, er muss mit "zwei Handgriffen" selbst aufgebracht werden.
- DC-DC Schaltreglermodul, DC Spannungswandler dc-dc-wandler, boost wandler, Step-Up Gleichspannungswandler, dc dc boost converter, DC Aufwärtsregler
- der Baustein wandelt eine in den genannten Grenzen eingespeiste Gleichspannung mit moderner und effektiver Schaltungstechnik auf eine einstellbare Gleichspannung hoch und hält diese stabil. (Anm.: der Regler liefert immer eine Spannung, die höher ist als die zugeführte Spannung, der Regler kann die Spannung also nicht verringern)
- aus z.B. 12 Volt werden dann z.B. 18 Volt oder 24 Volt oder oder ... - Eingang variabel, Ausgang stufenlos einstellbar, aber immer mind. in Höhe der Eingangsspannung.
- Außerdem ist der Strom mittels Regler begrenzbar, ideal also um z.B. einen Akku zu laden oder eine LED zu betreiben oder auch um einen Kurzschluss am Ausgang in seine Grenzen zu weisen. Das setzt allerdings voraus, dass Sie den Minuspol (Masse, GND) der Eingangsspannung getrennt von dem Minuspol (Masse, GND) des Ausgangs halten! Insbesondere im KfZ-Bereich muss dem Thema Aufmerksamkeit gewidmet werden.
- 2 Stellregler, einer für die Ausgangsspannung, einer für die Stromobergrenze. 1 Ausgangs LED.
Anm.: es handelt sich um einen reinen Aufwärtsregler, die Ausgangsspannung kann also nicht kleiner als die Eingangsspannung werden. Daraus folgt, dass sich der minimale Ausgangsstrom rechnerisch aus der Eingangsspannung und dem Lastwiderstand ergibt, gemäß Ohmschen Gesetz also I=U/R. (D.h. je höher die Spannung ist, desto höher ist der Strom. Je höher der Lastwiderstand, desto kleiner ist der Strom usw.)
Wenn Sie also z.B. 12V an den Eingang anlegen, dann liegen diese 12V (mindestens) auch am Ausgang an. Diese Spannung bestimmt dann die untere Stromgrenze.
- Input 2,0V-24V / 15A (MAX)
- Output 3V-30V / 4A (MAX)
- Stromobergrenze einstellbar auf max. 4A
- (siehe Einschränkung im Text oben)
- Leistung 80W max. (bei 12V am Eingang) und 45W max. bei 3,7V am Eingang
- niedrige Restwelligkeit / Ripple
- Eingangssicherung 15A (Schmelztyp) eingebaut
- bei hoher Dauerlast (3A oder 45W) u.U. zusätzliche Belüftung erforderlich, es muss ggf. dann ein Lüfter vorgesehen werden.
- Hoher Wirkungsgrad (bis zu 92%) bedeutet wenig Verlustleistung und wenig verlorene Energie
- 4 Schraubanschlussklemmen für Ein- und Ausgang, Pin Definition: IN+ IN- / OUT+ OUT-
- 1 USB-Ausgang - Achtung, der USB-Ausgang führt die selbe Spannung wie die Schraubklemmen am Ausgang!
- Zul. Umgebungstemperatur: -40C bis +85C
- Maße LxBxH ca. 8,0 cm x 3,14 cm x 2,2 cm
DC-DC Step-Up Aufwärts- Spannungsregler und Stromregler, gut für Akku LiPo usw., CC-CV, KSQ. I-Begrenzung einstellbar bis 4A. IN 2,0V-24V, OUT 3V-30V / 80W max., (USB Out)
| Artikelnummer: | 0749-ZK-S4-CC-CV |
Ideal für einen Akku, eine Lithiumzelle am Eingang, da nur eine geringe Eingangsspannung erforderlich ist. - DC-DC Step Up Boost Spannungswandler CC-CV, Input 2,0V-24V, 15 Amp. max. // Output 3V-30V / max. 4A / 80W. Einstellbarer Spannungsregler Aufwärtsregler, Strombegrenzung einstellbar bis 4A. Inkl. Kühlkörper und Schraubanschlussklemmen sowie einem USB-Out.
17,98 €
Inkl. 19 % USt. zzgl. Versand
- Ab 2 St: 17,08 €
- Ab 3 St: 16,72 €
- Ab 5 St: 16,18 €
Ab Lager
