Automatisch aufwärts- abwärts, einstellbarer DC-DC Spannungsregler mit DVM, 3V-28V

Automatischer aufwärts / abwärts Spannungsregler, Spannung einstellbar. DC-DC Step up / Step down Schaltwandler - inkl. umschaltbarer Spannungsanzeige.

-
Kombinierter DC DC Aufwärts- und Abwärtsregler mit LED Spannungsanzeige, DVM.

- Kann automatisch in beide Richtungen regeln: Step up / Step down - egal, ob die eingespeiste Spannung kleiner oder größer als die gewünschte Ausgangsspannung ist.

Die gewünschte Ausgangsspannung ist einstellbar und wird so stabilisiert, dass sie unabhängig von der Last und einer schwankenden Eingangsspannung stabil bleibt.

- basiert auf dem LM2577 S DC-DC Schaltreglermodul. DC Spannungswandler Regelbaustein inkl. Beschaltung auf kleiner Platine untergebracht.

- der Baustein regelt eine in den genannten Grenzen eingespeiste Gleichspannung mit moderner und effektiver Schaltungstechnik auf eine einstellbare Gleichspannung ein und hält diese stabil.

Häufige Verwendung als DC-DC Schaltregler für Solarzellen, ... Kann z.B. von 9 Volt auf z.B. 24 Volt hochregeln, aber auch auf 5 Volt herunteregeln. U-Out einstellbar, max. ca. 26V / 2A.

Universell einsetzbar, da dieser Baustein Spannungsschwankungen in beiden Richtungen ausgleichen kann.

Außerdem haben Sie stets die Kontrolle über die eingespeiste oder auch ausgegebene Spannung, da sich auf der Platine auch ein LED-Voltmeter (DVM) befindet.

Das DVM lässt sich per Tastendruck ein/aus und zwischen dem Ein- oder Ausgang umschalten. Es dient lediglich einer ungefähren Kontrolle, eine Messabweichung von ca. 0,5 Volt vom tatsächlichen Wert ist denkbar und stellt keinen Mangel dar. Für einen verlässlichen Betrieb des DVM ist eine Eingangsspannung von min. ca. 6 Volt empfehlenswert.



Sie haben ein Gerät, das sie gerne mit einer bestimmten Spannung speisen würden (Solarzelle, Akku- oder Batteriepack?) - aber die Spannung reicht für das Gerät nicht aus oder aber die Spannung ist zu klein oder schwankt um den gewünschten Wert herum?

Oder Sie möchten mit einer Solarzelle
einen Akku laden, aber mal ist die Spannung zu klein und mal ist sie zu groß?

Hier ist die Lösung:
stabilisieren Sie die Spannung mit dieser kleinen Platine auf den gewünschten Wert - diesen können sie innerhalb gewisser Grenzen frei wählen bzw. einstellen.

Die Platine regelt auf die eingestellte Spannung automatisch ein, unabhängig davon, ob die eingespeiste Spannung kleiner oder größer als die gewünschte Ausgangsspannung ist.

Der verwendete Spindeltrimmer besitzt einen Stellweg von ca. 15 Umdrehungen. Ein Verdrehen im Uhrzeigersinn stellt eine höhere Spannung ein, ein Verdrehen gegen den Uhrzeigersinn verringert die Spannung. Der eingestellte Wert bleibt auch bei einer Trennung von der Versorgungsspannung erhalten.

Die Position des Trimmers steht für einen absoluten Spannungswert - unabhängig von der Eingangsspannung regelt die Platine immer wieder genau diesen eingestellten Wert ein. Das heisst auch, wenn Sie im spannungslosen Zustand an dem Regler drehen, wird das die ausgegebene Spannung beim nächsten Einschalten verändern.



- DC Input: ca. 3,5V - 28V

- DC Output: ca. 1,25V - 26V stufenlos einstellbar

- I-Out / I-In: ca. 2,5A max. Bei hoher Dauerlast >1A ein oder zwei Kühlkörper oder ein Ventilator erforderlich.

- Leistung max. 25W / bei hoher Dauerlast Kühlkörper erforderlich, ggf. "Fingertest" vornehmen ('heiss' kann für den Chip noch okay sein, 'schmerzhaft heiss' nicht mehr).

- Ein geeigneter Kühlkörper kann z.B. sein:
Selbstklebender Kühlkörper, 4 x Bolzen, 4 Muttern oder auch ein Mini-Ventilator Mini Ventilator, Fan, Kühlung für Elektronik 12V

- Ein hoher Wirkungsgrad bis 92% bedeutet wenig Verlustleistung

- Schaltfrequenz ca. 50 kHz / Ripple ca. 40mV

- 4 Schraub-Klemmanschlüsse, Pin Definition: IN+ IN- / OUT+ OUT-

- Zul. Umgebungstemperatur: -40 C bis +85 C

- Maße ca. 6,6 cm x 4,7 cm x 1,4 cm


Häufige Verwendung z.B. als Solarregler in Kombinaton mit einem Akku oder für Arduino u.a. Aufbauten, die besonders platzsparend und effektiv sein sollen.
Anwendungsbeispiel: die Ausgangsspannung ihrer Quelle (z.B. Solarzelle o.a.) schwankt immer um den gewünschten Spannungssollwert herum, ist mal drüber, ist mal drunter und daher nicht gut zum Laden eines Akkus geeignet. Mit diesem Baustein lässt sich das Problem bändigen.


Anmerkung
- ein ähnlicher Typ
ist dieses Modell: Auto up/down CC-CV KSQ Spannungsregler LED-Treiber
-
der leistungsstärkere Nachfolgetyp ist dieses Modell: Kombi DC DC Spannungsregler XL6009 auto up/down 3A

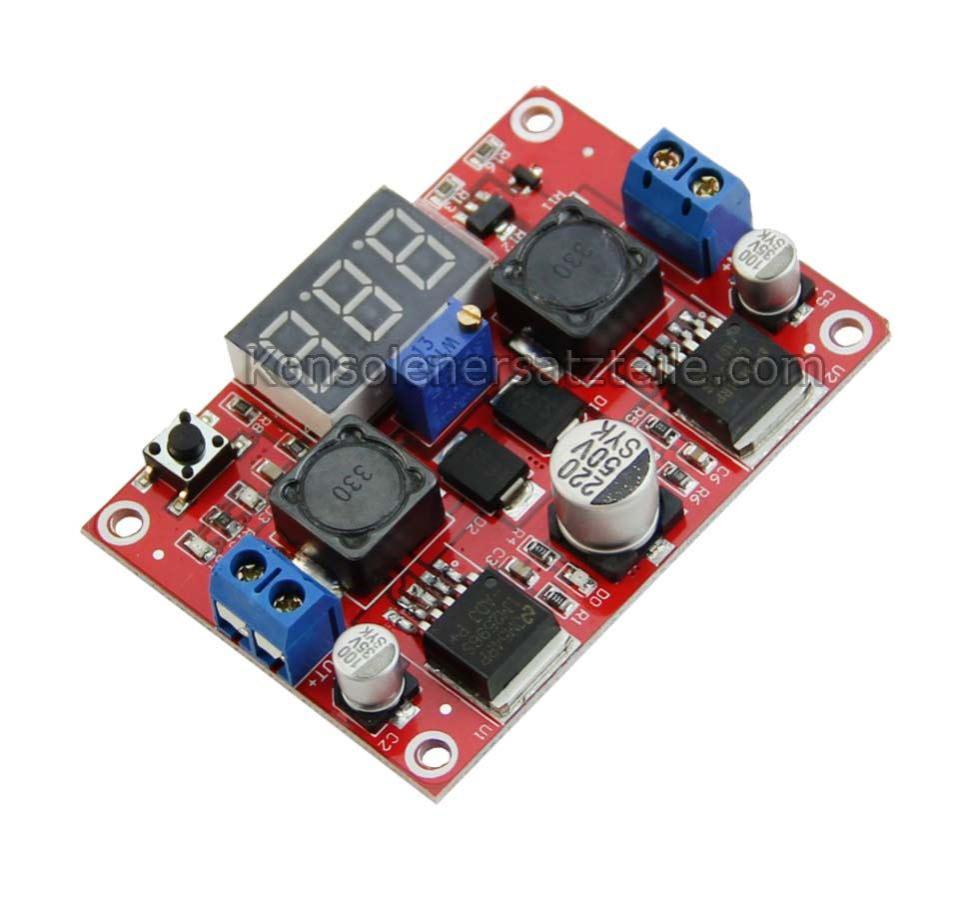

- Abbildung ähnlich

Automatisch aufwärts- abwärts, einstellbarer DC-DC Spannungsregler mit DVM, 3V-28V

Artikelnummer: 0741-2577-dvm-up-dn

Regelt automatisch rauf oder runter, Automatischer, einstellbarer DC-DC Buck Boost Schalt-Spannungswandler / DC Regler mit Voltmeter, LED Anzeige der Gleichspannung. DVM, Spannungsmessung. Häufige Verwendung als DC DC Schaltregler für Solarzellen in Kombination mit einem Akku,... kann in beiden Richtungen regeln: Step up / Step down. Kann z.B. von 9 Volt auf z.B. 24 Volt hochregeln, aber auch auf z.B. 5 Volt herunter. U-Out einstellbar, max.28V / 2A.

17,98 € ()

   Inkl. 19 % USt. zzgl. Versand

  • Ab 2 St: 17,08 €
  • Ab 3 St: 16,72 €
  • Ab 5 St: 16,18 €

Kann nicht in folgende Länder geliefert werden:

Ab Lager
