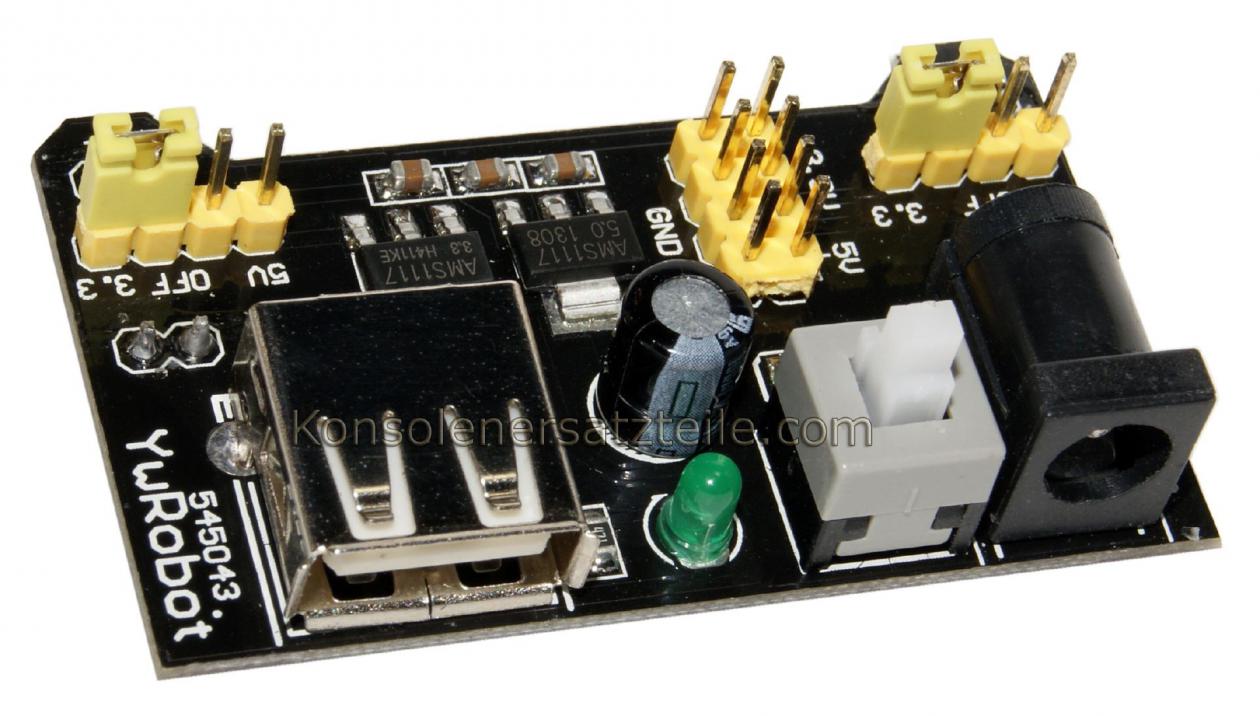

MB102 Power Supply, z.B. für Arduino. Eingang über 5,5mm DC- oder USB-Buchse. Zwei getrennte Ausgangslinien, je auf 3,3V oder 5V einstellbar

DC Spannungsversorgungsplatine für z.B. Arduino oder Uno Boards aber auch gut zur "Zweckentfremdung" . In Strom sparender Schaltregler-Technik (Akku, Batteriebetrieb)
- z.B. auch passend zum Breadboard MB102

Die Platine passt exakt zu dem gängigen Breadboard MB102 und kann natürlich auf vielfältige Weise verwendet werden. Wird häufig genutzt, um z.B. Entwicklungsboards mit Spannung bzw. Strom zu versorgen, die häufig zwei verschiedene Spannungen gleichzeitig benötigen.

Die Platine kann aufgrund der Bauweise und der darauf gebotenen Möglichkeiten auch für viele andere Zwecke als Spannungsstabilisator verwendet werden.

- 2 unabhängige Spannungsregler und Ausgangslinien, deren Spannung getrennt voneinander mittels Jumper auf 3,3V oder 5V oder 0V (off) eingestellt werden können.

- I-out max. 700mA

- Die Versorgung dieser Platine wiederum erfolgt über die darauf befindliche 5,5mm Buchse (DC IN: 6,5V-12V) oder über die USB-Buchse (5V).

- Der Abgriff kann sowohl auf der Unterseite als auch auf der Oberseite über die Pfostenstecker-Pins erfolgen.

- Ein / Ausschalter sowie Power-LED befinden sich ebenfalls auf der Platine.

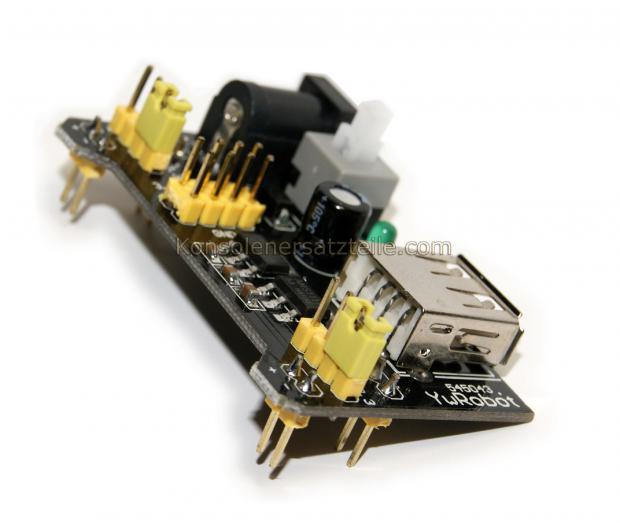

Die Platine verfügt beidseitig über Steckpins. Der Abstand der Pins auf der Unterseite passt genau zu vielen gängigen Breadboards (z.B. MB102), einfach darauf aufstecken. Hiermit kann das Breadboard auf den beiden darauf zur Verfügung stehenden Spannungs-Linien separat mit verschiedenen Spannungen versorgt werden. Das ist für bestimmte Aufbauten interessant, die zugleich eine 3,3V und 5V Versorgung benötigen.

Anm.: die Platine kann aufgrund der Abmaße nicht direkt bündig auf das Uno oder Arduino-Board gesteckt werden.


Schaltregler, Spannungswandler, Schaltreglermodul hoher Effizienz, Ideal für z.B. Arduino, Uno, Raspberry pi etc.

- der Abstand zwischen den äussersten Pins, links außen zu rechts außen, beträgt ca. 46,75 mm

- Platinenmaße ca. 53 mm x 32 mm x Höhe 25 mm

- häufige Verwendung für z.B. Handys, Arduino, Raspberry pi etc., Anwendungen, die besonders platzsparend und effektiv sein sollen.
