DC-DC Step Up Spannungsregler, Aufwärtsregler, IN: 2-5V - OUT: 5V / 1,2A max.

DC-DC Step Up Boost Schaltwandler in Miniaturbauweise! Wandelt Eingangsspannungen zwischen ca. 2V - 5V auf eine Festspannung von 5V hoch (1,2 A max.)
(Mini DC-DC Schaltregler, Spannungswandler, DC DC Aufwärtsregler, Spannungsregler, Schaltwandler, Boost Switch Power Supply Modul, Step Up Converter)

- DC Schaltreglermodul hoher Effizienz

- ein Wirkungsgrad zwischen 85% - 90% hält die Energieverluste gering

- Optimal z.B. für Batterie- oder Akkubetrieb mit zwei NiMH-Zellen oder einer LiPo-Zelle.

- Spannungsversorgung für Geräte mit rel. geringem Stromverbrauch und einer Betriebsspannung von 5V

- DC Eingangsspannungsbereich ca. 2 Volt - 5 Volt

- DC Ausgangsspannung fest 5V (Leerlaufspannung ~ 5,1 V ± 0,1 V)

- max. Ausgangsstrom ca. 1200mA
(I-Out bei: Vin>=2.0V: 600mA / Vin>=2.5V: 800mA / Vin>=3.0V: 1000mA / Vin>=3.5V: 1200mA)

- Platinenmaße ca. 25,22 mm x 17,55 mm x 5,85 mm

- Lötanschlüsse, Pin Definition: Eingang: IN+ IN- / Ausgang: OUT+ OUT-

- Zul. Umgebungstemperatur: -45 C bis +85 C

- häufige Verwendung für z.B. Handys (z.B. iphone), Arduino, Raspberry pi etc., Anwendungen, die besonders platzsparend und effektiv sein sollen.


- eine ähnliche Platine ist auch mit USB-Buchse am Ausgang lieferbar

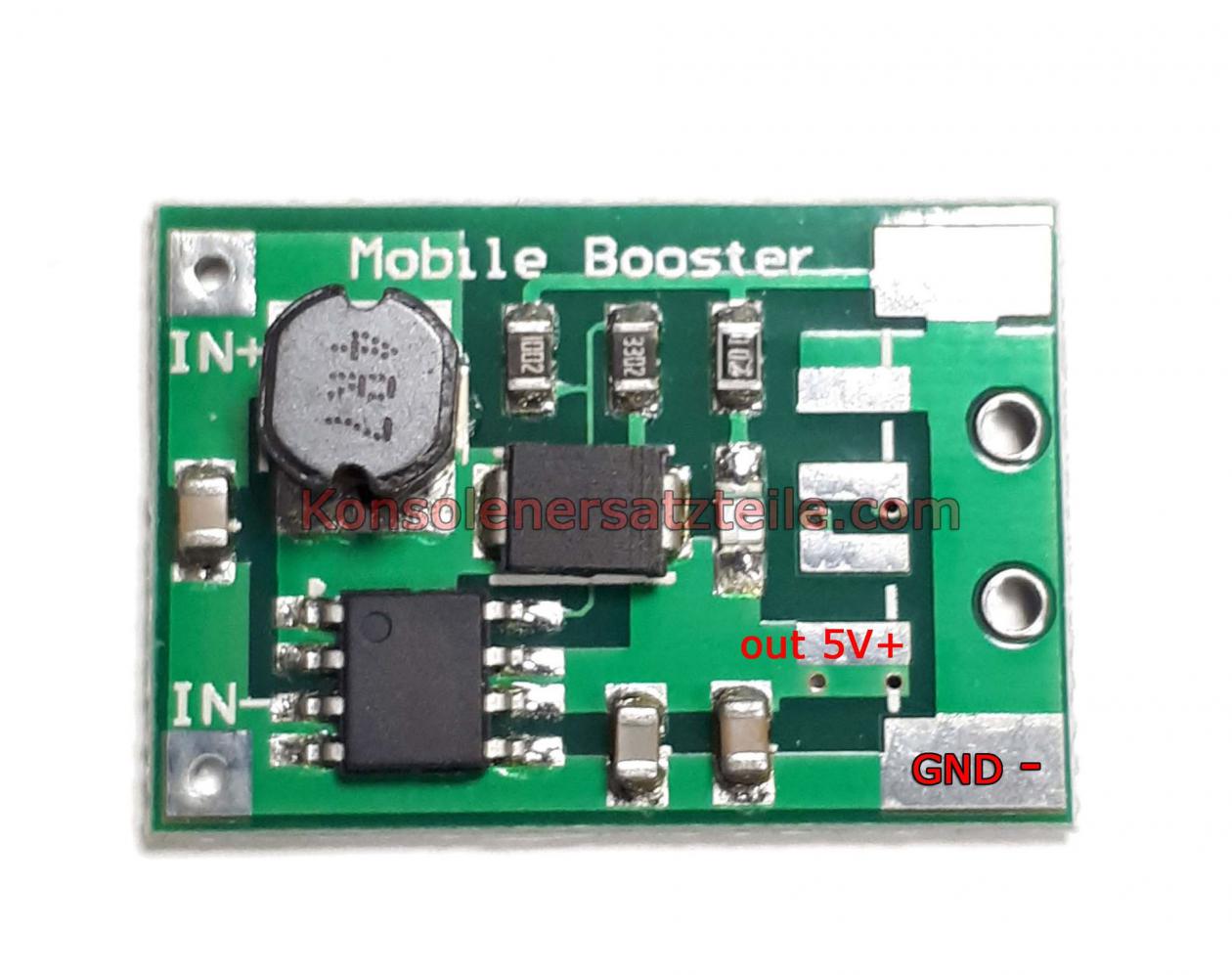

- Der Anschluss erfolgt über die Lötpads - siehe Abbildung.
