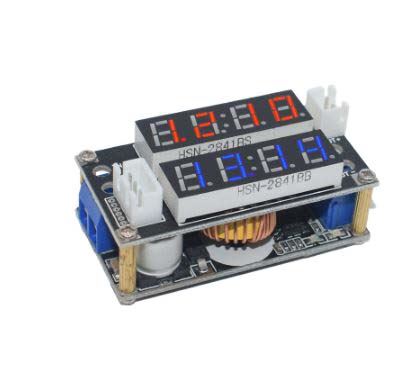

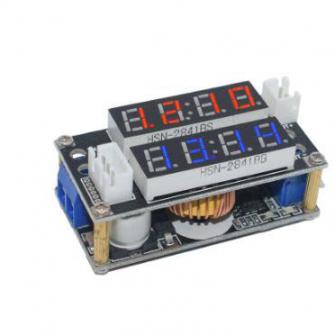

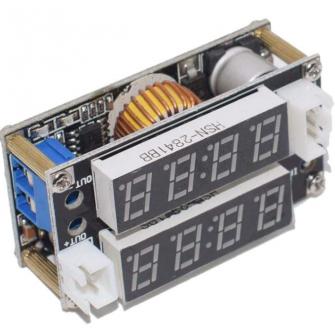

DC Spannungsregler, Stromregler, KSQ, einstellbar, Abwärtsregler, Doppel-LED-Anzeige, 75W/30V/5A max.

Einstellbarer DC Strom- und Spannungsregler mit digitalem 2-fach Meßgerät für Spannung bzw. Strom.
Spannung einstellbar, Stromobergrenze einstellbar, Stufenlos regelbar CC-CV, KSQ, DC-DC Schaltwandler, Abwärtswandler mit hoher Leistung 30V / 5A / 75 W max.


4-stelliges Display, aus- und umschaltbar
Die letzte Displaystelle zeigt an, in welchem Anzeigemodus sich das Display befindet:

1. Ausgangsspannung (U/V)
2. Ausgangsstrom (I/A)



- Spannung einstellbar

- Strombegrenzung einstellbar
Das setzt voraus, dass Sie den Minuspol (Masse, GND) der Eingangsspannung getrennt von dem Minuspol (Masse, GND) des Ausgangs halten! Insbesondere im KfZ-Bereich muss dem Thema Aufmerksamkeit gewidmet werden.


Die Platine ist sehr gut als regelbarer LED-Treiber oder als Ladegerät für Lithium-Akkus oder als "normale" Spannungsquelle mit zusätzliche Features verwendbar. Kenntnisse wie das jeweils zu tun ist, sind allerdings erforderlich.

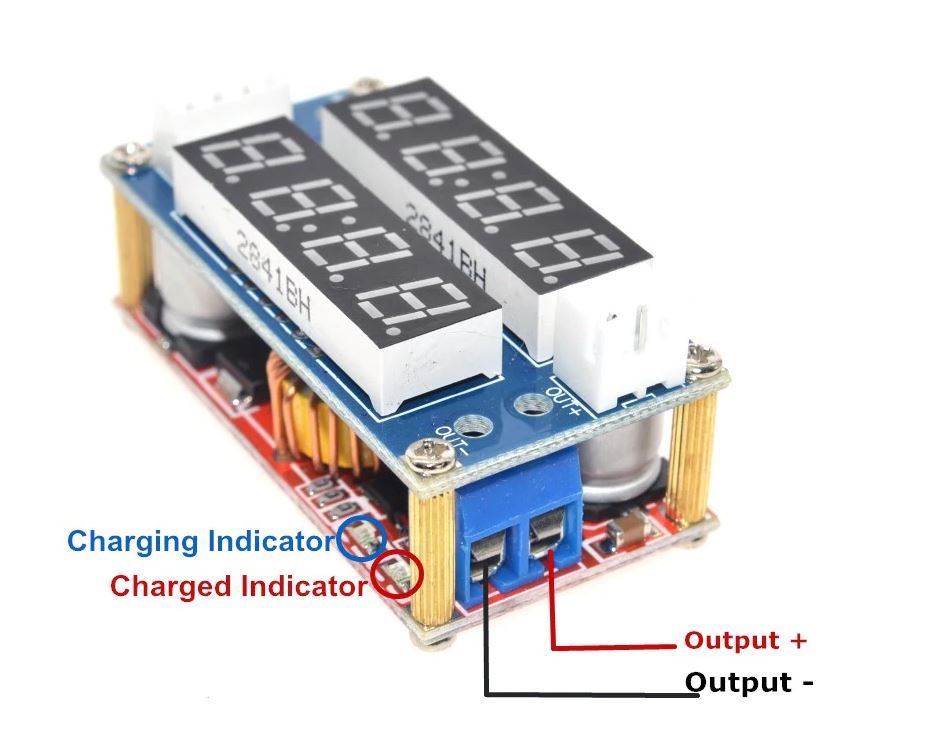

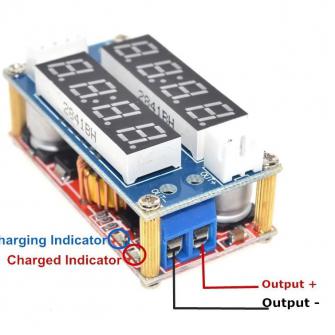

Außerdem verfügt die Platine über verschiedene LEDs zur Statusanzeige (Power In, Out, Ausgang an, Stromgrenze erreicht, Ladestrom gesunken)


- Die integrierte Elektronik wandelt eine in den genannten Grenzen eingespeiste Gleichspannung mit moderner und effektiver Schaltungstechnik auf eine einstellbare Gleichspannung herunter und hält diese stabil. Darüber hinaus kann auch der Strom begrenzt werden, der dann maximal den eingestellten Wert erreichen kann.

- Wandeln sie die für ihren Zweck zu hohe Spannung mit dieser Platine nahezu verlustfrei in eine kleinere Spannung um - diese können sie innerhalb der Grenzen (s.u.) frei wählen bzw. einstellen. Die einmal eingestellte Ausgangsspannung wird dann gegenüber Lastschwankungen oder Spannungsschwankungen am Eingang stabilisiert (sofern die Rahmenbedingungen stimmen).

- Außerdem können sie der Höhe des möglichen Stromes auch Grenzen setzen, z.B. um einen Lithium-Akku (LiPo, LiIo oder andere) mit konstantem Strom zu laden oder um eine Power LED ohne Vorwiderstand mit konstantem Strom zu betreiben oder um ihre daran angeschlossene Experimentierschaltung vor Überstrom zu schützen (CC, Sicherungsfunktion) usw. usw.

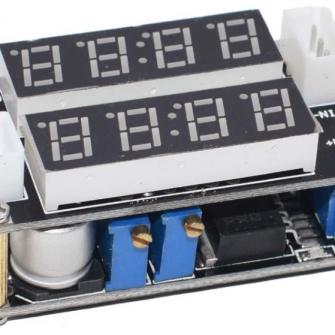

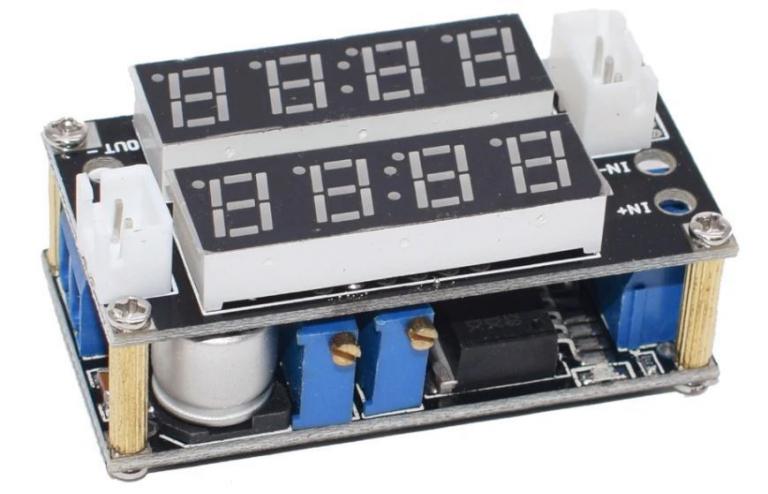

- Die Einstellungen erfolgen an den Spindeltrimmern ("blauer Klotz mit Messingschraube"). Die Schraube lässt sich viele Umdrehungen (>15) stellen, daher kann eine Einstellung sehr präzise vorgenommen werden. Die Endanschläge melden sich mit einem leisen "Klicken". Spannungseinstellung an CV, Strombegrenzung an CC. Anm.: der eingestellte Maximalstrom wird natürlich nur dann erreicht, wenn auch das ohmsche Gesetz es zulässt, d.h. die eingestellte Spannung muss ausreichen, um den Widerstand der angeschlossenen Last soweit überwinden zu können.

- ein hoher Wirkungsgrad (ca. 85%-95%) bedeutet wenig Verlustleistung und damit auch eine möglichst geringe Belastung der Quelle (i.B. interessant bei Akkubetrieb)


Ideal für häufig veränderliche Versuchsaufbauten, für Experimente oder den Aufbau eines kleinen Labornetzteiles etc.. Der hohe Ausgangsstrombereich reicht für viele "anspruchsvollere" Aufgabenstellungen.


- Übertemperaturschutz die Steuerung fährt bei Übertemperatur herunter.

- Kurzschlussfestigkeit ergibt sich aus der eingebauten Strombegrenzungsmöglichkeit.

- Wiederstart nach Überlast, sattem Kurzschluss oder nach Übertemperaturabschaltung erfolgt durch kurze Trennung der Last vom Modul und der Platine von der Spannungsversorgung


Das eingebaute digitale Meßgerät ist zwischen den Messarten einfach und schnell per Tastendruck umschaltbar oder auch komplett abschaltbar, der Status wird per LED angezeigt. Optimal, um sich von der zugeführten und der ausgangsseitig erzeugten Spannung ein schnelles Bild zu machen.

Für zuverlässige Messungen des integrierten Meßgerätes ist eine Eingangsspannung von min. ca. 8,5V erforderlich. Bei Unterspannung werden meist zu hohe Spannungen bzw. Werte angezeigt.
- Auflösung und Fehler ca. 1% + 1 Digit.



Aus z.B. 12 Volt können dann z.B. 7,5 Volt oder eine andere, frei wählbare Spannung eingeregelt werden.
Der Vorteil eines Schaltreglers besteht darin, dass der Wirkungsgrad sehr hoch ist.
Beispiel: Die Platine wird mit 20 Volt gespeist, die Ausgangsspannung wurde auf 12 Volt eingestellt, die Last am Ausgang beträgt 1A.
Die Stromentnahme auf der 20V-Seite beträgt dann ca. 12V/20V/0,92 x 1A = 0,65A.

TIP: Sofern sie die Möglichkeit bei der Auslegung haben, wirkt sich eine "hohe" Eingangsspannung dahingehend positiv aus, dass die Stromaufnahme und damit die Verlustleistung auf der Platine sinkt, die Wärme also besser in den Griff zu bekommen ist. Ein grobes Besipiel: sie wollen 12V abnehmen, gehen mit 24 V rein, das hat zur Folge, dass sie im Eingang dann auch nur ca. die Hälfte des Ausgangsstromes benötigen (12V/24V : 0,96).

Beachten Sie für den Anschluss bitte die Bedruckung der Platine ggf. auch auf der Unterseite.

Die Massen (- GND) dürfen NICHT zusammengeschaltet bzw. gebrückt, verbunden oder vertauscht werden - der Ausgang hat einen eigenen Minuspol und der Eingang auch. Das selbe gilt für die Pluspole, niemals zusammenlegen, verbinden oder vertauschen.

- DC Eingangsspannung, U-In: 5V - 30V max.

- DC Ausgangsspannung, U-Out: 0,8V - 29V (einstellbar, aber immer geringer als die Eingangsspannung)

- Ausgangsstrom I-Out: 0 - 5A (Obergrenze einstellbar)

- Ausgangsleistung max. 75W kurzzeitig. (Bei hoher Dauerlast > ca. 50W bzw. mehr als 3A ist zusätzliche Kühlung durch z.B. einen Miniventilator erforderlich)

- ein hoher Wirkungsgrad (bis zu 95%) bedeutet wenig Verlustleistung

- Schaltfrequenz ca. 180 kHz

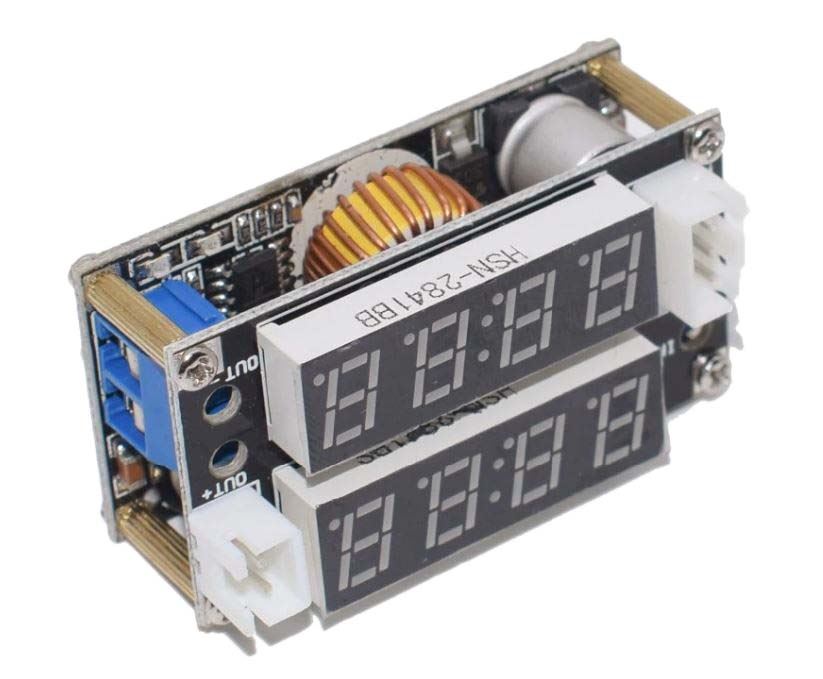

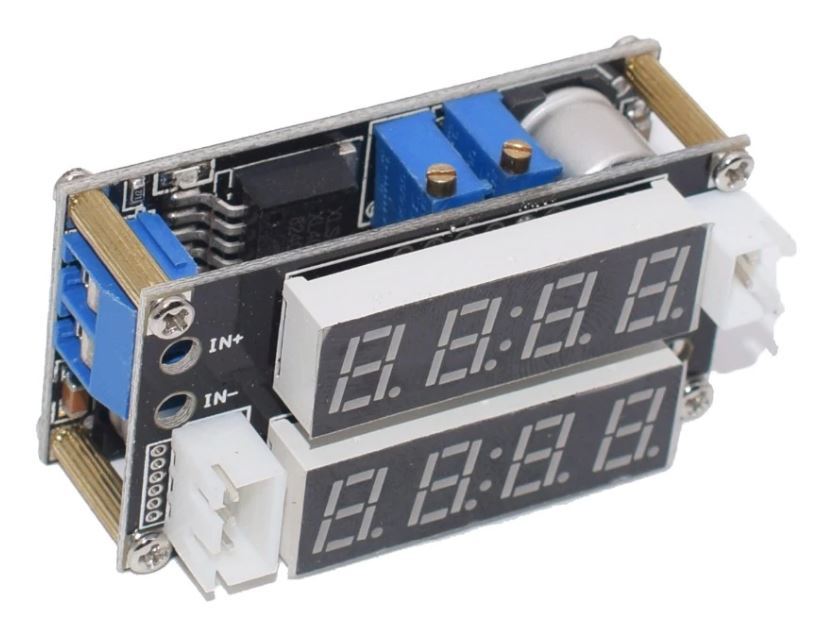

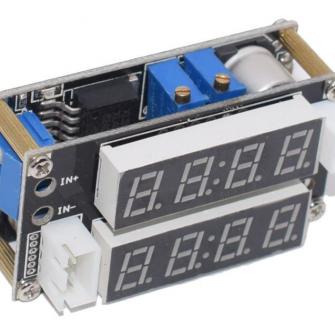

- Klemmanschlüsse, Pin Definition: IN+ IN- / OUT+ OUT- (Ein- / Ausgang über Schraubklemmen)

- Maße ca. 5,1 cm x 2,6 cm x 2,3 cm (LxBxH)


Ideal für Versuchsaufbauten, kleine Labornetzteile, Testreihen etc.


Anm.: ein ähnlicher Artikel mit Gehäuse ist dieser Artikel (anklicken): Spannungsregler Stromregler KSQ, Meßgerät, Gehäuse

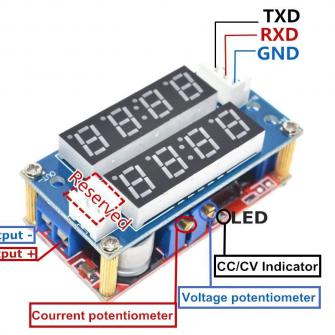

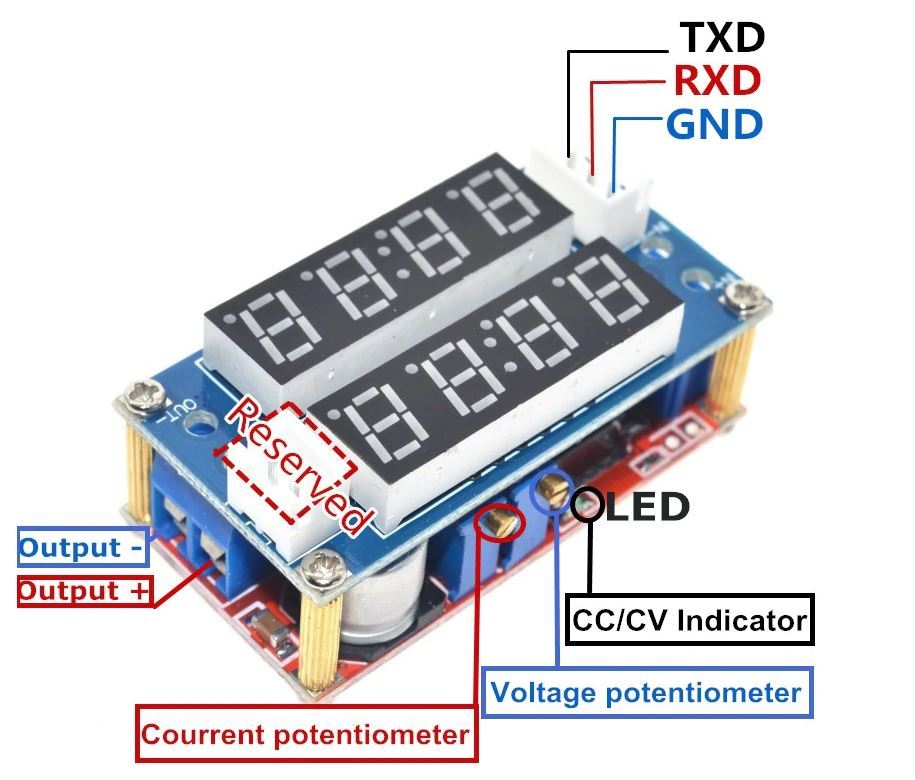

Anschlussschema:
