Mini DC Spannungsregler, Abwärtsregler, Schaltregler. Via Trimmer oder alternativ via Lötbrücke fix einstellbar. In 24V, 3A max.

Mini Spannungsregler einstellbar,Strom 3A max - "umschaltbar" zwischen FIX-Spannung und Einstellbarkeit mittels Trimmer.

Anschlussfertig verschaltet auf Platine in Miniatur-Bauweise mit hoher Leistung. DC-DC Step down Schaltregler, Spannung regelbar, DC power supply - DC-DC Step down Spannungswandler, aus einer größeren Gleichspannung wird eine kleinere, einstellbare Spannung erzeugt. Step-down Gleichspannungswandler)

Die Auswahl der Spannung wird durch das Schließen der jeweiligen Lötbrücke vorgenommen ODER Sie belassen die Platine wie sie ist, dann ist der Trimmer sofort nutzbar.

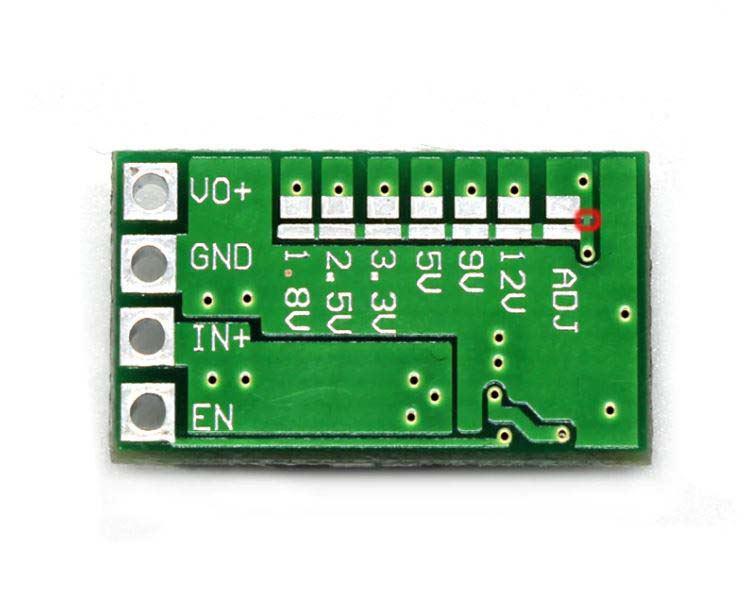

Auf einem der Bilder ist die ab Werk geschlossene Trimmer-Brücke durch einen roten Kreis markiert, die den Trimmer auf der Platine aktiviert.

Der Trimmer ermöglicht es, die Spannung jederzeit mit einem kleinen Schraubendreher zu verstellen. Dann darf keine der anderen Brücken gelötet werden. Wenn Sie den Regler mit Fix-Spannung betreiben möchten, müssen Sie zuerst die rot markierte Brücke durchtrennen (Cutter, Messer) und dann die gewünschte "Brücke" (zwei gegenüberliegende silberne Flächen) zulöten. Die jeweils aktivierte Festspannung steht auf der Platine. Immer nur eine Brücke aktivieren.

0,5 MHz DC-DC Step-down Schaltwandler, regelt einstellbar von z.B. 20 Volt auf z.B. 9 Volt herunter, max. Strom 3A.

Der Vorteil eines Schaltreglers besteht darin, dass der Wirkungsgrad sehr hoch ist. Beispiel: Die Platine wird mit 20 Volt gespeist, die Ausgangsspannung wurde auf 12 Volt eingestellt, die Last am Ausgang beträgt 1A. Die Stromentnahme auf der 20V-Seite beträgt dann ca. 12V/20V/0,92 = 0,65A.

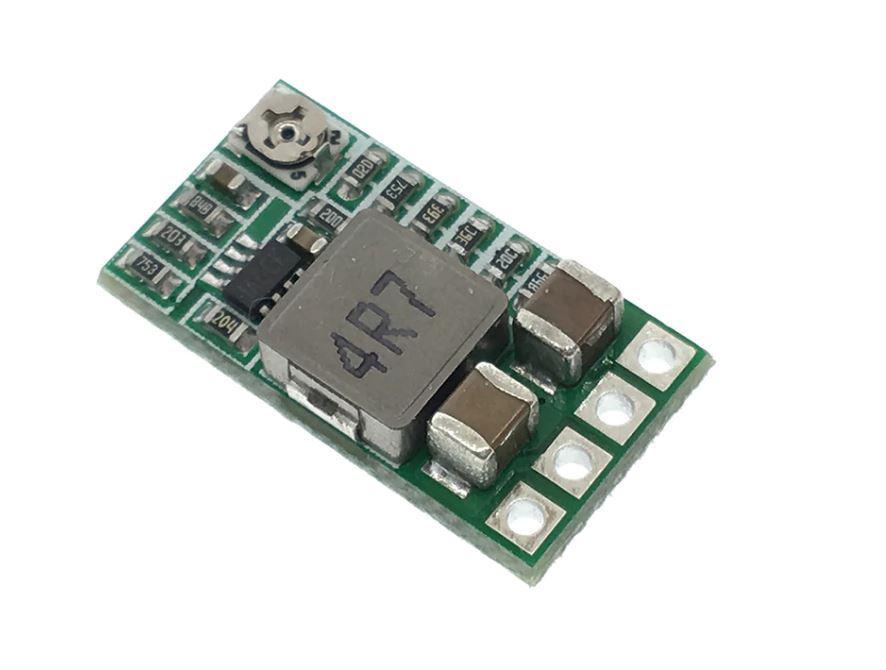

- DC-DC Schaltreglermodul, inkl. Beschaltung und Einstell-Poti auf kleiner Platine untergebracht.

- der Baustein wandelt eine in den genannten Grenzen eingespeiste Spannung mit moderner und effektiver Schaltungstechnik auf eine einstellbare Spannung herunter und hält diese stabil.

- Hoher Wirkungsgrad (bis zu 96%) bei wenig Verlustleistung

- DC Input, ca.: 4,5-24V

- DC Output, ca.: 0,8-17V einstellbar

- Spannungsstabilität 2,5%

- Strom: typ. 1,5A, max. 3A. - bei hoher Dauerlast Kühlung / Kühlkörper erforderlich.

- Lastausregelung 0,5%

- Dynamische Reaktionsgeschwindigkeit 5% 200uS

- Schaltfrequenz ca. 0,5 MHz

- Maße ca. 2,0 cm x 1,07 cm x 0,5 cm

- Zul. Umgebungstemperatur: -45 C bis +85 C

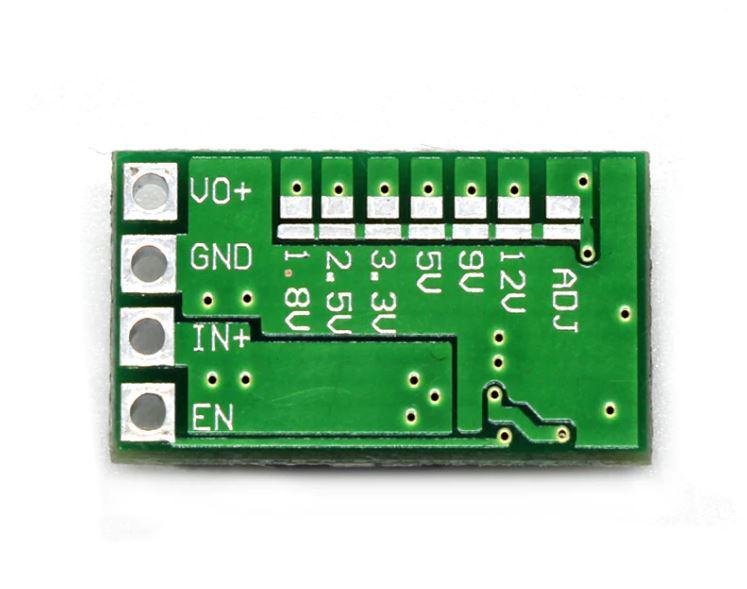

Anschlussbelegung, Lötkontakte:

-- Eingansspannung PLUS: IN+
-- Ausgansspannung PLUS: V0+
-- gemeinsame Masse, GND, Minus: GND
-- Schalteingang: EN (kann ignoriert werden)


Häufige Verwendung für Arduino, Flugmodelle, Schiffsmodelle, Modellbau, u.a., Aufbauten, die besonders platzsparend und effektiv sein sollen etc.

- Abbildung ähnlich
