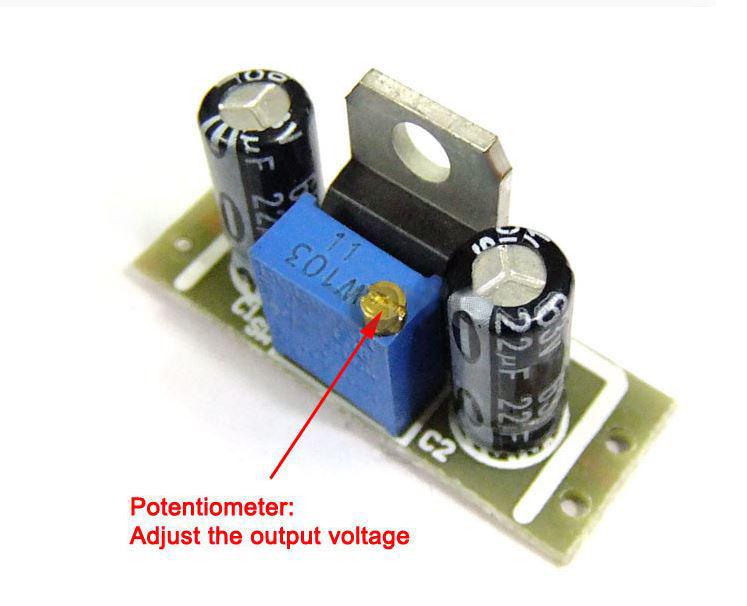

Mini DC Spannungsregler Längsregler LM317 - 40V / 10W max., 1A max.

DC DC Spannungsregler, Linear-Regler, Längsregler, DC Abwärtsregler LM317

- IN 4,5V-40V auf OUT 1,5V-35V Spannung einstellbar, 10W max.

- die Eingangsspannung muss ca. 3V größer als die gewünschte Ausgangsspannung sein.

Ein Regler (Längsregler) "klassischer" Bauweise.

Es erfolgt keine galvanische Trennung, die "Masse" (GND für Ein- und Ausgang) liegt auf exakt dem selben Potenzial.
Die Platine wird quasi nur in die Plusleitung zwischen Spannungsquelle und Verbraucher geschaltet (liegt dann in Reihe), dennoch muss aus regelungstechnischen Gründen auch GND auf die Platine geführt werden.

Die Leistung errechnet sich aus dem Spannungsfall am Regler (U-Diff. zw. Ein- und Ausgang) multipliziert mit dem Strom. Das Produkt muss kleiner als 10W bleiben.
Ggf. muss bei starker Erwärmung ein Kühlkörper benutzt werden. Anm.: das Backplane des Reglers muss massefrei bleiben.

- Spannungs-Abwärtsregler
- Eingangsspannung: 4,5V-40V
- Ausgangsspannung: 1,5V-35V (einstellbar)
- P-max.: 10W
- Ausgangsstrom: max. 1A (s.o.)
- Minimaler Spannungsunterschied In/Out: 3V
- Statische Stromaufnahme: > 6mA
- Größe: 33 x 12 x 17mm

- Abbildung ähnlich

Mini DC Spannungsregler Längsregler LM317 - 40V / 10W max., 1A max.

Artikelnummer: 0746-LM317-mini

DC-DC Abwärtsregler. IN 4,5V-40V auf OUT 1,5V-35V, Spannung einstellbar. P-max. = 10W, I-max=1A.

5,98 € ()

   Inkl. 19 % USt. zzgl. Versand

  • Ab 2 St: 5,68 €
  • Ab 3 St: 5,38 €
  • Ab 5 St: 5,26 €
  • Ab 10 St: 5,08 €

Kann nicht in folgende Länder geliefert werden:

Ab Lager
