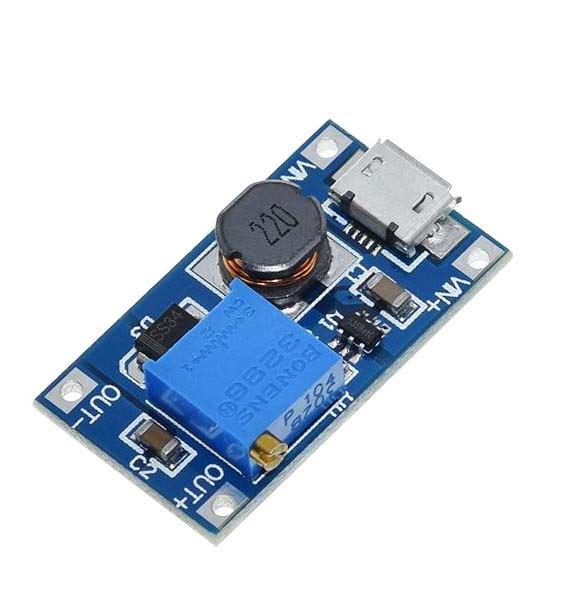

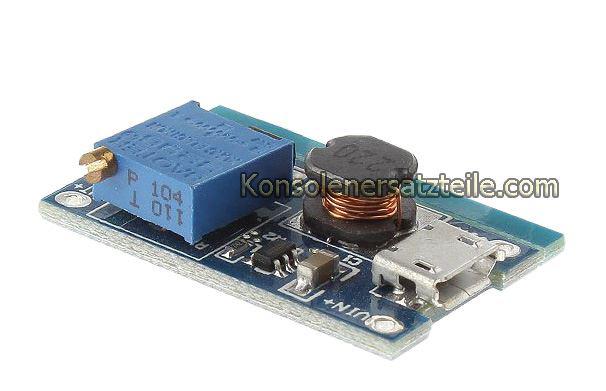

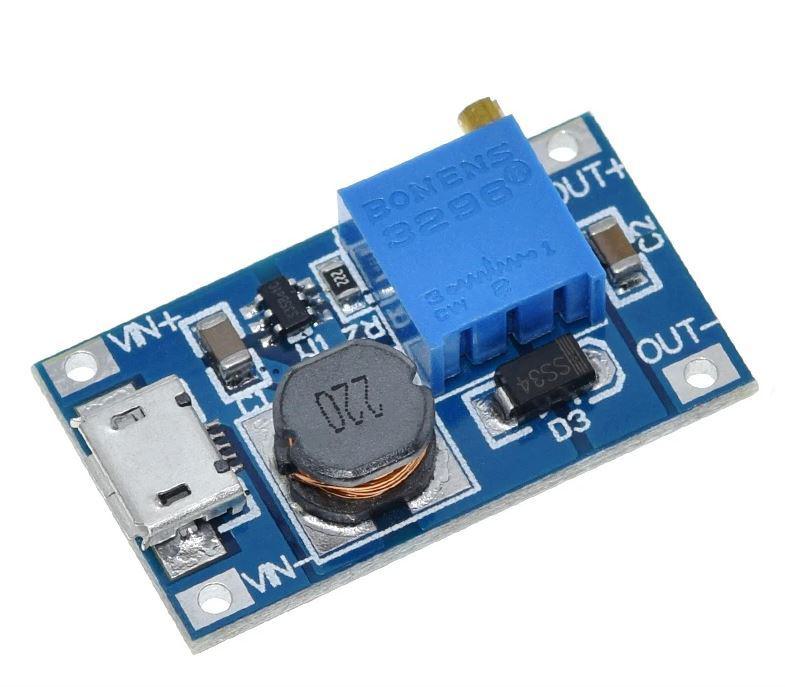

DC-DC Step Up aufwärts- Spannungsregler, Eingang: Micro-USB 2V-24V / 2A, OUT 3V-26V

Mini DC-DC Step Up Boost Converter, DC Aufwärtswandler, Schaltwandler in Miniaturbauweise und Micro-USB-Eingang! Wandelt beliebige Eingangsspannungen zwischen ca. 2V - 24V (2A / 10W max.) auf eine einstellbare Festspannung zwischen 3V-26V hoch.

(Mini DC-DC Schaltregler TP4056, Spannungswandler, DC DC Aufwärtsregler, Spannungsregler, Schaltwandler, Boost Switch Power Supply Modul, Step Up Converter)

- DC Schaltreglermodul hoher Effizienz

- ein Wirkungsgrad von bis zu 94% hält die Energieverluste gering

- Optimal z.B. für Batterie- oder Akkubetrieb mit mind. zwei NiMH-Zellen oder min. einer LiPo-Zelle.

- Spannungsversorgung für Geräte mit rel. geringem Stromverbrauch und einer variablen Betriebsspannung

- DC Eingangsspannungsbereich ab ca. 2 Volt bis ca. 24 Volt
- max. zulässiger Eingangsstrom ca. 2000mA / max. 10W.
Bei hoher Dauerlast bitte für Kühlung sorgen.

- DC Ausgangsspannung einstellbar zwischen 3V-26V
(- jedoch immer min. gleich oder größer als die Eingangsspannung)
- der erreichbare Ausgangsstrom kann bei sehr geringer Eingangsspannung
(<6V) deutlich unter 2A liegen.
- der max. Ausgangsstrom ergibt sich aus dem Verhältnis der gewandelten Spannungen zueinander und dem Eingangsstrom, er kann und sollte jedoch 2A nicht übersteigen.

Z.B. haben wir den Regler bei einer Eingangsspannung von 5V und einer eingestellten Ausgangsspannung von 10V getestet. Der Ausgang ist dann bis zu ca. 500mA belastbar, ohne Zusammenbruch der 10V-Ausgangsspannung. Die 5V-Quelle muss natürlich einen ausreichend hohen Strom liefern können, in diesem Fall waren es ca. 1,1 Ampere.


- Ausgang über Lötanschlüsse

- Eingang über Lötanschlüsse oder Micro-USB

Vorteil des micro-USB Eingangs: Sie können den Eingang über ein gängiges Verbindungskabel mit einem gängigen Handy-USB-Netzteil oder einer Powerbank verbinden.
Achten sie in dem Fall bitte auch darauf, dass einige Netzteile lediglich einen Ausgangsstrom von 1A liefern können. (Gängig sind z.B. viele Handy-Ladekabel, Verbindungskabel mit Micro-USB auf der einen und "normalem" USB am anderen Ende.)


- Platinenmaße ca. 30 mm x 17 mm x 12 mm

- Lötanschlüsse und Micro-USB (Eingang)
- Pin Definition: IN+ IN- / OUT+ OUT-

- Regelrichtung: ausschließlich aufwärts

- Eingangsspannungsbereich ca. 2 V - 24 V

- Ausgangsspannungsbereich ca. 5 V - 28 V

- Belastbarkeit: max. 2A / max. 10 W

- Schaltfrequenz ca. 1,2 MHz

- Ripple < 100mV

- Load Regulation +- 0,5%

- Voltage Regulation +- 0,5%

- Zul. Umgebungstemperatur: -45 C bis +85 C

- häufige Verwendung für z.B. Handys (z.B. iphone), Arduino, Raspberry pi etc., Anwendungen, die besonders platzsparend und effektiv sein sollen.


- Lieferung wie beschrieben

DC-DC Step Up aufwärts- Spannungsregler, Eingang: Micro-USB IN: 2V-24V / 2A, - OUT 3V-26V - max. 10W

Artikelnummer: 0746-2A-USB-UP-26V

Mini-Bauweise: einstellbarer DC-DC Step Up Boost Schaltwandler. Eingang über Micro-USB-Buchse oder Lötanschlüsse. Der Konverter wandelt Eingangsspannungen von ca. 2V-24V auf 3V-26V Ausgangsspannung hoch, einstellbar. Eingangsbelastbarkeit max. ca. 2A/10W. Optimal für Batterie- oder Akkubetrieb mit min. zwei NiMH-Zellen oder einer oder mehr LiPo-Zellen. DC-DC Aufwärtsregler, Spannungsregler, Schaltwandler, Schaltregler, Spannungswandler, Schaltreglermodul hoher Effizienz, Ideal für z.B. Arduino, Raspberry pi etc.

5,99 € (6,48 €)

   Inkl. 19 % USt. zzgl. Versand

  • Ab 2 St: 5,69 €
  • Ab 5 St: 5,39 €
  • Ab 10 St: 5,09 €
  • Ab 25 St: 4,79 €
  • Ab 50 St: 4,49 €
