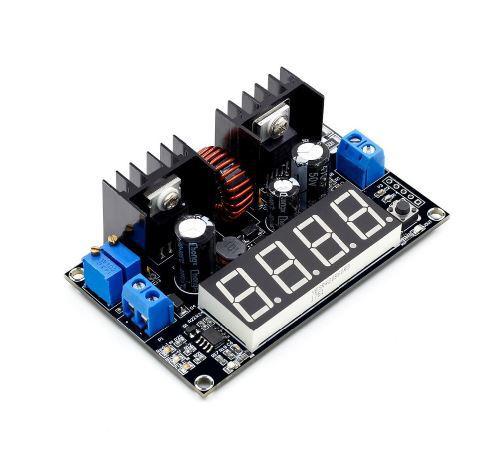

Einstellbarer DC abwärts Spannungsregler mit DVM LED Display, Stromregler, KSQ, 180W/40V/5A

Einstellbarer DC Strom- und Spannungsregler mit digitalem Meßgerät für Spannung bzw. Strom.
Spannung einstellbar, Stromobergrenze einstellbar, Stufenlos regelbar CC-CV, KSQ, DC-DC Schaltwandler, Abwärtswandler mit hoher Leistung Out 36V / 5A (8A max.) / 180 W max.


4-stelliges Display, aus- und umschaltbar
Die letzte Displaystelle zeigt an, in welchem Anzeigemodus sich das Display befindet:

1. Ausgangsspannung (U/V)
2. Ausgangsstrom (I/A)



- Spannung einstellbar

- Strombegrenzung einstellbar


Die Platine ist sehr gut als regelbarer LED-Treiber oder als Ladegerät für Lithium-Akkus oder als "normale" Spannungsquelle mit zusätzliche Features verwendbar.
Kenntnisse wie das jeweils zu tun ist, sind allerdings erforderlich.

Außerdem verfügt die Platine über verschiedene LEDs zur Statusanzeige
(Power In, Out, Ausgang an, Stromgrenze erreicht, Ladestrom gesunken)


- Die integrierte Elektronik wandelt eine in den genannten Grenzen eingespeiste Gleichspannung mit moderner und effektiver Schaltungstechnik auf eine einstellbare Gleichspannung herunter und hält diese stabil. Darüber hinaus kann auch der Strom begrenzt werden, der dann maximal den eingestellten Wert erreichen kann.

- Wandeln sie die für ihren Zweck zu hohe Spannung mit dieser Platine nahezu verlustfrei in eine kleinere Spannung um - diese können sie innerhalb der Grenzen (s.u.) frei wählen bzw. einstellen. Die einmal eingestellte Ausgangsspannung wird dann gegenüber Lastschwankungen oder Spannungsschwankungen am Eingang stabilisiert (sofern die Rahmenbedingungen stimmen).

- Außerdem können sie der Höhe des möglichen Stromes auch Grenzen setzen, z.B. um einen Lithium-Akku (LiPo, LiIo oder andere) mit konstantem Strom zu laden oder um eine Power LED ohne Vorwiderstand mit konstantem Strom zu betreiben oder um ihre daran angeschlossene Experimentierschaltung vor Überstrom zu schützen (CC, Sicherungsfunktion) usw. usw.

- Die Einstellungen erfolgen an den Spindeltrimmern ("blauer Klotz mit Messingschraube"). Die Schraube lässt sich viele Umdrehungen (>15) stellen, daher kann eine Einstellung sehr präzise vorgenommen werden. Die Endanschläge melden sich mit einem leisen "Klicken". Spannungseinstellung an CV, Strombegrenzung an CC. Anm.: der eingestellte Maximalstrom wird natürlich nur dann erreicht, wenn auch das ohmsche Gesetz es zulässt, d.h. die eingestellte Spannung muss ausreichen, um den Widerstand der angeschlossenen Last soweit überwinden zu können.

- ein hoher Wirkungsgrad (ca. 85%-95%) bedeutet wenig Verlustleistung und damit auch eine möglichst geringe Belastung der Quelle (i.B. interessant bei Akkubetrieb)

Weitere Vorteile dieser Ausführung sind u.a. das für Spannung oder Strommessung umschaltbare digitale Meßgerät sowie auch die Schraubklemmen. Auch sind hier die Kühlkörper vergleichsweise groß ausgeführt und können leicht mit einem kleinen Ventilator unterstützt werden, so dass eine höhere Dauerleistung geliefert werden kann als bei natürlicher Konvektion. Einen geeigneten Miniventilator finden Sie ebenfalls bei uns.

Ideal für häufig veränderliche Versuchsaufbauten, für Experimente oder den Aufbau eines kleinen Labornetzteiles etc.. Der hohe Ausgangsstrombereich reicht für viele "anspruchsvollere" Aufgabenstellungen.


- Übertemperaturschutz die Steuerung fährt bei Übertemperatur herunter.

- Kurzschlussfestigkeit ergibt sich aus der eingebauten Strombegrenzungsmöglichkeit.

- Wiederstart nach Überlast, sattem Kurzschluss oder nach Übertemperaturabschaltung erfolgt durch kurze Trennung der Last vom Modul und der Platine von der Spannungsversorgung

- es sind Verpolungsschutzdioden ("quer") angebracht, die jedoch nur dann wirken können, wenn auch eine entsprechende Sicherung verwendet wird. Das gilt grundsätzlich und ganz besonders bei Anschluss eines Akkus, da Akkus sehr hohe Kurzschlussströme liefern können.


Das eingebaute digitale Meßgerät ist zwischen den Messarten (Strom, Spannung, In, Out) einfach und schnell per Tastendruck umschaltbar (rotierend) oder auch komplett abschaltbar, der Status wird per LED angezeigt. Optimal, um sich von der zugeführten und der ausgangsseitig erzeugten Spannung ein schnelles Bild zu machen.

Für zuverlässige Messungen des integrierten Meßgerätes ist eine Eingangsspannung von min. ca. 8,5V erforderlich. Bei Unterspannung werden meist zu hohe Spannungen bzw. Werte angezeigt. Auflösung und Fehler ca. 2% +- 1 Digit.



Aus z.B. 12 Volt können dann z.B. 7,5 Volt oder eine andere, frei wählbare Spannung eingeregelt werden.
Der Vorteil eines Schaltreglers besteht darin, dass der Wirkungsgrad sehr hoch ist.
Beispiel: Die Platine wird mit 20 Volt gespeist, die Ausgangsspannung wurde auf 12 Volt eingestellt, die Last am Ausgang beträgt 1A.
Die Stromentnahme auf der 20V-Seite beträgt dann ca. 12V/20V/0,92 x 1A = 0,65A.

TIP: Sofern sie die Möglichkeit bei der Auslegung haben, wirkt sich eine "hohe" Eingangsspannung dahingehend positiv aus, dass die Stromaufnahme und damit die Verlustleistung auf der Platine sinkt, die Wärme also besser in den Griff zu bekommen ist. Ein grobes Besipiel: sie wollen 12V abnehmen, gehen mit 24 V rein, das hat zur Folge, dass sie im Eingang dann auch nur ca. die Hälfte des Ausgangsstromes benötigen (12V/24V : 0,96).



- DC Eingangsspannung, U-In: 8V - 40V
max. (Anm.: die 40V-Grenze besser nicht ständig ausreizen, da es tatsächlich das Maximum darstellt. 36V sind auf Dauer kein Problem)

- DC Ausgangsspannung, U-Out: 1,25V - 36V (einstellbar, aber immer geringer als die Eingangsspannung)

- Ausgangsstrom I-Out: 0 - 5A (Obergrenze einstellbar, 8A kurzzeitig)

- Ausgangsleistung max. 180W
kurzzeitig. (Bei hoher Dauerlast >ca. 120W ist zusätzliche Kühlung durch z.B. einen Miniventilator erforderlich)

- Leelaufstrom ca. 15mA (inkl. Display ca. 40mA)

- ein hoher Wirkungsgrad (bis zu 96%) bedeutet wenig Verlustleistung

- Schaltfrequenz ca. 180 kHz

- Klemmanschlüsse, Pin Definition: IN+ IN- / OUT+ OUT- (Ein- / Ausgang über Schraubklemmen)

- Maße ca. 8,4 cm x 5,1 cm x 2,8 cm

- 4 Befestigungsbohrungen


Ideal für Versuchsaufbauten, kleine Labornetzteile, Testreihen etc.


Anm.: ein ähnlicher Artikel mit Gehäuse ist dieser Artikel (anklicken): Spannungsregler Stromregler KSQ, Meßgerät, Gehäuse

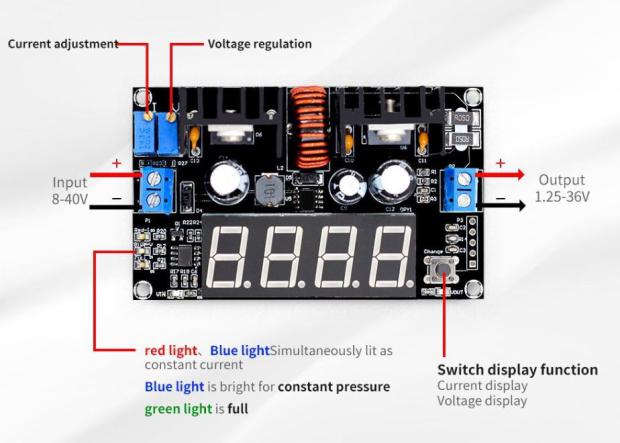

Anschlussschema:

Einstellbarer DC abwärts Spannungsregler mit DVM LED Display, Stromregler, KSQ, 180W/40V/5A

Artikelnummer: 0749-101-DVM-CC-CV

U-In 8V-40V, U-Out 1,25V-36V. I = 5 Amp. / 180W max. Leistungsstarker DC-DC Step down Schaltregler. Spannungsregelung und Stromregelung (CC-CV). Wandelt eine größere DC Spannung auf eine kleinere, einstellbare DC Spannung herunter. Stromobergrenze des Ausgangs einstellbar, KSQ, Konstantstromtreiber. Spannungswandler mit digitalem LED-Messgerät, umschaltbar für Spannungs oder Stromanzeige. Anschluss über Schraubklemmen.

16,98 € ()

   Inkl. 19 % USt. zzgl. Versand

  • Ab 2 St: 16,13 €
  • Ab 3 St: 15,79 €
  • Ab 5 St: 15,28 €
