PS4 Controller Platine USB Ladebuchse Lightbar 12p

PS4 Controller Platine 12p / JDS-011 - PS4 Lightbar und Micro USB Ladebuchse - für PS4 Controller mit Anschluss über 12-polige Flachbandleitung, 12 Pin Anschlussbuchse PS4 Controller auf Platine, USB Buchse PS4 Controller, PS4 Lightbar, PS4 Controller Ersatzteil, Sony PS4 Controller LED Platine, Board JDS-011 - grüne Platine
(JDS011, Ersatzteil zu sony ps4 controller Ladebuchse defekt / Buchse austauschen, Ladeplatine DualShock 4 Controller, PS4 Controller USB Plug pcb 12p, pcb with PS4 charging port für PS4 Analog Controller, eject power button ribbon 12 pin flex cable pcb, PS4 Ersatzteil für den Controller)


- für den Austausch der Platine braucht nicht gelötet zu werden. Die Platine enthält die Ladebuchse bereits fertig aufgelötet.
Gewisse handwerkliche Fertigkeiten sind natürlich dennoch erforderlich, um den Controller auf- und zuzuschrauben und das Teil auszutauschen.

Passt zu dem PS4 Controller (= 2. Generation), der diese grüne (nicht blaue) Platine verbaut hat und die mit einem 12-poligen (nicht 14p.) -Kabel mit der Hauptplatine des PS4 Controllers verbunden wird. JDS-011, Kompatibel zu einigen Nachfolgern der ersten Generation der Dualshock 4 Controller. Also nicht für Playstation 4 Modelle: CUH-10XXA , UH-11XXA.

Die unterschiedlichen Platinen sind untereinander nicht austauschbar. Das Beste ist, sie öffnen vor einer Kaufentscheidung ihren Controller und sehen einfach nach, was darin ist. Die Maße stehen außerdem unten.

(Anm.: wenn in ihrem Controller eine 14p. Platine ist, dann kann evtl. eine andere von uns angebotene Platine in Frage kommen: PCB USB Ladebuchse 14p. Platine für PS4 Controller . Weiterhin kann auch die jüngere Version in Frage kommen: PS4 Controller Platine USB Ladebuchse JDS-030 )

Auf der angebotenen Platine befinden sich i.W.:
1x USB Ladebuchse
1x mehrfarbige Leuchtdiode für die PS4 Lightbar (6-polig)
1x Anschlussslot für das 12-polige Flachbandkabel (Kabel ist separat erhältlich)

Das passende Kabel ist dieser Artikel: 12p. Kabel für PS4 Controller Lightbar USB Platine

Dieser auf der Platine befindliche Slot (s.o.) muss bei einem Kabelwechsel / Anschluss zuerst geöffnet werden, d.h. ein daran befindliches kleines "Kläppchen" muss vorsichtig nach oben geklappt werden, damit das Kabel zur Entnahme freigegeben wird bzw. umgekehrt auch der Slot freigegeben wird für den Einsatz des Kabels. Außerdem: wenn das Kläppchen nach Einsetzen der Leitung nicht sorgfältig geschlossen ("zugedrückt") wird, bekommt das Kabel keinen Kontakt und es wird dann nicht funktionieren. Der Verriegelungsbügel ist sehr fein gearbeitet, achten sie darauf, ihn nicht zu beschädigen, denn dann kann er nicht mehr ordentlich geschlossen werden.


Ein häufig benötigtes Ersatzteil für eine preiswerte Reparatur Ihres Original-Controllers ...

Wenn die Ladebuchse einen Wackelkontakt hat, aussetzt, dann sollte das Problem mit einem Austausch lösbar sein.

Häufig kann man eine defekte Buchse daran erkennen, dass der innere schwarze Teil "bröselig" geworden ist. Die Kontakte verlieren dann ihre ursprgl. Position.


Dieses Ersatzteil wird im Inneren des Controllers im Austausch gegen die defekten Platine verbaut.


Maße, ca. 25,5mm x 20,5 mm

Lieferumfang:

- ein Stück wie beschrieben, ähnlich Hauptbild

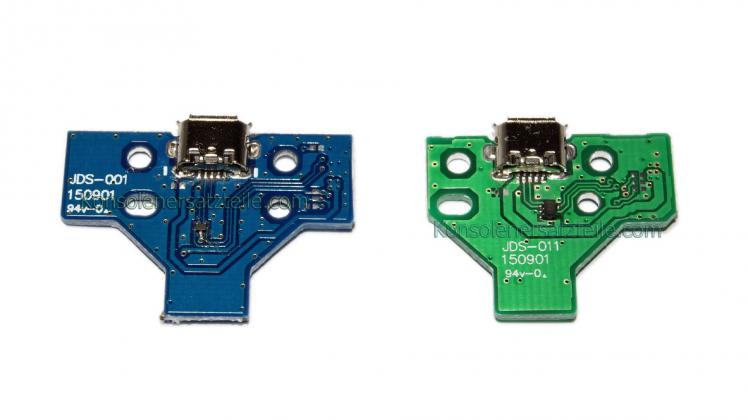

Zwei unterschiedliche Platinen im Vergleich

Zwei unterschiedliche Platinen im Vergleich

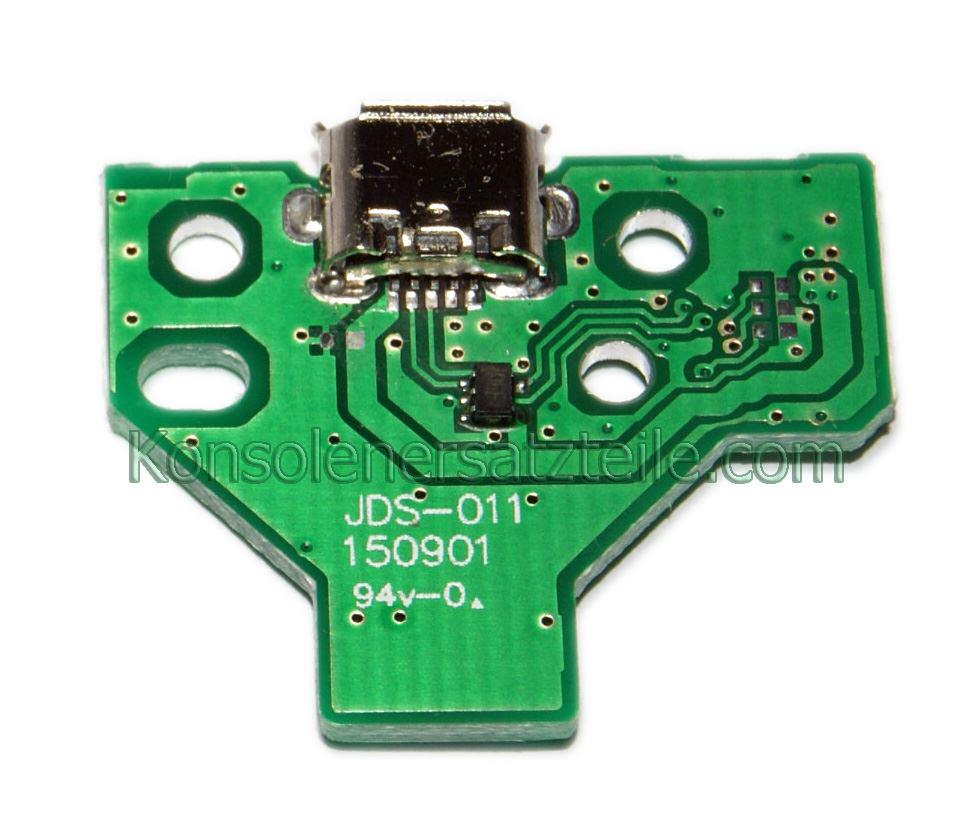

PS4 Controller Platine JDS-011 USB Ladebuchse Lightbar 12p.

Artikelnummer: 1459-JDS-011-GN-12

PS4 Controller Lightbar und Micro USB Ladebuchse fertig aufgelötet auf Platine JDS011 für Sony PS4 Controller, Farbe der Platine GRÜN. Für 12-polige Anschlusskabel, PCB und Anschlussbuchse PS4 Controller, Micro USB Buchse für Sony PS4 Dualshock 4 Controller, PS4 Ladebuchse Controller, PS4 Controller USB Buchse, PS4 Controller USB Plug, PS4 Controller USB Buchse, PS4 USB Anschluss, PS4 Ersatzteil für eine preiswerte Reparatur des PS4 Controllers.

6,98 € ()

   Inkl. 19 % USt. zzgl. Versand

  • Ab 2 St: 6,28 €
  • Ab 4 St: 5,93 €
