SubZero Fix - inkl. Summ0ne's Fix - Schutzschaltung für PS2 Slim

Die kleine SubZero-Fix-Platine enthält auch den Summ0ne's Fix.

Ein weiterer Weg, Ihre PS2 Slim V12.0, V12.1, V12.2 zu schützen.

Die Elektronik verringert das Risiko einer übermäßigen Bestromung des Lasers und schützt ihn damit vor einem vorzeitigen Verschleiss bzw. Abschuss.

Zu hohe Ströme können Laser und Treiberbaustein (typ. RS2004FS) zerstören.

Ein häufiges Problem, i.B. bei der ersten Baureihe der PS2-Slim V12 SCPH-70004, das ursächlich letztlich auf den Treiber RS2004FS bzw. dessen verbesserungswürdige Beschaltung im Auslieferungszustand der Konsole zurückzuführen ist.

Nicht nur für "umgebaute" Konsolen unverzichtbar!

Verwendung hauptsächlich angebracht bei der SONY PS2, SCPH-70004 (z.B. V12, GH-035).

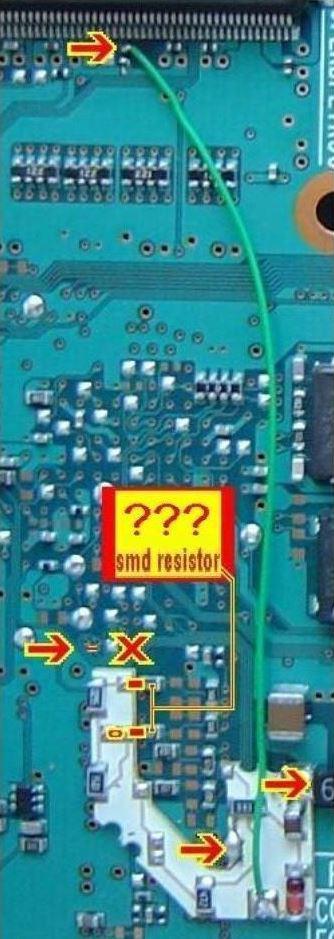

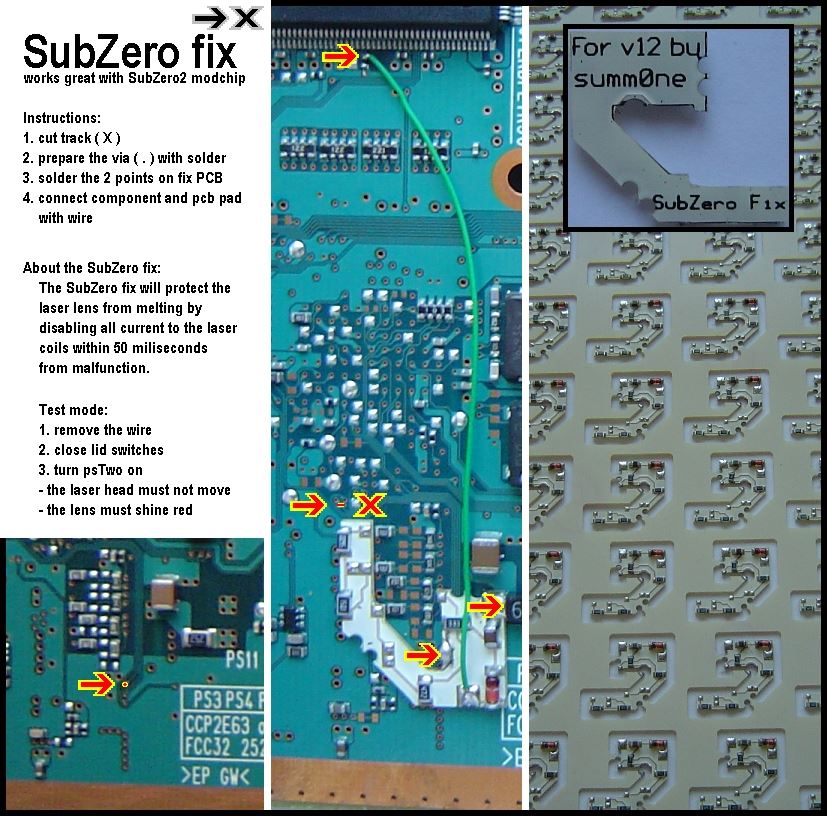

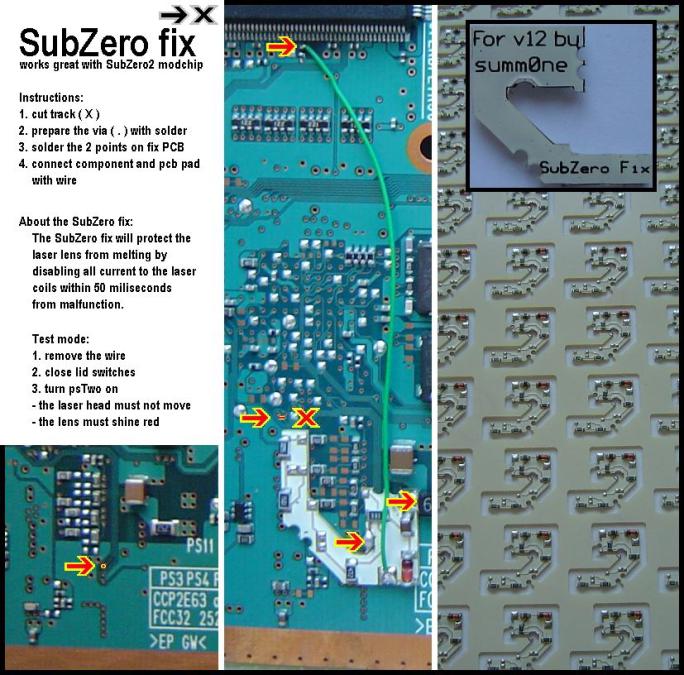

Rel. einfacher Einbau, Löterfahrung ist erforderlich. Anschaltung siehe Bild (anklicken).

(Hinweis: die Platine wird aus dem mit abgebildeten, umgebenden, Randmaterial "herausgebrochen". Dafür sind Sollbruchstellen vorhanden, die das schadlos ermöglichen.)

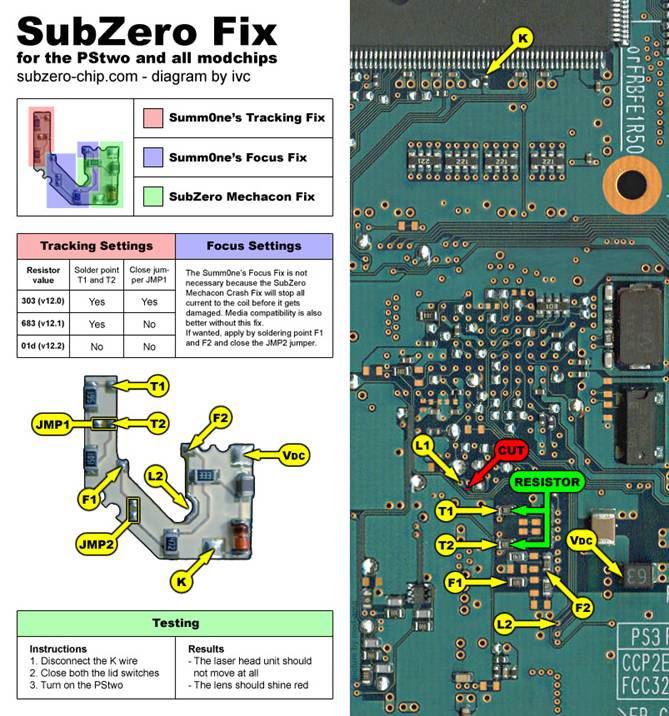

Die Tabelle "Tracking Settings" (Hintergrundfarbe rosa) auf dem Anschlussplan gibt eine Empfehlung wieder, ob bestimmte Kontakte des Fixes angelötet werden sollen oder nicht UND ob bestimmte Jumper darauf geschlossen (zugelötet) werden sollen oder nicht. Ausschlaggebend dafür ist, welche Widerstände auf Ihrem Board verwendet wurden (versionsabhängig). Es geht um die Widerstände, die auf dem Bild an die Anschlusspunkte T1 und T2 angelötet sind (grüne Schrift "Resistor"). Wie erwähnt, die können versionsabhängig variieren.
