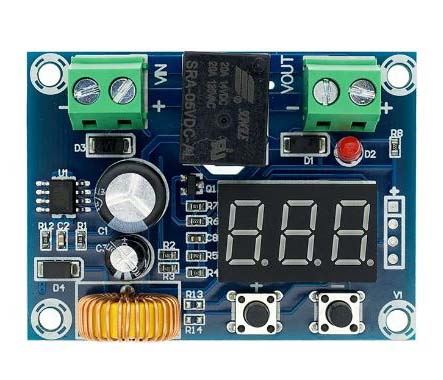

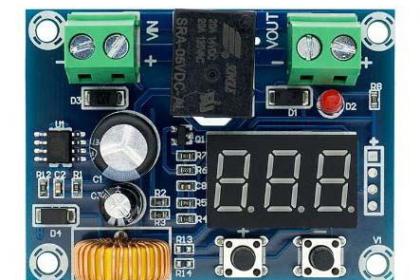

Akkuwächter mit Display, Tiefentladungsschutz, Überwachung für alle Akkus zwischen 12V-36V (z.B. PKW / LKW) mit einstellbaren Schaltschwellen. Schaltet die Last automatisch EIN bzw. AUS.

Batteriewächter, Akkuwächter, Entladeüberwachung für 12V-36V Akkus
(Schutz vor Tiefentladung z.B. für PKW 12V / LKW 24V Bordnetz).

Die Schaltschwelle bzw. die Hysterese sind nach Bedarf einstellbar, die Platine schaltet die Last entsprechend automatisch EIN bzw. AUS. Dadurch kann der Akku vor z.B. Unterspannung bzw. Tiefentladung durch die Belastung geschützt werden.

Anm.: die Ausgangsspannung an sich wird durch diese Schaltung nicht verändert, sie wird entweder ein- oder aus- geschaltet. Wird die Platine also z.B. mit 12V versorgt, so beträgt auch die Ausgangsspannung 12V, sofern der Ausgang eingeschaltet ist. Es gilt insoweit also: Ausgangsspannung = Eingangsspannung. Ein- und Ausgang liegen auf dem selben Potenzial.


Funktionsweise:

1.) Unterschreitet die Eingangsspannung den mittels der linken Taste (+) eingestellten Abschalt-Spannungswert, wird die Last nach kurzer Verzögerung abgeschaltet. Das heisst, das Relais trennt den Ausgang von der an den Eingangsklemmen anliegenden Versorgungsspannung (1-polige Schaltung, 1x EIN), der Ausgang ist damit abgeschaltet.

2.) Überschreitet die Eingangsspannung die zuvor "links" eingestellte Abschaltspannung um mindestens die Differenz, die mit der rechten Taste (-) eingestellt wurde, so wird die Last automatisch wieder zugeschaltet. Das Szenario kann z.B. entstehen, wenn der Akku aufgeladen wird.

3.) Der jeweilige Status (Ein/AUS) wird durch eine LED signalisiert.

4.) Im Ruhezustand (ohne Tastenbetätigung) wird auf dem Display permanent die Eingangsspannung angezeigt.

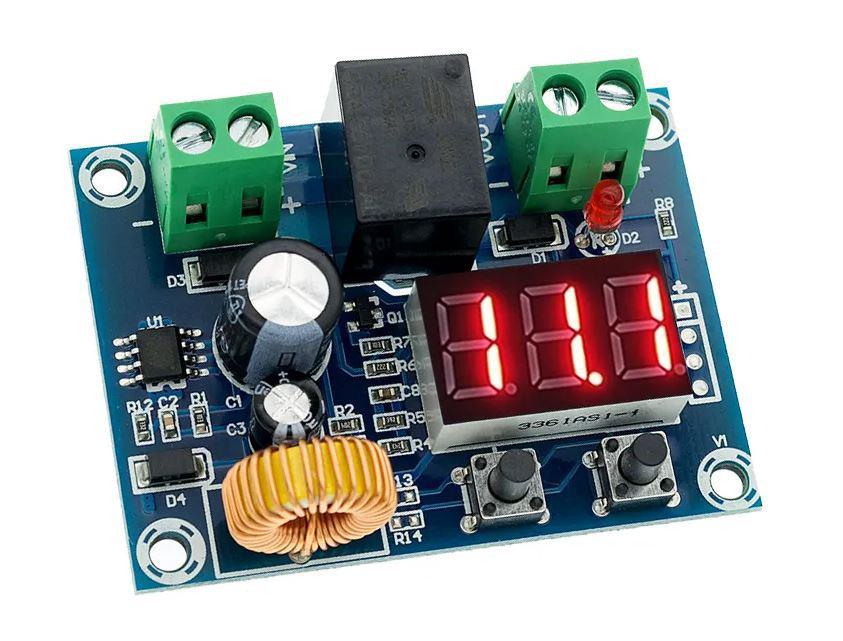

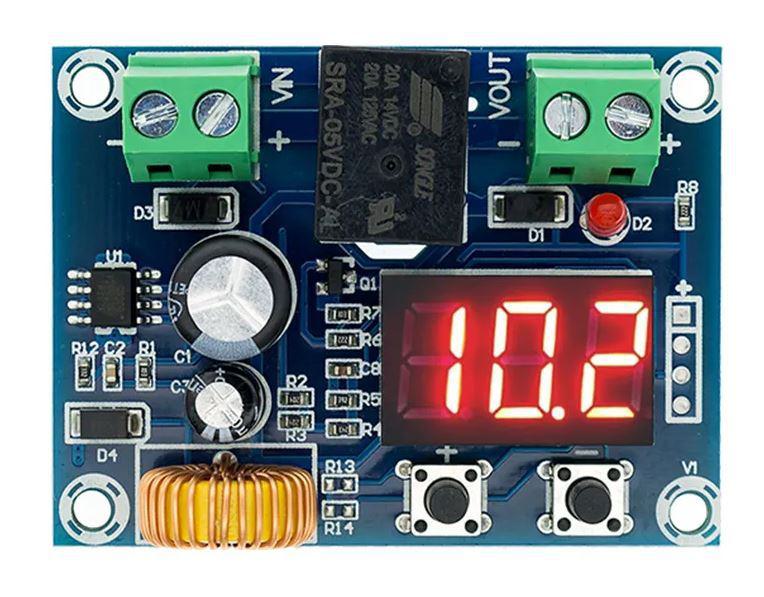

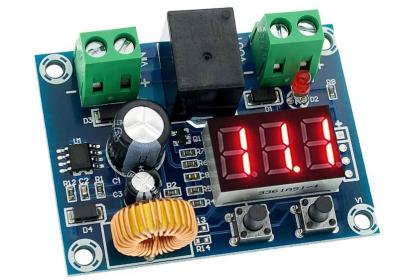

Die Platine besitzt u.a. die beiden benötigten (+/-) Ein- und Ausgangs- Klemmenpaare (für die externen Anschlüsse) sowie zwei Taster zur Einstellung der Schaltschwellen und eine LED-Anzeige zur Darstellung der Werte in Volt.

Bedienung:

Die linke Bedientaste ist mit dem + Symbol gekennzeichnet, die rechte Bedientaste mit dem - Symbol.

- Mit der linken Taste (+) wird die ABSCHALT-Spannung in Volt eingestellt.

- Mit der rechten Taste (-) wird der DIFFERENZ-Spannungswert eingestellt, um den die Eingangsspannung höher als die Abschaltspannung sein muss, damit der Ausgang (wieder) zugeschaltet wird.

- Ein kurzes Betätigen einer der Tasten zeigt den jeweils eingestellten Wert an.

- Ein langes Drücken (ca. 3 Sekunden) aktiviert den Verstellmodus - in der Phase fungieren die Tasten als +- Einstelltasten, mittels derer der angezeigte Wert erhöht (+) oder verringert (-) werden kann.

- Der angezeigte bzw. eingestellte Wert wird nach kurzer Zeit automatisch übernommen, wenn keine Taste mehr gedrückt wird.

Wurde z.B. mit der linken Taste eine "10,2" und mit der rechten Taste eine "2,3" gespeichert, so schaltet die Platine unterhalb von 10,2 V aus und oberhalb von 12,5 V wieder ein.



- Diese Platine kann Ihnen die manuelle Kontrolle erleichtern bzw. abnehmen:

- a.) Sie "überwacht" die Spannung des Akkus und vergleicht sie mit den zuvor von Ihnen eingestellten Grenzwerten. Bei Erreichen (bzw. Über oder Unterschreiten) der Werte schaltet sie das auf der Platine befindliche Relais AUS bzw. EIN (1-polig). Der Zustand wird mittels LED angezeigt.

- b.) Die Höhe des Ausgangsstroms bzw. der Ausgangsspannung wird von dieser Platine NICHT beeinflusst, eine Last kann mithilfe der Platine lediglich EIN oder AUS geschaltet werden.

Anm.: die Platine stellt keinen Leitungsschutz dar. Es wird dringend dazu geraten, Akkus grundsätzlich nur über eine z.B. im Leitungsweg vorgeschaltete Sicherung anzuschließen, da eventuelle Kurzschlussströme von Akkus sehr hohe Werte erreichen können.

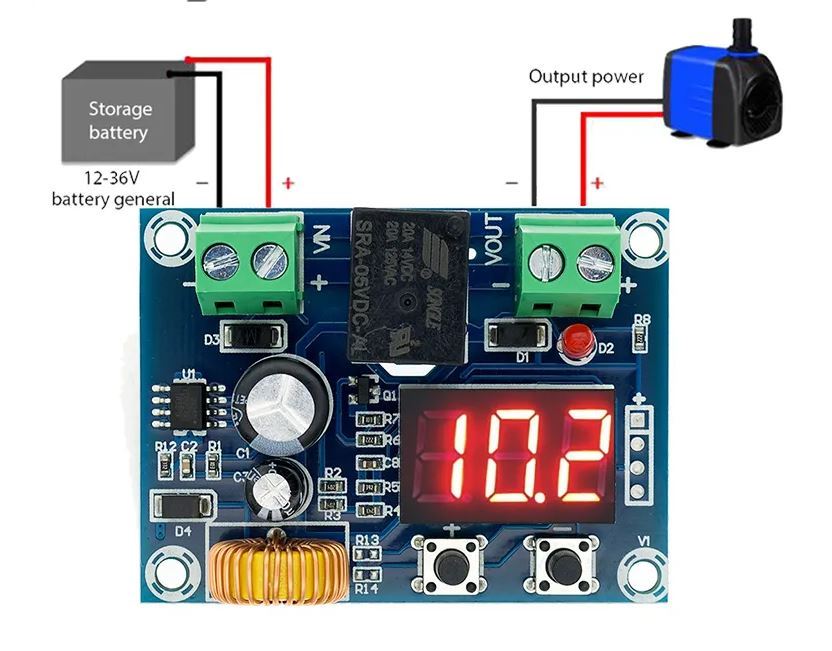

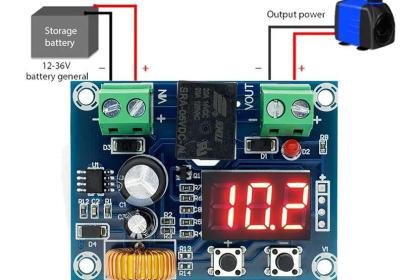

Bitte beachten Sie ggf. die Artikelbilder für den Anschluss und weitere Informationen.

Die Werte:

- DC INPUT zur Versorgung der Platine zwischen ca. 12V bis 36V (dto. Output).
(Anm.: die Platine arbeitet auch noch bei einer auf z.B. 7V entladenen Batterie)

- Schaltschwellen (in Grenzen) einstellbar

- Mess- und Schalttoleranz ca. 0,1V (Fehlertoleranz)

- Schaltleistung max. 20A kurzzeitig. Dauerleistung 10A.

- Eigenleistungsaufnahme ca. 1,5W (Verbrauch)

- Zul. Umgebungstemperatur: -40° C bis +85° C

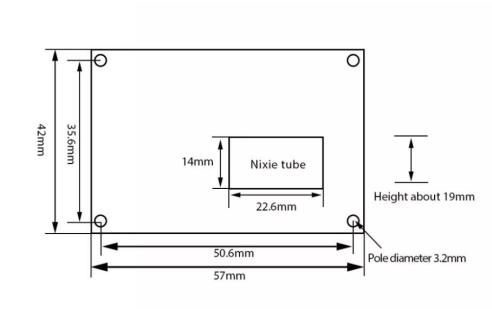

- Maße LxBxH ca. 5,7 cm x 4,2 cm x 1,9 cm
