Mini RS232 zu TTL Konverter inkl. Platine, PCB

MAX3232 - Mini RS232 zu TTL Konverter, Seriell zu TTL Wandler - fix und fertig auf Platine
(RS232 TTL Wandler, TTL / RS232 Wandler, RS232 / TTL Converter, TTL / RS232 Converter, Pegelwandler)

-
RS232 / TTL Schnittstellenwandler z.B. auch für Raspberry Pi oder Arduino und viele weitere Anwendungsmöglichlkeiten

-
wandelt serielle Signale auf TTL-Pegel um (und umgekehrt)

- max. Baudrate < 120kbps

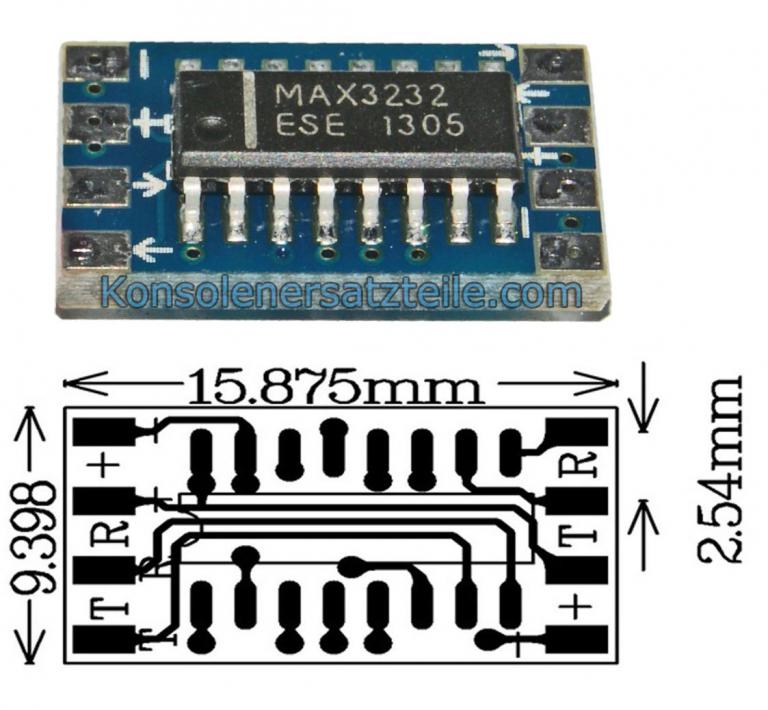

- MAX3232CSE Baustein minimalistisch auf kleiner Platine untergebracht
(aus gegebenem Anlass: es handelt sich um eine doppelseitige, durchkontaktierte Platine. Die "durchgehenden Löcher" auf den Anschlusspads haben also auf der Ober- und Unterseite das selbe Potential, um nicht zu sagen, sie sind direkt miteinander verbunden.)

- Pin Definition: GND, RXD, TXD, VCC

- Betriebsspannung Vcc = 3V-5V

- Maße ca. 9,398 mm x 15.875 mm, Raster 2,54 mm

Häufige Verwendung für Arduino, Raspberry Pi etc., Aufbauten, die besonders platzsparend sein sollen etc.

(Anm.: die aufgedruckte Versionsnummer kann variieren.)


(interessant könnte auch diese Seite sein: https://www.mikrocontroller.net/articles/RS-232 )

Mini RS232 zu TTL Konverter inkl. Platine, PCB

Artikelnummer: 0730-RS232-TTL-mini

RS232 TTL Wandler, Mini RS232 zu TTL Konverter, wandelt serielle Signale auf TTL-Level um, MAX3232 CSE Chip minimalistisch und anschlusssfertig auf kleiner Platine.

3,98 € ()

   Inkl. 19 % USt. zzgl. Versand

  • Ab 3 St: 3,18 €
  • Ab 5 St: 2,59 €
  • Ab 15 St: 2,39 €
  • Ab 50 St: 2,19 €
  • Ab 100 St: 1,79 €
  • Ab 250 St: 1,39 €
  • Ab 500 St: 1,19 €
  • Ab 1.000 St: 1,00 €
