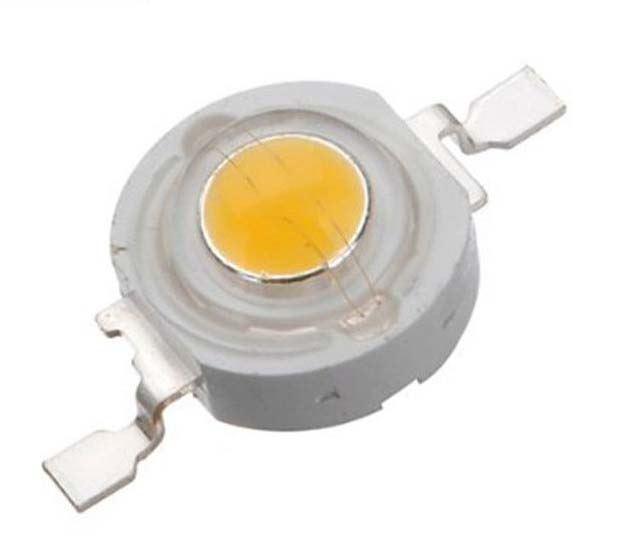

1 Watt Hochleistungs LED, warm-weiß

Hochleistungs LED, Power LED, warm-weiß, 1 Watt - sehr helles und angenehmes Licht

- Hohe Lichtausbeute bei geringem Leistungsverbrauch

- Lichtleistung ca. 80-90 Lumen

- Abstrahlwinkel 120-140 Grad

- Farbtemperatur ca. 3000-3200 Kelvin

- Lichtfarbe warmweiß

- Lebensdauer ca. 50.000 Stunden

- Betriebsspannung 3.0-3.6V / Stromaufnahme ca. 300-350 mA

- LED Leistung 1 Watt

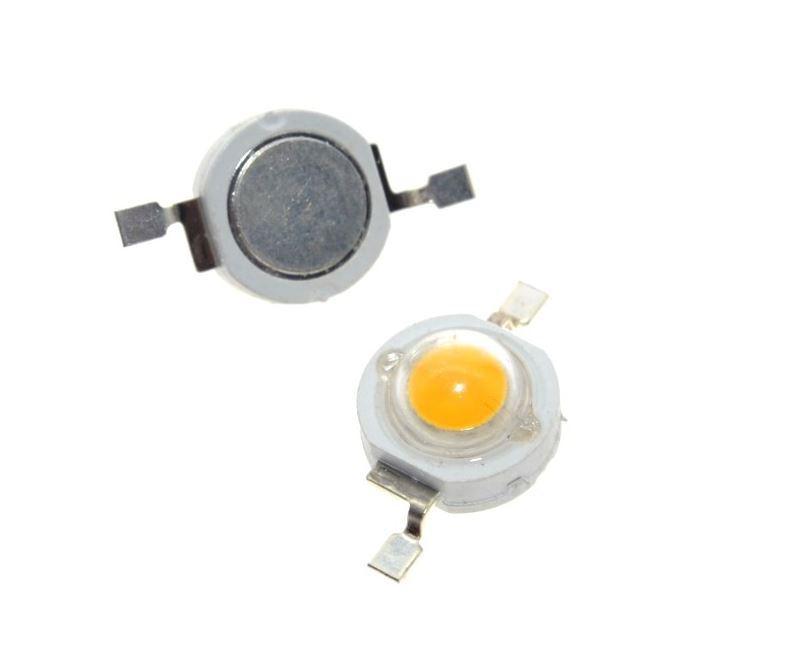

- Maße: Höhe ca. 5 mm, Durchmesser ca. 8 mm, Lötfahnenlänge ca. 3mm - also viel kleiner, als es das Bild evtl. vermuten lässt.


Anm.: es muss eine Strombegrenzung (z.B. Widerstand oder Regelelektronik) auf max. ~ 350mA vorgesehen werden.
Beispielrechnung für einen Widerstand z.B. bei DC 5V-Betrieb: (5V-3V) / 0,35A ~ 6,80 Ohm / 1Watt. Bei 12V DC entsprechend (12V-3,5V) / 0,35A ~ 27 Ohm / 3Watt.
Der Stom muss bei LEDs begrenzt werden, da bereits geringe Spannungsschwankungen große Stromschwankungen hervorrufen und die LEDs gefährden können. Wir führen auch sog. CC-CV-Regler, die unabhängig von der verwendeten Gleichspannungsquelle am Ausgang eine einstellbare, stabilisierte Spannung bei ebenfalls einstellbarer Stromgrenze zur Verfügung stellen.

Die Power-LED muss für einen längeren Betrieb bei voller Leistung gekühlt werden bzw. auf eine Fläche aufgebracht werden, die die Wärme abführen kann.

Wir empfehlen die Verwendung der von uns angebotenen Anschluss-Stern-Platine um den elektrischen Anschluss und eine Wärmeüberleitung auf einen Kühlkörper zu vereinfachen.

- Abbildung ähnlich

- die LED Anschluss-Platine (LED Löt-Stern, ca. 19,8 mm) stellt zugleich auch eine Kühlfläche dar, sie ist optional erhältlich und im Set zusammen mit der LED preiswerter. Siehe Auswahlmenue.

Es handet sich um einen Aluminium-Stern (er dient auch der besseren Wärmeabführung), der auf Lötseite mit passenden Leiterbahnen bzw. Lötpads und einer von der LED elektrisch isolierten Wärmeableitfläche versehen ist. Die LED wird auf der kaschierten Vorderseite aufgelötet. Darüberhinaus sind extra Lötpads für den Anschluss der Versorgung vorgesehen, also dann einfach die beiden Zuführungsleitungen an den Stern Löten. Genau passend zu den LEDs.

Für Dauerbetrieb bei hoher Leistung sollte die unterseitige Alufläche der Lötplatine auf einen Kühlköper oder Metallfläche geklebt werden.

- Abbildung ähnlich, typisch
