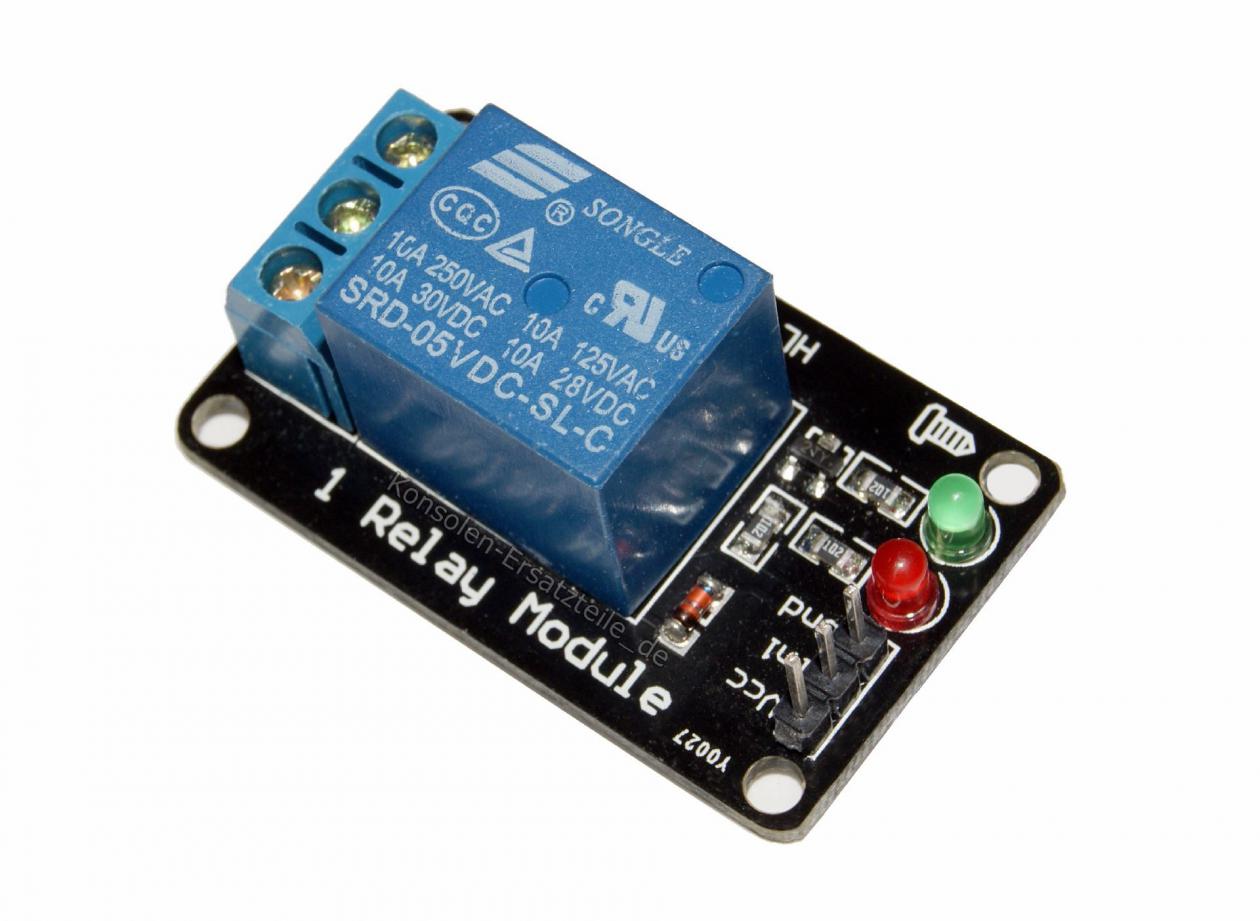

1 Kanal Relais Platine, Vc=5V, 10A Wechsler 1x Um

1 Kanal Relais Platine, Wechslerkontakt (1xUm) pro Kanal, Schaltleistung 10A / 250 VAC / 30 VDC, Steuerspannung = 5V DC.
(1 Kanal Relais Modul, 1-Channel relay module pcb)

z.B. für Arduino
, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic etc.

- Hohe Schaltleistung, 10 Ampere bei max. 250 VAC bzw. 30 VDC

- Lastseitig 3 Schraubklemmanschlüsse, 1x Um Wechsler NO - COM - NC

- 3 pol. Pfostenleiste: VCC - IN1 - GND (gemeinsamer Bezugspunkt)

- Versorgungsspannung DC 5V / ca. 80mA

- Steuerspannung DC 5 Volt / 5mA

- Stromaufnahme der Spule ca. 77mA DC

- Statusanzeige durch 2 LEDs (grün: Versorgung liegt an / rot: Relais ist geschaltet)

- active low (Relais schaltet, wenn Eingang IN1 auf Masse gelegt wird)

- Maße LxBxH: ~ 4,79 cm x 2,79 cm x 1,8 cm

- 4 Befestigungsbohrungen ~ 3,1 mm

Häufige Verwendung für Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic etc. u.a., für Aufbauten, die besonders platzsparend und effektiv sein sollen.

Die Ansteuerung kann z.B. durch eine TTL-Schaltung oder ein Microcontroller-Board wie Arduino o.ä. oder eine andere 5-Volt Quelle und Taster/Schalter o.ä. erfolgen. Der Phantasie sind kaum Grenzen gesetzt...

1 Kanal Relais Platine, Vc=5V, 10A Wechsler 1x Um

Artikelnummer: 0750-1-Ch

Häufige Verwendung für Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic etc.

5,98 € ()

   Inkl. 19 % USt. zzgl. Versand

  • Ab 2 St: 5,38 €
  • Ab 3 St: 5,26 €
  • Ab 5 St: 5,08 €
