PS1 Bias-Gain Einstellwerte

PS1 Laser Einstellung

PS1 Laser Bias-Gain Einstellwerte - (PS1 Laserjustage PS1, die eigentlich nicht am Laser sondern auf dem PS1 Board stattfindet...)
- kein Kaufartikel - keine Lieferung - nur ein unverbindliches Memo ohne Gewähr

Die Einstellung findet ausschließlich auf dem Motherboard statt (mech. Justage "Spindelabstand / Spindelhöhe" ausgenommen),
und auch nur bei den PS1 Modellen (z.B. SCPH-1002), die nicht bereits mit einem elektronischen und automatischen Abgleich versehen sind (ab SCPH-5502).

Ein Beispiel eines realistischen Ruhewertes (ohne CD) kann z.B. sein: ~ 1,64 Volt
Bei Drehung bzw. eingelegter CD und gedrücktem Deckelschalter: ~ 1,84 Volt.
Entspricht einem Signalhub von ca. 200mV. Korelliert mit der Gaineinstellung, nachdem Bias auf den Ruhewert gebracht wurde. Bias korelliert mit dem Abstand der Linse zur optischen Ebene der CD ("Spindelhöhe"), d.h., wenn die Spindel (mechanisch) zu hoch oder zu tief sitzt, verändert sich auch der erforderliche Offset-Wert der Biaseinstellung.

In der Praxis erweisen sich häufig sogar deutlich "von der Theorie" abweichende Werte als die "besseren" oder gar überhaupt funktionierenden Werte - experimentell nach der Methode "Versuch und Irrtum" ermittelt, wenn obige Werte nicht das gewünschte Ergebnis liefern. Die Laser bzw Laufwerke sind letztlich auch Massenprodukte und können schwanken. (Anm.: nicht selten ergeben sich bis ~ 75 mV Abweichung von o.g. Werten).

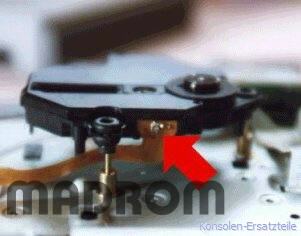

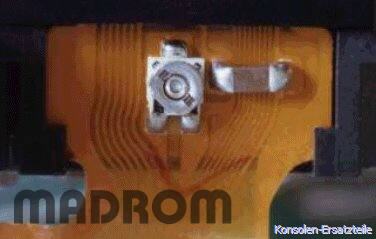

Anm.: der auf der Flachbandleitung des Lasers befindliche Trimmer sollte i.d.R. nicht verstellt werden müssen. Eine Fehlstellung bringt den Antrieb z.B. zum Stillstand bzw. bewirkt unruhigen, ruckeligen Lauf der CD. Je nach Lasertyp beträgt der typische Messwert am Abnehmer des Trimmers ca. 11,4 mV bzw. 24,4 mV gegen GND gemessen.

Ein noch "ungeprüfter Link", scheint auf den ersten Blick aber o.k. zu sein: http://dogbreath.de/PS1/LaserAlignment/Laser.html

oder http://diagramas.diagramasde.com/otros/Playstation%20Service%20manual.pdf

http://www.screen-advertising.com/playfidelity/content/
